Ρύθμιση μονής αντλίας
Η Πίεση Εκκίνησης ρυθμίζεται μέσω της μεταβλητής αντίστασης (τρίμερ) (βλέπε παράγραφο 5.2 – λεπτ.1) που υπάρχει στον πίνακα
πρόσοψης ελέγχου, στο καπάκι του Active System.
Η Πίεση Στάσης ρυθμίζεται πάντα κατά 1 bar μεγαλύτερη από την Πίεση Εκκίνησης.
Η αντλία θα σταματήσει όταν επιτευχθεί η πίεση Στάσης ή όταν η ροή της αντλίας είναι μικρότερη από την τιμή 2-3 λίτρων/λεπτό (ανάβει
συνέχεια το πράσινο λαμπάκι).
Προσοχή! Μην υπερβαίνετε ποτέ με την Πίεση Στάσης την τιμή της μέγιστης πίεσης που προβλέπεται για την αντλία
(παραπέμπουμε στην πινακίδα τεχνικών χαρακτηριστικών)! Διαφορετικά μπορεί το σύστημα να ενεργοποιήσει το
συναγερμό προστασίας από τη λειτουργία χωρίς νερό!
Ρύθμιση Συγκροτημάτων με 2 αντλίες
Προσοχή!
Η Πίεση Εκκίνησης ρυθμίζεται πάντα από την ΚΥΡΙΑ αντλία.
Αντίθετα η Πίεση Στάσης ρυθμίζεται από την ΕΦΕΔΡΙΚΗ αντλία για όλο το Συγκρότημα.
Η Πίεση Εκκίνησης ρυθμίζεται μέσω της μεταβλητής αντίστασης (τρίμερ) (βλέπε παράγραφο 5.2 – λεπτ.1) που βρίσκεται στον
πίνακα πρόσοψης ελέγχου, πάνω στο καπάκι του Active System της ΚΥΡΙΑΣ αντλίας.
Η Πίεση Στάσης ρυθμίζεται αντίθετα από τη μεταβλητή αντίσταση (τρίμερ) (βλέπε παράγραφο 5.2 – λεπτ.1) που βρίσκεται στον
πίνακα πρόσοψης ελέγχου, πάνω στο καπάκι του Active System της ΕΦΕΔΡΙΚΗΣ αντλίας σε ποσοστό (μεταξύ 10% και 55%) ως
προς την τιμή της Πίεσης Εκκίνησης που είναι καθορισμένη στην ΚΥΡΙΑ αντλία..
Η Κύρια αντλία θα τεθεί σε λειτουργία όταν η πίεση στην εγκατάσταση είναι ≤ από την καθορισμένη Πίεση Εκκίνησης.
Η Εφεδρική αντλία θα τεθεί σε λειτουργία όταν η πίεση στην εγκατάσταση έχει τιμή ίση με την τιμή της Πίεσης Εκκίνησης, μείον
το ήμισυ της DP (Διαφορά πίεσης μεταξύ της πίεσης στάσης και της πίεσης εκκίνησης του συγκροτήματος).

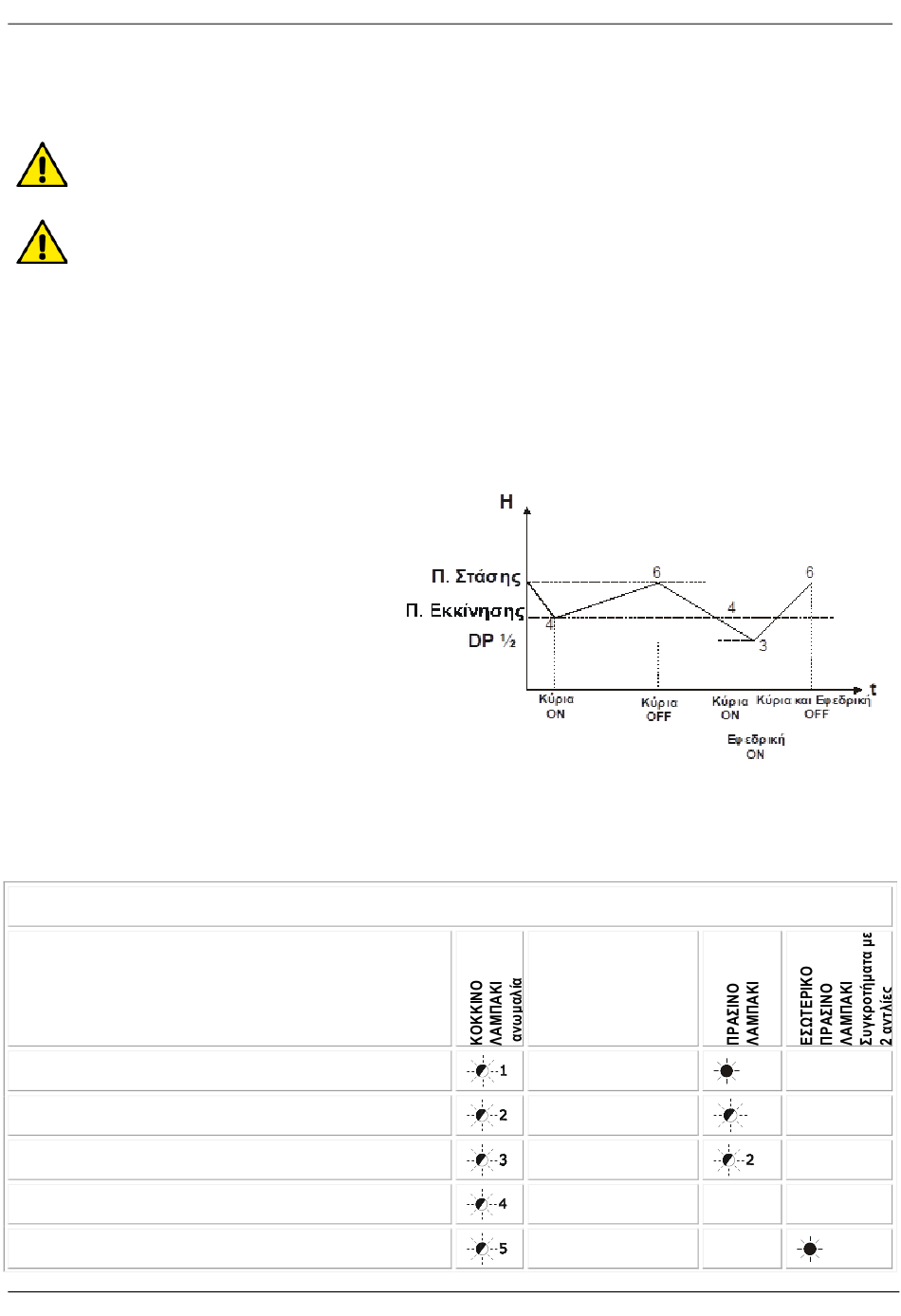

Για παράδειγμα, αν η πίεση Εκκίνησης είναι 4 bar, η πίεση Στάσης είναι 6 bar και η τιμή DP είναι 2 bar, η Εφεδρική Αντλία θα
ξεκινήσει όταν η πίεση φτάσει την τιμή 3 bar:
(Π. Στάσης 6bar – Π. Εκκίνησης 4bar)= DP 2bar
(DP 2bar : 2) = DP ½ 1bar
Πίεση Εκκίνησης Εφεδρικής αντλίας =
(Π. Εκκίνησης 4bar – DP ½ 1bar) = 3 bar
Πίεση Εκκίνησης Κύριας αντλίας = 4 bar
Πίεση Στάσης Κύριας και Εφεδρικής Αντλίας = 6 bar
(+ 50% της τιμής της πίεσης Εκκίνησης)
DP 1/2 = 1 bar
Πίεση Εκκίνησης Εφεδρικής αντλίας = 3 bar
10. ΠΡΟΣΤΑΣΙΕΣ ΚΑΙ ΣΥΝΑΓΕΡΜΟΙ
Οι προστατευτικές διατάξεις και οι συναγερμοί επισημαίνονται στον πίνακα πρόσοψης ελέγχου και ρύθμιση που είναι τοποθετημένος στο
καπάκι κάθε αντλίας, με το άναμμα των αντίστοιχων ενδεικτικών λυχνιών και από απόσταση, μέσω του προαιρετικού ρελέ μονάχα στη
λειτουργία Ροοστάτη Πίεσης και Συμπίεσης.
Γενικός πίνακας συναγερμών και σημάνσεων
ΠΙΝΑΚΑΣ ΠΡΟΣΟΨΗΣ ΕΛΕΓΧΟΥ ΚΑΙ ΡΥΘΜΙΣΗΣ
Τύπος συναγερμού
Συναγερμός Υπερπίεσης
Συναγερμός εξωτερικής Εισόδου
(δυνατότητα σήμανσης από απόσταση – ΟΧΙ RWS)
Συναγερμός λειτουργίας χωρίς νερό
(δυνατότητα σήμανσης από απόσταση – ΟΧΙ RWS)
Συναγερμός Anticycling
Συναγερμός Ασυμβατότητας Διακόπτη Dip-Switch
ΕΛΛΗΝΙΚΑ
Περιγραφή σήμανσης
Η πλακέτα τροφοδο-
τείται χωρίς ροή
Η πλακέτα τροφοδο-
τείται με ροή
Αντιπαγετική
λειτουργία
Λειτουργία μονού
Active System
Επικοινωνία Κύριας
αντλίας
62
σβηστό
