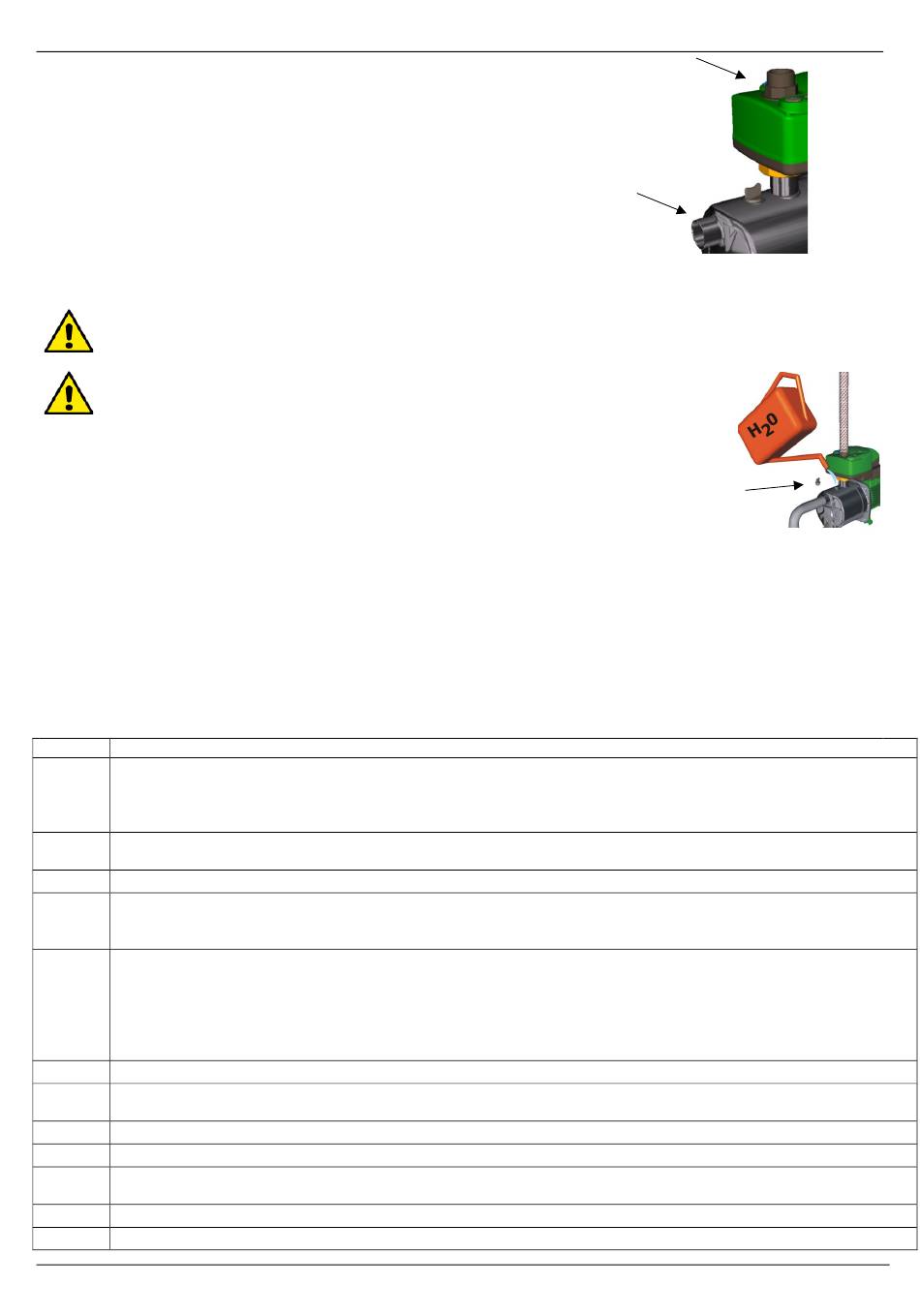

- Насос поставляется с патрубками:
1" GAS для версий 50 Гц
1" NPT для версий 60 Гц (по требованию GAS)
В случае использования патрубка также на всасывании, он должен быть
недеформируемым.
4.2 Электропроводка
Проверить, чтобы напряжение электропитания сети соответствовало значению на паспортной табличке двигателя.
На паспортной табличке насоса указаны правильное рабочее напряжение и частота.
Выполняйте соединения в зажимной коробке, не ранее чем через 5 минут после отключения электропитания.
4.3 Запуск
НЕ ЗАПУСКАТЬ НАСОС, НЕ ЗАЛИВ ЕГО ПОЛНОСТЬЮ ЖИДКОСТЬЮ.
Перед запуском необходимо проверить, чтобы насос был надлежащим образом полностью залит
чистой водой через специальное отверстие, вынув специальную пробку, расположенную в корпусе
насоса. Загрузочная пробка должна быть плотно завинчена.
Подсоединить провод электропитания к электрической сети.
4.4 Запуск насоса после длительного простоя
В случае длительного простоя насоса можно разблокировать ротор, вставив отвертку в центральное отверстие в накладке
крыльчатки. Если из насоса была слита жидкость, он должен быть вновь залит перед запуском.
5. КОНСОЛИ УПРАВЛЕНИЯ И НАСТРОЙКИ ACTIVE SYSTEM
5.1 Передняя консоль управления и настройки (Ри.1)
ACTIVE управляется с передней консоли управления, расположенной на крышке, дающей возможность:
− проверять рабочее состояние насоса посредством светодиодов-индикаторов:
Зеленый ВКЛ. – Красный СИГНАЛИЗАЦИЯ,
− настроить давление Пуска,
− в режиме герметизация существует также возможность настройки давления Остановки для Групп с 2 насосами.
5.2 Внутренняя консоль настройки (Ри.2)
Ссылка Функция
Переключатель регуляции давления Пуска.
В режиме Герметизация для Групп с 2 насосами:
1
- Переключатель регуляции давления Пуска в Главном насосе.
- Переключатель регуляции давления Остановки в Резервном насосе.
Микропереключатели функций.
2
В группах с 2 насосами микропереключатели должны быть настроены на одни и те же функции.
3
Внутренний зеленый СИД показывает связь между Главным и Резервным насосами для Групп с 2 насосами
Зеленый СИД = ГОРИТ СТАБИЛЬНО при запитанном насосе без расхода воды.
4
Зеленый СИД = МИГАЕТ при запитанном насосе с расходом воды.
Красный СИД = СИГНАЛИЗАЦИЯ
Соединительный хомут внешнего ввода для подсоединения реле минимального давления или поплавка минимального уровня.
Внимание! В Группах с 2 насосами сделать 2 внешних ввода параллельными, соблюдая размеры хомутов!
Электрические характеристики:
5
Напряжение электропитания: 5 В – меньше1мА
В режимах Герметизация и Датчик расхода/давления: НЗ
В режиме RWS (сбор дождевой воды): НР
6
Разъем RJ (6-полюсный) последовательной связи 232 между Главным и Резервным насосами для Групп с 2 насосами.
Электрическое соединение вспомогательного реле.
7
(реле дистанционной сигнализации Active System или реле питания 3-хходового клапана для RWS).
8 Опора механического крепления вспомогательного реле.
9
3-хштырьковый контакт для подключения дополнительного реле.
Дополнительное реле для RWS (сбор дождевой воды):
10
Общий НР – НЗ.
11 Подключение электропитания платы.
12
Подключение электропитания двигателя насоса.
