En cas de Groupes à 2 pompes, APRÈS AVOIR COUPÉ LA TENSION DE SECTEUR, connecter le câble de connexion fourni
à la prise RJ des cartes respectives.
ATTENTION ! Le câble présente une entrée Master et une entrée Slave bien définies avec plaquette d'identification
spécifique!
5.3 Dip-switchs de sélection fonctions (Image.3)
Nr. État sur ON
1 Fonction surpression active.
Fonction RWS
2
(collecte des eaux de pluie) active.
Réglage pression de Start:
3 - avec fonction pressostat/régulateur de débit: de 3 à 4,5 bars
- avec fonction surpression: de 3,5 à 8 bars
4
Marche forcée: 1 minute
Entrée externe sans réarmement automatique
5
Fonction Anti-court-cycle désactivée.
6 Entrée externe active.
7 Retard intervention entrée externe: 5 secondes.
8 - -
6. FONCTION PRESSOSTAT/RÉGULATEUR DE DÉBIT, FONCTION SURPRESSION, FONCTION RWS (collecte des eaux de pluie)
6.1 Réglage dip-switchs
Fonction pressostat/régulateur de débit: Dip-switch 1 sur OFF
Fonction surpression: Dip-switch 1 sur ON
Fonction RWS: Dip-switch 2 sur ON
Pour la fonction RWS brancher dans la carte électronique le relais en option pour la commande vanne à 3 voies. (voir
paragraphe 5.2 – réf.10)
6.2 Fonctionnement pompe unique, fonctionnement groupes à 2 pompes
SEULEMENT POUR GROUPES À 2 POMPES!
Avant d'effectuer le démarrage connecter le câble fourni à la prise RJ de communication série des 2 pompes, en tenant compte du
fait que le câble possède une entrée Master (pompe principale) et une entrée Slave (pompe secondaire) bien définies par une
plaquette d'identification spécifique.
Attention! Au premier démarrage, suivant la connexion du câble à la prise RJ, on déterminera la pompe qui sera la pompe
Master et celle qui sera la pompe Slave du Groupe.
Aux redémarrages successifs, on aura dans tous les cas une rotation automatique entre pompe Master et pompe Slave.
Après avoir effectué le démarrage de la pompe, ou des pompes dans le cas de groupes, et après avoir connecté le câble
d'alimentation au secteur, comme indiqué dans le Paragraphe 4.3:

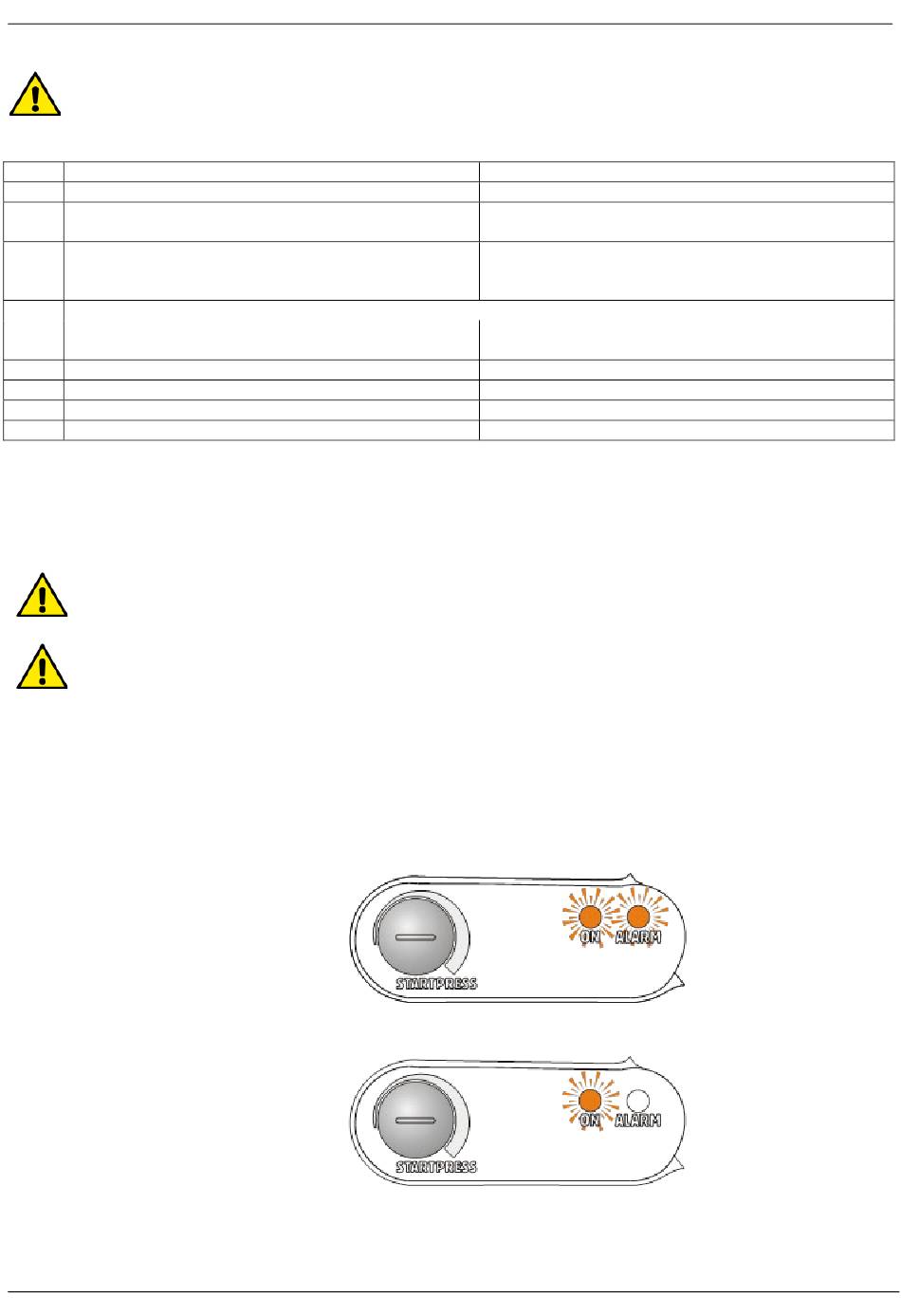

- les voyants rouge et vert du panneau frontal de contrôle et de réglage de chaque pompe s'allumeront simultanément.
- La pompe, ou les pompes en cas de groupes, se mettra en marche automatiquement, en maintenant la led verte allumée
fixe en l'absence de flux d'eau et allumée clignotante en présence de flux d'eau
FRANÇAIS
Uniquement pour fonction pressostat/régulateur de débit
12
État sur OFF
Fonction pressostat/régulateur de débit active.
Fonction RWS
(collecte des eaux de pluie) désactivée.
Réglage pression de Start:
- avec fonction pressostat/régulateur de débit: de 1,5 à 3 bars
- avec fonction surpression: de 1,5 à 6 bars
Marche forcée: de 3 à 8 secondes.
Entrée externe avec réarmement automatique
Fonction Anti-court-cycle active.
Entrée externe désactivée.
Retard intervention entrée externe: 1 seconde.
- -
