Pumppu toimitetaan liittimillä:
−
1" KAASULIITIN 50 Hz:n versioille.
1" NPT-liitin 60 Hz:n versioille (pyynnöstä myös KAASULIITIN).
Jos liitintä käytetään myös imussa, sen on oltava muotoaan muuttamatonta.
4.2 Sähkökytkennät
Varmista, että verkkojännite vastaa moottorin kilvessä osoitettua jännitettä.
Oikea jännite ja toimintataajuus on osoitettu pumpun tietokyltissä.
Älä koskaan suorita mitään liitäntää kytkentäliitinryhmään jos sähkövirran syöttöä ei ole kytketty pois päältä vähintään 5 minuuttia
aiemmin.
4.3 Käynnistys

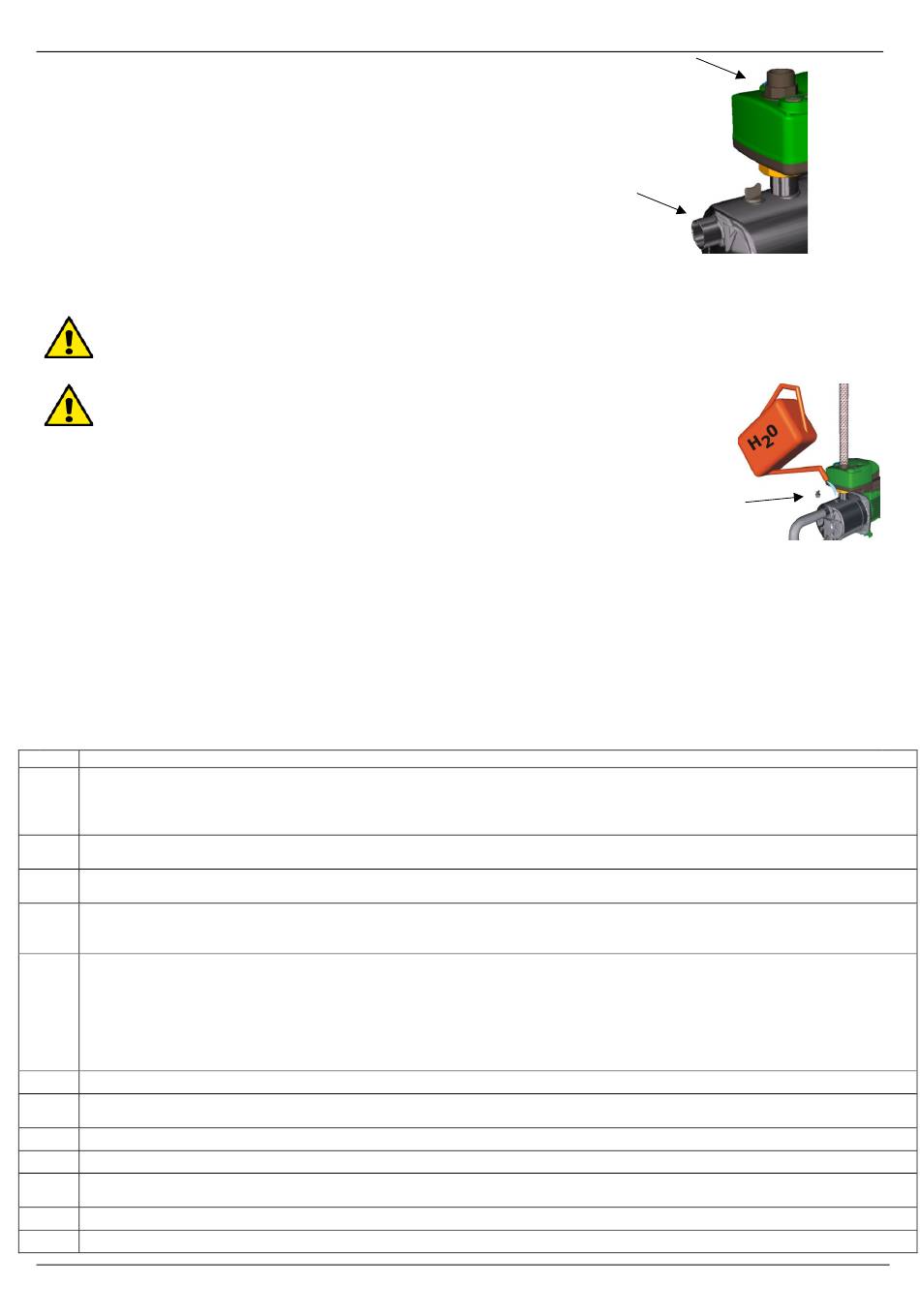

ÄLÄ KÄYNNISTÄ PUMPPUA, ELLEI SITÄ OLE TÄYTETTY KOKONAAN NESTEELLÄ.
Ennen käynnistämistä tarkista, että pumppu on säännöllisesti esikäynnistetty täyttämällä se kokonaan
puhtaalla vedellä tarkoituksenmukaisen aukon kautta, kun pumpun runkoon asennettu täyttökorkki on
irrotettu. Täyttökorkki on sitten kierrettävä huolellisesti kiinni.
Kytke virtajohto verkkovirtaan
4.4 Pumpun käynnistys pitkän käytöstä poissaolon jälkeen
Asettamalla ruuvimeisseli moottorin tuulettimen suojuksen keskellä olevaan aukkoon on mahdollista vapauttaa roottori, jos pumppu on ollut
pysähdyksissä pitkään. Jos pumppu on tyhjennetty, se on täytettävä nesteellä ennen käynnistystä.
5. OHJAUSPANEELIT JA ACTIVE SYSTEM SÄÄTÖ
5.1 Edessä oleva ohjaus- ja säätöpaneeli (Kuva 1)
ACTIVE -mallia ohjataan edessä olevan ohjauspaneelin kautta, joka on asetettu kannen päälle ja tarjoaa:
− mahdollisuuden tarkistaa pumpun toimintatila merkkivalojen kautta:
Vihreä ON - Punainen HÄLYTYS,
− mahdollisuuden säätää käynnistyspainetta,
− paineistustoiminnalla mahdollisuuden säätää myös Pysäytyspainetta jos kyseessä on kahdesta pumpusta koostuvat yksiköt.
5.2 Sisäinen säätöpaneeli (Kuva 2)
Viite
Käynnistyspaineen säädin.
Paineistustoimintoa varten, jos kyseessä on kahdesta pumpusta koostuvat yksiköt:
1
- Käynnistyspaineen säädin Master-pumpussa.
- Pysäytyspaineen säädin Slave-pumpussa.
Toimintojen Dip-kytkin
2
Jos kyseessä on kahdesta pumpusta koostuvat yksiköt, Dip-kytkimissä on oltava samat säädöt.
Sisäinen vihreä led-valo, joka osoittaa kommunikointia Master-pumpun ja Slave-pumpun välillä jos kyseessä on kahdesta pumpusta koostuvat
3
yksiköt.
Vihreä led-valo = PALAA KIINTEÄSTI, pumpussa virta päällä ilman veden virtausta
4 Vihreä led-valo = PALAA JA VILKKUU pumpussa virta päällä ja vesi virtaa.
Punainen led-valo = HÄLYTYS
Faston liitin ulkoisen sisäänmenon liitäntää tai minimipaineen painekytkintä tai minimitason kelluketta varten.
Huomio!! Jos kyseessä on kahdesta pumpusta koostuvat yksiköt, aseta kaksi ulkoista sisäänmenoa rinnakkain noudattamalla faston
liittimen kokoa!
5 Sähköiset ominaisuudet:
Virtajännite: 5V – alle 1mA
Paineistustoiminnolle ja paineen- ja virtauksen toiminnolle: ei luokiteltu
RWS-toiminnolle (sadeveden keräys): EI
6 Sarjakommunikointiin tarkoitettu RJ-liitin (6 napainen) Master- ja Slave-pumpun välillä jos kyseessä on kahdesta pumpusta koostuvat yksiköt.
Apureleen sähköliitäntä.
7
(etäkäyttöinen hälytysrele Active System-järjestelmälle tai 3-tie syöttöreleventtiili RWS:lle).
8 Mekaaninen kiinnitystuki apureleelle.
9 3-tie liitin apureleen koskettimelle.
Apurele RWS-toiminnolle (sadeveden keräys)
10
Yhteinen EI – NC.
11
Sähköliitäntä korttiin.
12 Sähköliitäntä pumpun moottoriin.
