Помпата се доставя със съединителни тръби:
1" GAS за вариантите 50 Hz.
1" NPT за вариантите 60 Hz (по поръчка и GAS).
Ако се използва съединителна тръба при засмукването, тя трябва да е недеформируема
4.2 Електрически връзки
Уверете се, че напрежението в мрежата отговаря на напрежението върху табелката на мотора.
Правилното напрежение и честотата на функциониране са указани на табелката с данните на помпата.
Не извършвайте никога свързване с клемната кутия, ако електрическото захранване не е било деактивирано поне 5 минути
преди това.

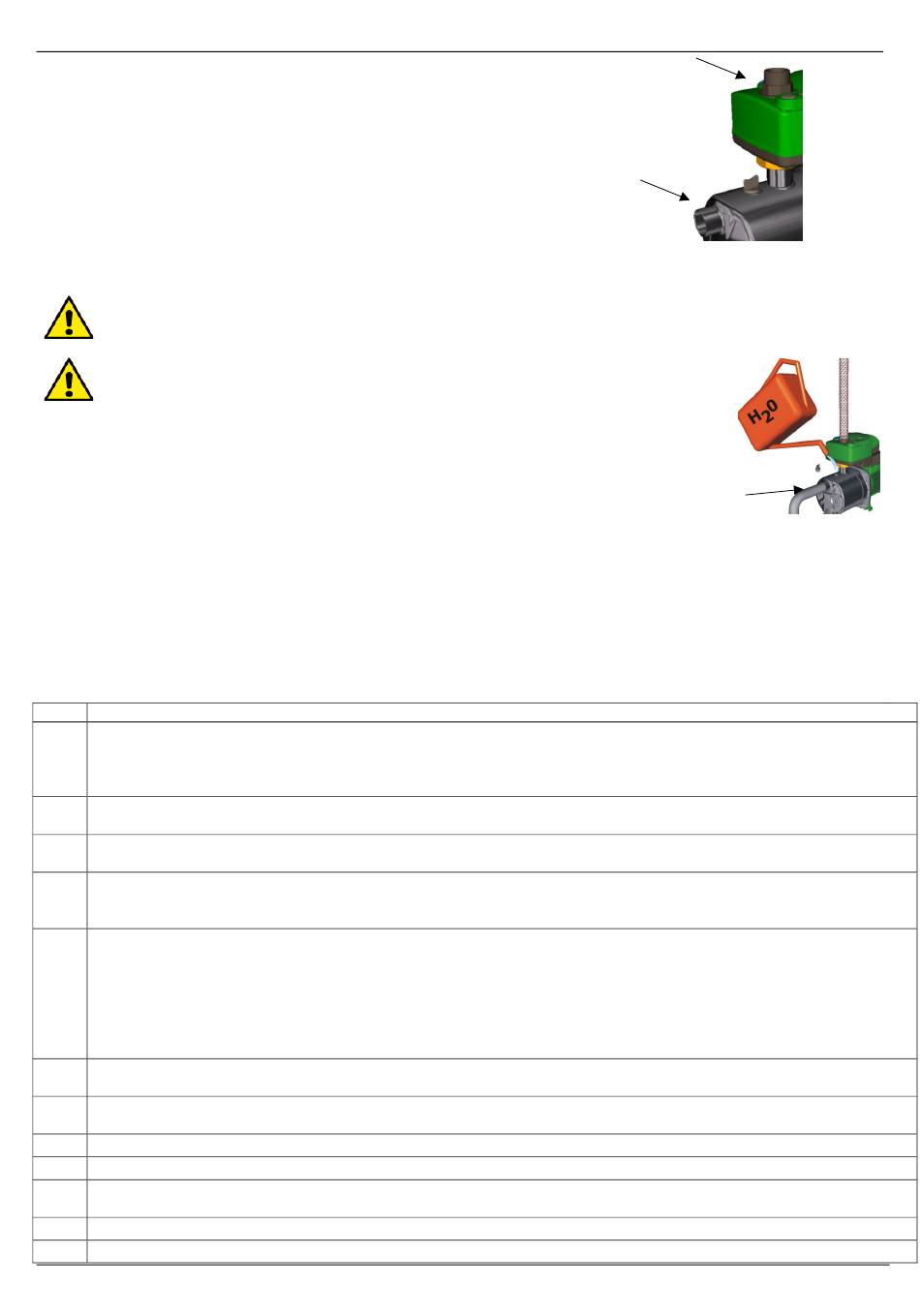

4.3 Включване
НЕ ЗАДЕЙСТВАЙТЕ БЕЗ ДА СТЕ Я НАПЪЛНИЛИ ИЗЦЯЛО ЧНОСТ. С ТЕЧНОСТ.
Преди включването, проверете дали помпата самозасмуква редовно, като се погрижите тя да се
напълни изцяло, с чиста вода, през специалния отвор, след като сте свалили пробката за пълнене,
върху корпуса на помпата. След това пробката за пълнене трябва да се завинти отново
внимателно.
Свържете захранващия кабел с електрическата мрежа.
4.4 Включване на помпата след дълго прекъсване
С отверка, чрез централния отвор върху капака на импелера, е възможно да се отблокира ротора ако помпата е била дълго време
спряна. Ако помпата е била изчистена, тя трябва да се напълни с течност преди да се задейства.
5. КОНТРОЛНО ТАБЛО И РЕГУЛИРАНЕ ACTIVE SYSTEM
5.1 Фронтално контролно табло и регулиране (Фиг.1)
ACTIVE се управлява чрез фронтално контролно табло, поставено върху капака, което предоставя:
- възможността да се проверява състоянието на функциониране на помпата чрез светлинни индикатори: Зелен ON - Червен ALARM,
- възможността да се настрои налягането при Start,
- С функцията за херметизиране възможността да се настрои налягането при Stop при агрегати с 2 помпи.
5.2 Вътрешно табло за регулиране (Фиг.2)
Отн.
Фукция
Тример за регулирането на налягането при Start.
За функцията за херметизиране при агрегати с 2 помпи:
1
- Тример за регулирането на налягането на Start при Главната помпа Master.
- Тример за регулирането на налягането на Stop при Второстепенната помпа Slave.
Dip Switch за избор на функциите.
2
При Агрегати с 2 помпи Dip Switch трябва да се регулират за същите функции.
Вътрешен зелен светодиод за сигнализиране на връзката между Главната Master помпа и Второстепенната Slave помпа при
3
Агрегати с 2 помпи
Зелен светодиод= СВЕТИ НЕПРЕКЪСНАТО при снабдяване на помпата без водна струя.
4
Зелен светодиод= СВЕТИ МИГАЙКИ при снабдяване на помпата с водна струя.
Червен светодиод= аларма (ALLARM)
Съединител Faston за свързване на външния изход за свързването или с дебитомер за минимално налягане или с поплавък с
минимално ниво.
Вним.!! При агрегати с 2 помпи, разположете паралелно двата външни входни отвора, спазвайки размерите на
5
съединителя faston! Електрически качества:
Напрежение на електрическия ток: 5V – по-ниско от 1mA
За Функцията за Херметизиране и за Функцията Реле за налягане и дебитомер: NC
За Функцията RWS (събиране на дъждовна вода): NO
Контакт RJ (6 полюса) за серийно свързване 232 между Главната помпа Master и Второстепенната помпа Slave при Агрегати с 2
6
помпи.
Електрическо свързване на спомагателно реле.
7
(реле дистанционна аларма за Active System или реле за захранване трипътен вентил за RWS).
8
Фиксираща механична опора за спомагателно реле.
9
Клема с 3 извода за свързване на опционално реле по избор.
Опционално реле по избор за функция RWS (събиране на дъждовна вода)
10
Обикновено. NO – NC
11
Свързване на електрическото захранване с платката.
12
Свързване на електрическото захранване с мотора на помпата.
БЪЛГАРСКИ
91
