3.5 Préparer le tracteur pour la faucheuse à disques

3.5.1 Exigences relatives au tracteur

Le tracteur utilisé pour tracter la faucheuse à disques doit répondre aux exigences décrites dans le tableau suivant :
Tableau 3.1 Exigences relatives au tracteur
Largeur de la faucheuse à
disques
PT R113
PT R116
NOTE:
Le tracteur doit être équipé d'une prise à sept broches pour alimenter les feux de détresse de la faucheuse à disques.
NOTE:
La charge verticale statique sur la barre d'attelage est de 907 kg (2000 lb).
3.5.2 Réglage de la barre d'attelage
AVERTISSEMENT
Pour éviter toute blessure corporelle ou mortelle due à un démarrage inattendu de la machine, coupez toujours le
moteur et retirez la clé avant de faire des réglages sur la machine.
1. Coupez le moteur et retirez la clé du contact.
2. Réglez la barre d'attelage du tracteur pour satisfaire aux
spécifications indiquées dans le tableau
3. Fixez la barre d'attelage du tracteur de sorte que le trou de
la broche d'attelage se retrouve directement sous la
transmission.
215225
OPÉRATION
Puissance minimale
75 kW (100 CV)
93 kW (125 CV)
3.2, page 44.
43
Capacité minimale de la
barre d'attelage
Conforme à ASAE
Conforme à ASAE
Y
Z

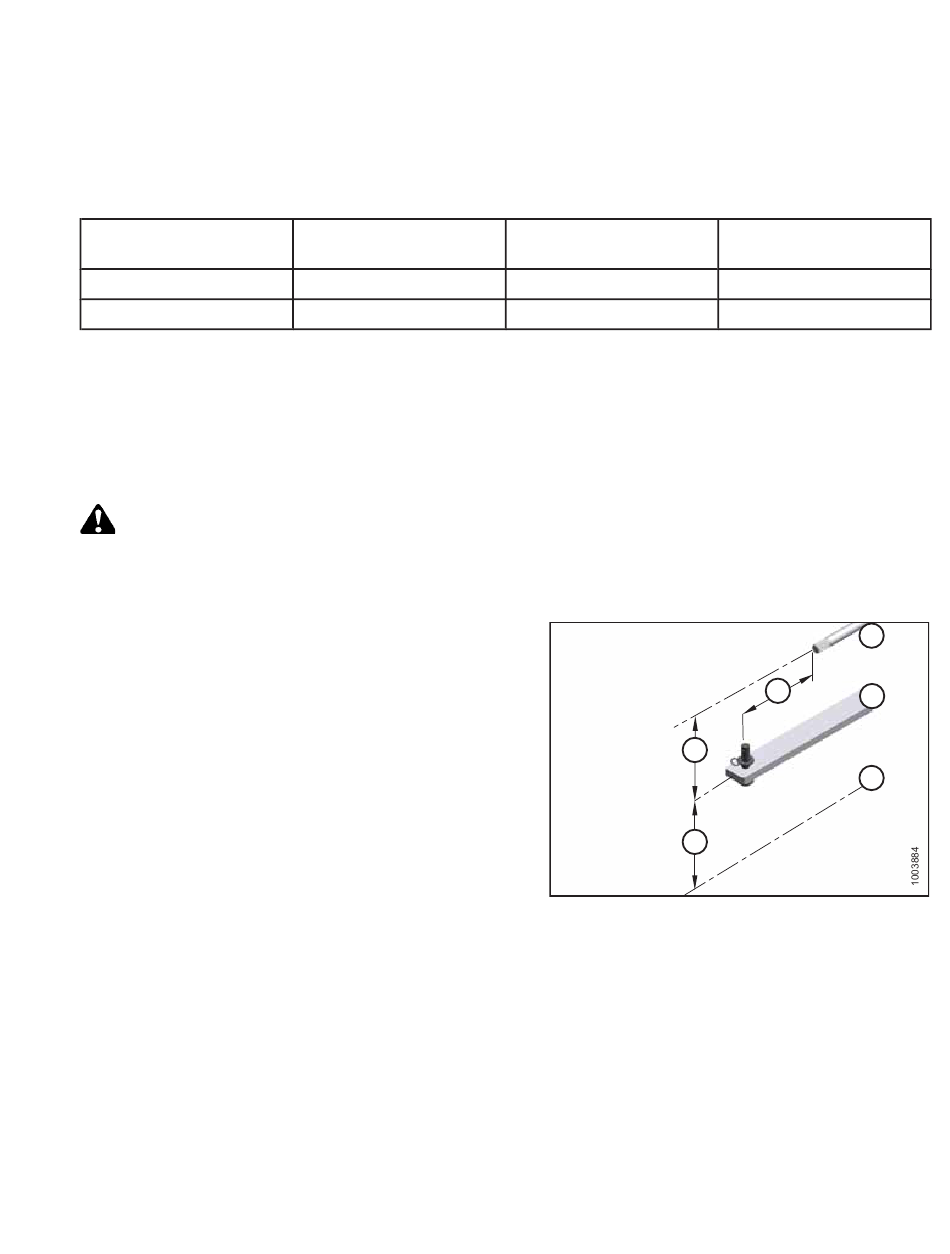

Figure 3.20: Réglages de la barre d'attelage du
tracteur
A – Prise de force
C – Sol
Y – Dimension Y
Système hydraulique
minimal
13,7 MPa (2000 psi)
13,7 MPa (2000 psi)
A
X
B
C
B – Barre d'attelage du tracteur
X – Dimension X
Z – Dimension Z
Révision A
