12. Positionnez la plaque supérieure (B) et la partie supérieure
du tambour (C) sur le tambour comme indiqué et fixez-les à
l'aide de quatre boulons à tête hexagonale à
embase M10 (A).
13. Installez le boulon à six pans M10 avec bride supérieur (D) à
travers la plaque de recouvrement (A) et la plaque
supérieure (C).
14. Installez le boulon à six pans M10 avec bride inférieur (D) à
travers la plaque de recouvrement (A) et la protection
verticale (E).
15. Serrez les boulons (B) et (D).
215225
MAINTENANCE ET ENTRETIEN

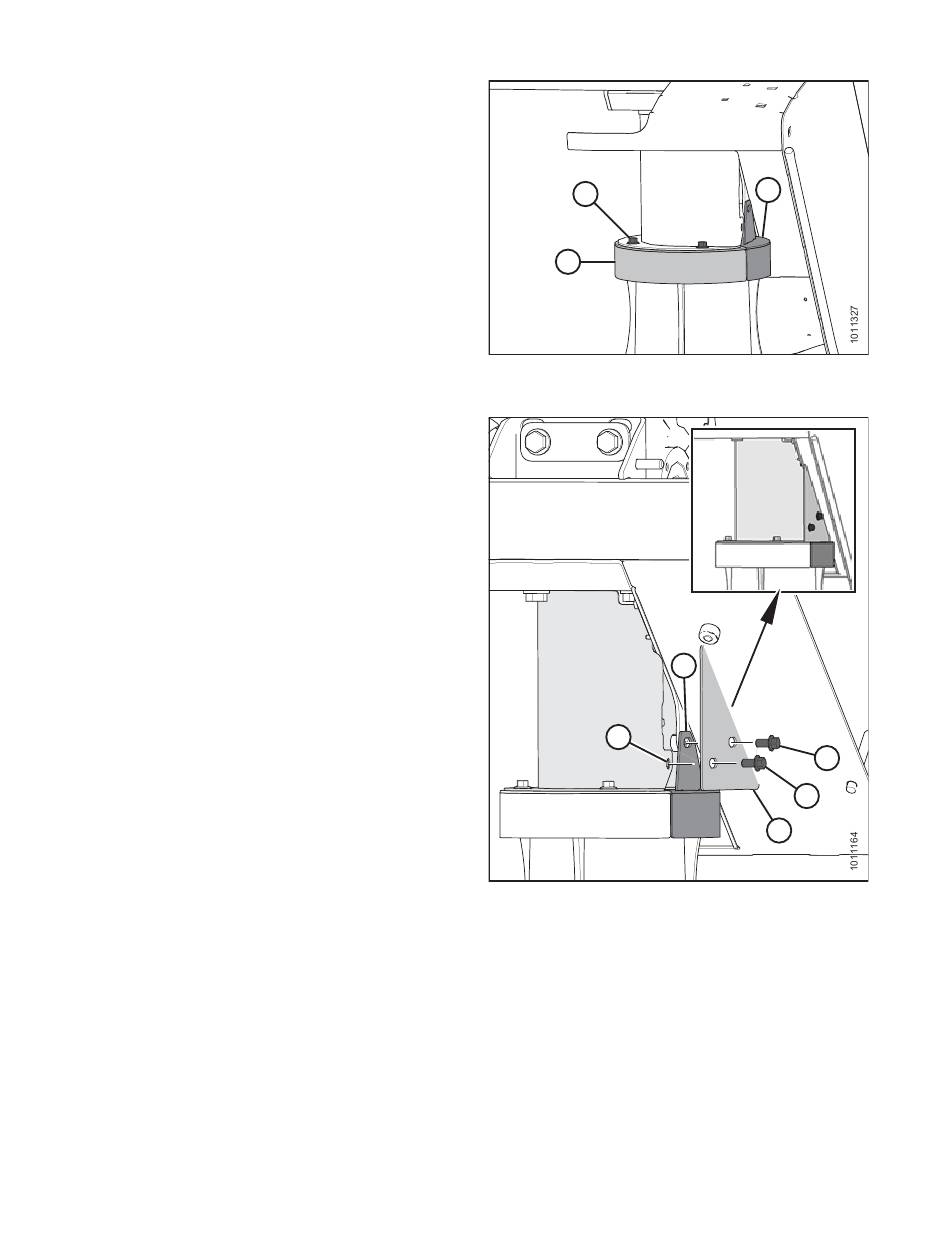

Figure 4.296: Plaque supérieure et partie supérieure
du tambour
Figure 4.297: Plaque de recouvrement
266
A
B
C
E
C
B
D
A
Révision A
