4.7 Système électrique
4.7.1 Entretien du système électrique
• Utilisez du ruban isolant et des serre-câbles pour éviter que les câbles ne pendent ou ne frottent.
• Maintenez les feux propres et remplacez les ampoules défectueuses.
4.7.2 Entretien des feux de détresse/de signalisation orange
Remplacement de l'ampoule des feux de détresse/de signalisation
AVERTISSEMENT
Pour éviter des blessures ou même la mort du fait d'un démarrage inopiné de la machine, il faut toujours arrêter le
moteur et retirer la clé de contact avant de quitter le poste de conduite pour quelque raison que ce soit.
1. Abaissez la faucheuse à disques entièrement.
2. Coupez le moteur et retirez la clé du contact.
3. Retirez les deux vis cruciformes (A) du feu et retirez
l'optique en plastique.
4. Remplacez l'ampoule (no 1157) et remettez l'optique en
plastique et les vis.
Remplacement de l'ensemble du feu de signalisation et de détresse orange
1. Coupez les serre-câbles (A) qui fixent le cache-faisceau
au feu.
2. Récupérez les connexions à l'intérieur du cache-faisceau (à
environ 150 mm [6 po] du feu) et déconnectez les fils (non
représenté). Si nécessaire, retirez le ruban adhésif.
3. Retirez les quatre écrous (B) (seulement trois d'entre eux
apparaissent sur l'illustration) qui fixent le feu au support et
retirez le feu. Tirez les fils à travers le trou du support.
4. Faites passer les connecteurs du nouveau feu (non
représenté) à travers le trou dans le support et positionnez
le feu sur le support.
5. Installez les quatre écrous (B) et serrez-les.
6. Connectez les fils aux connecteurs du faisceau et fixez à
nouveau le cache-faisceau avec de l'adhésif et des serre-
câbles (A) comme requis.
215225
MAINTENANCE ET ENTRETIEN

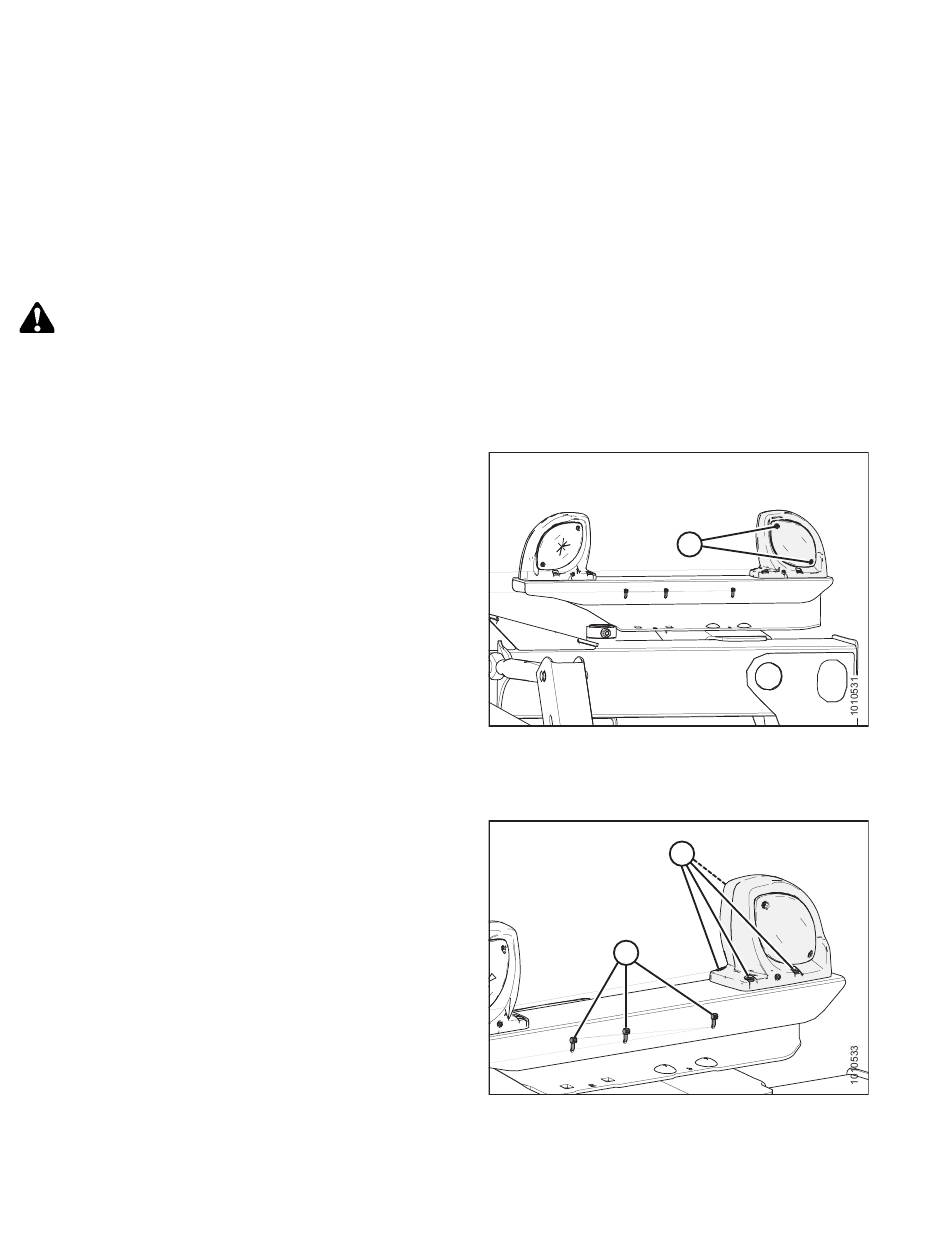

Figure 4.313: Optique en plastique et vis
Figure 4.314: Feu de détresse orange et support de
montage
274
A
B
A
