11. Appliquez un frein-filet à force moyenne (Loctite
équivalent) sur deux vis à six pans (C). Installez les contre-
écrous sans les serrer.
12. Installez le boulon M16 x 60 (A) (MD no 136141) et une
rondelle (B) comme indiqué. Serrez les boulons (A) et (D) à
un couple de 251 Nm (185 pi-lbf).
13. Serrez les vis (C) à un couple de 54 Nm (40 pi-lbf).
14. Répétez cette procédure pour le côté opposé de la barre
de coupe.
4.4.11 Entretien des petits tambours – PT R116
Les tambours acheminent les plants coupés à partir des extrémités de la barre de coupe et aident à maintenir un
écoulement régulier de la récolte vers le conditionneur. Les petits tambours ne se trouvent que sur un PT R116 et sont fixés
aux deux disques à l'intérieur des grands tambours.
IMPORTANT:
Le diamètre des tambours intérieurs (B) et (C) fait environ
73 mm (2 3/8 po) de moins que celui des
tambours extérieurs (A).
IMPORTANT:
Mesurez la taille du tambour pour déterminer si votre
faucheuse à disques possède de petits ou de grands tambours.
Les grands tambours mesurent 250 mm (9 7/8 po) de diamètre.
Les petits tambours mesurent 187 mm (7 3/8 po) de diamètre.
Si votre faucheuse à disques possède de grands tambours,
4.4.12 Entretien des grands tambours – PT R113
reportez-vous à
ou R116, page 201.
Inspection des petits tambours – PT R116
Inspectez les tambours tous les jours, pour détecter tous signes d'endommagement ou d'usure.
DANGER
Pour éviter toute blessure corporelle ou mortelle due à un démarrage intempestif ou une chute de la machine levée :
coupez le moteur, retirez la clé et enclenchez les clapets de verrouillage du vérin de levage avant de passer sous la
machine pour quelque raison que ce soit.
ATTENTION
Les lames de disque ont deux arêtes tranchantes qui peuvent causer des blessures graves. Soyez prudent et portez des
gants lorsque vous travaillez avec des lames.
215225
MAINTENANCE ET ENTRETIEN
®
242 ou
D
A

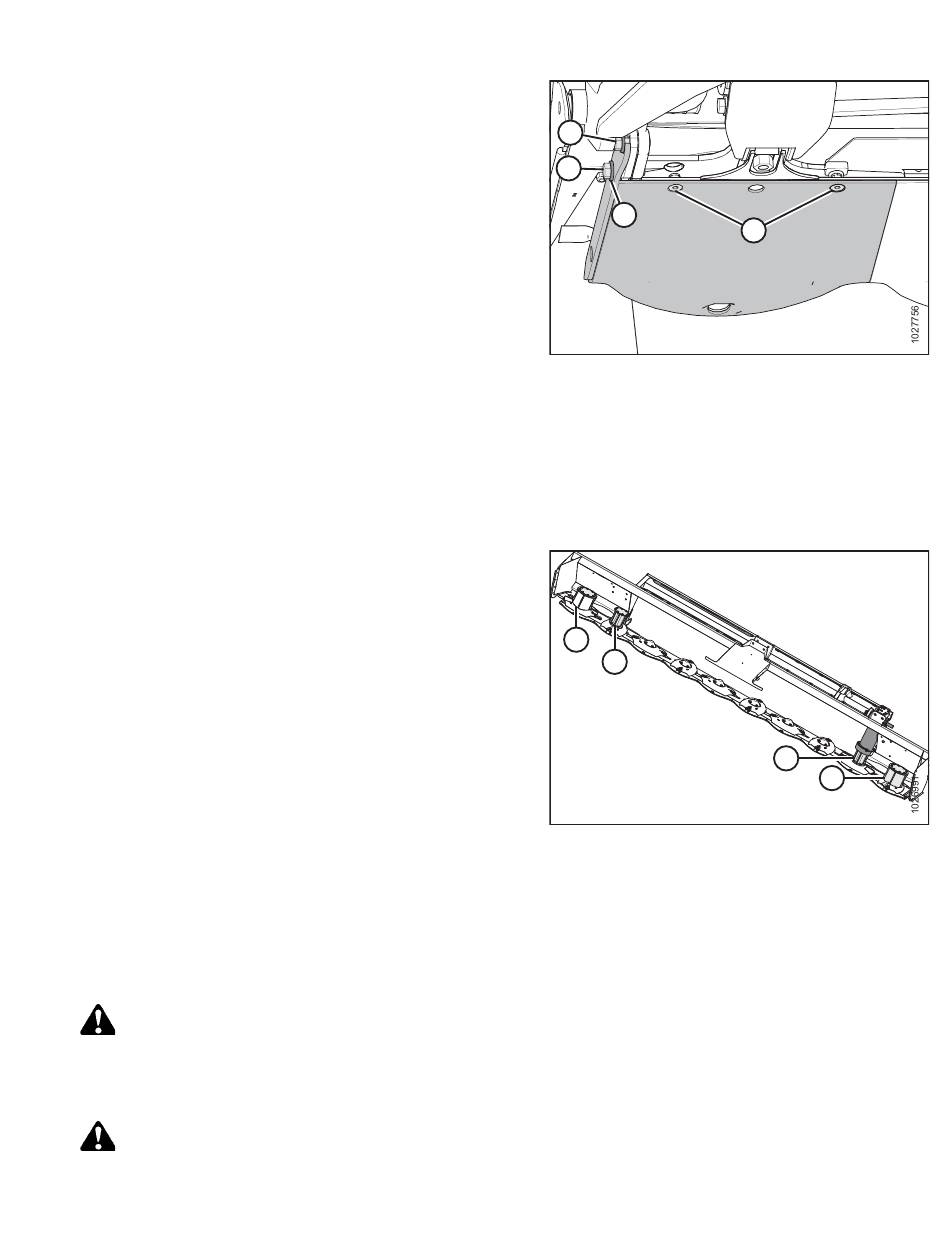

Figure 4.116: Jupe pare-pierres extérieure
gauche – vue de l'arrière
A
Figure 4.117: Barre de coupe
A – Grands tambours
C – Petit tambour entraîné
189
B
C
B
C
B – Petit tambour non entraîné
A
Révision A
