7. Soutenez la transmission et retirez les cinq écrous (A), la
bride avec le graisseur (B), le roulement à billes (C) et une
deuxième bride (D).
8. Déverrouillez la bague d'arrêt du roulement à billes (A) en
la tournant dans le sens opposé à la rotation de l'arbre.
9. Faites glisser la bague d'arrêt du roulement hors de l'arbre
de la transmission.
10. Abaissez la transmission du support central.
NOTE:
Si vous les retirez, notez la position des boulons longs (B) et
des courts (C).
11. Faites glisser l'extrémité avant de la transmission) de
l'attelage (A hors de l'arbre de la boîte de vitesses
pivotante.
NOTE:
Il y a trois transmissions d'attelage installées sur un PT R116
12. Retirez le blindage d'entraînement si nécessaire. Pour des
instructions, voir Retrait des protections de la transmission,
page 251.

Installation de la transmission de l'attelage

AVERTISSEMENT
Pour éviter des blessures ou même la mort du fait d'un démarrage inopiné de la machine, il faut toujours arrêter le
moteur et retirer la clé de contact avant de quitter le poste de conduite pour quelque raison que ce soit.
215225
MAINTENANCE ET ENTRETIEN

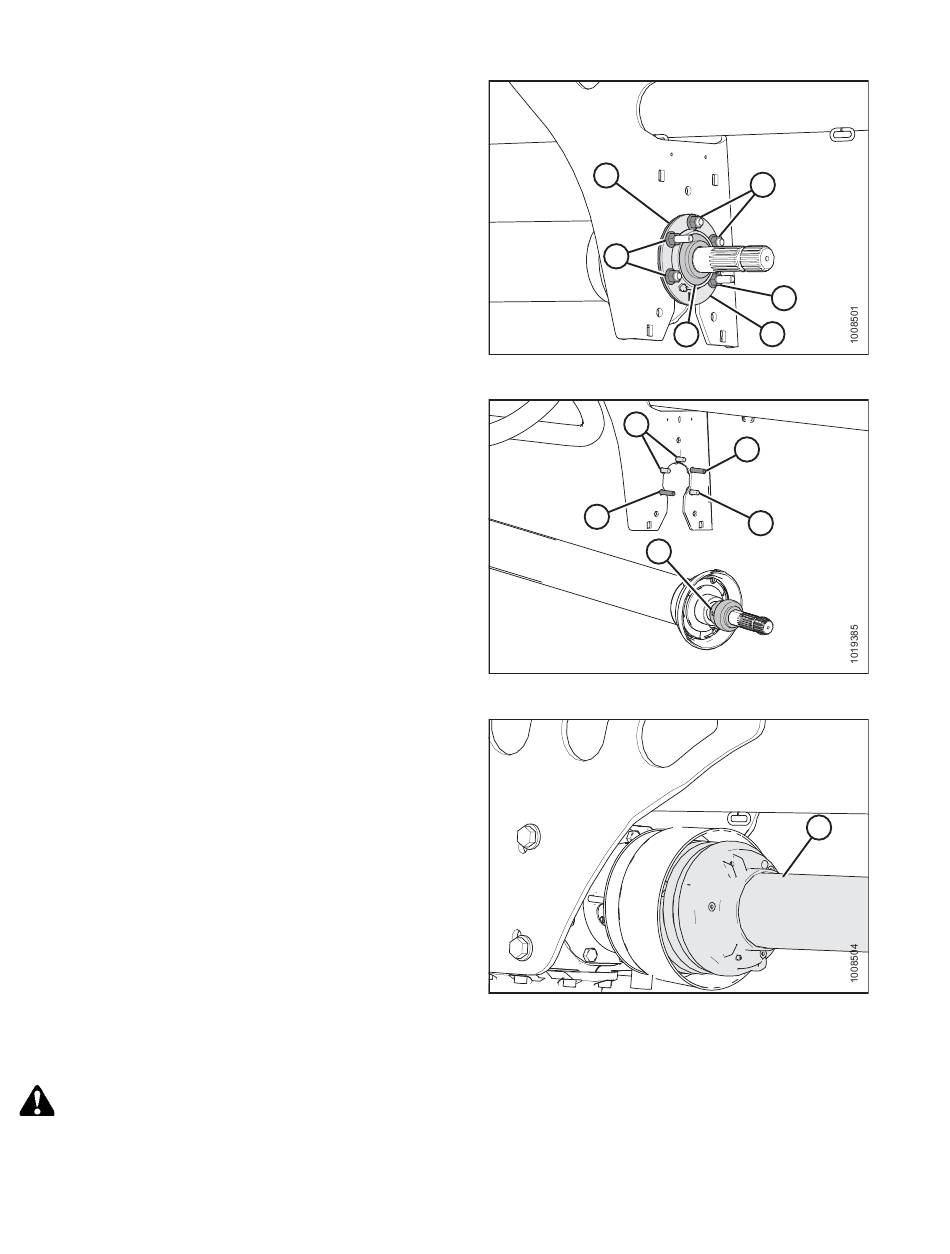

Figure 4.220: Roulement à billes et brides
Figure 4.221: Bague d'arrêt du roulement
Figure 4.222: Extrémité avant de l'attelage
234
D
A
A
B
C
C
B
B
C
A
A
A
Révision A
