12.7 Alimentation décentralisée (plusieurs points d'alimentation)
12.7.1 Alimentation décentralisée pour raccordement sur réseau à une ou à deux
phases
Schéma de principe
L
L'alimentation dans le circuit intermédiaire CC du variateur via +U
s'effectue par plusieurs variateurs connectés, en parallèle, au réseau. Sur les
réseaux 400 V, un module d'alimentation et de renvoi sur le réseau peut être
utilisé en plus.
K 1 0
L 1
K 1 0 *
N / L 2
P E
F 1 F 1 *
Z 1 Z 1 *
F 4 F 5
P E L 1 L 2 L 3 - U G + U G
A 1
U V W

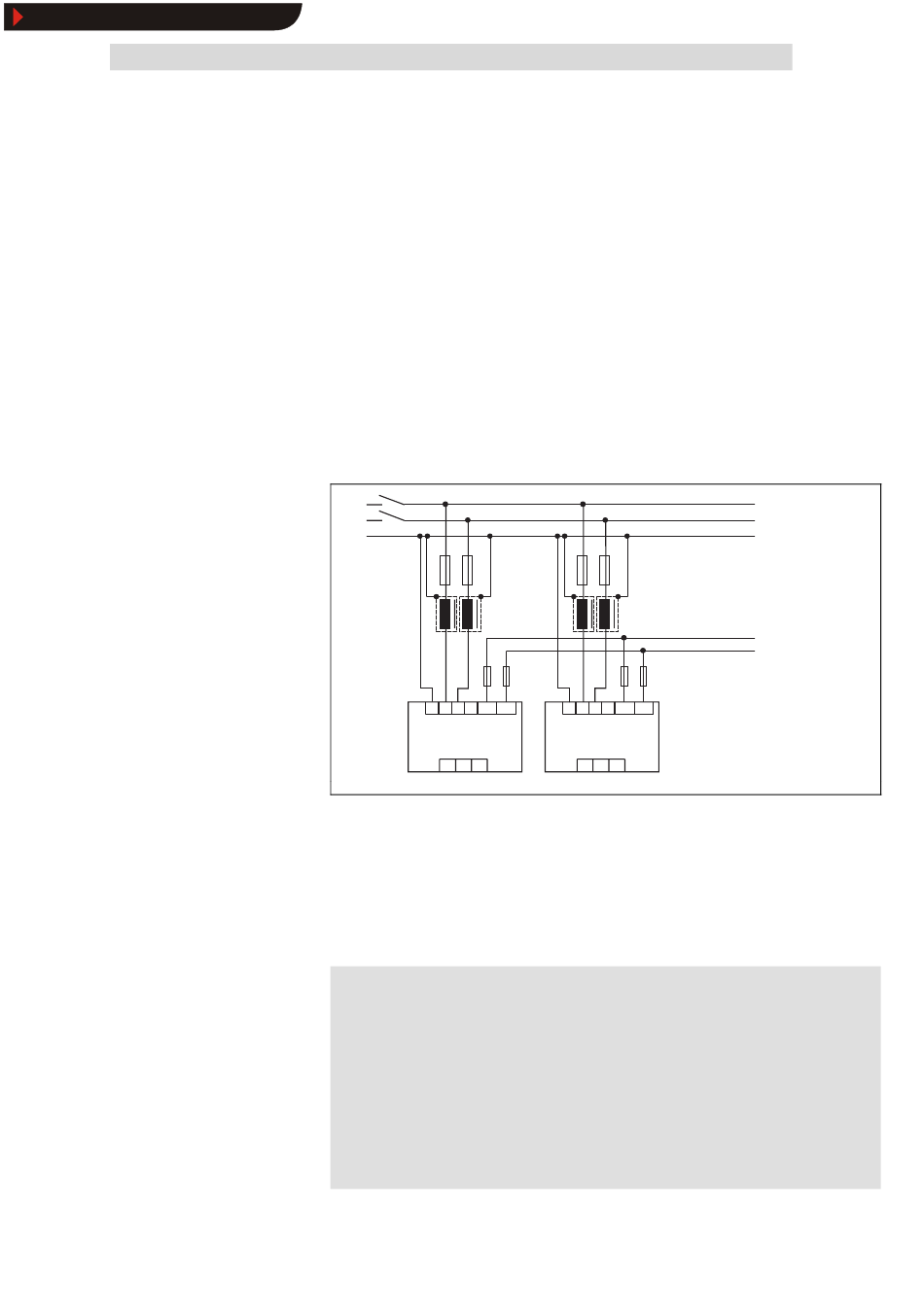

Fig. 12.7-1 Réseau d'entraînements comprenant des variateurs 230 V avec alimentation
décentralisée avec raccordement à une ou à deux phases
A1, A2 Variateurs 230 V de la série 8200 vector
Z1, Z1* Filtre réseau/self réseau (¶ 12.5-2)
F1, F1* Fusibles réseau (¶ 12.4-6)
F4, F5 Fusibles au niveau CC (¶ 12.4-6)
K10, K10* Contacteur réseau
F1*, K10*, Z1* Uniquement pour raccordement sur 2 CA PE 180 V - 0 % ... 264 V
+0 % , 48 Hz -0 % ... 62 Hz +0 %
( ( ( (
Stop !
Pour assurer un fonctionnement sans problème du réseau
d'entraînements, plusieurs conditions doivent être remplies.
Mesures générales
l
Raccordement correct des phases du côté réseau !
l
Pour l'alimentation à deux phases :
l
– fusibles de ligne/de surcharge via deuxième fusible réseau
affecté F1*,
– assurer la symétrie de courant et de puissance par une
deuxième self réseau/deuxième filtre réseau Z1*.
EDS82EV903-1.0-11/2002
F 1 F 1 *
Z 1 Z 1 *
F 4 F 5
P E L 1 L 2 L 3 - U G + U G
A 2
U V W
(¶ 12.4-1)
