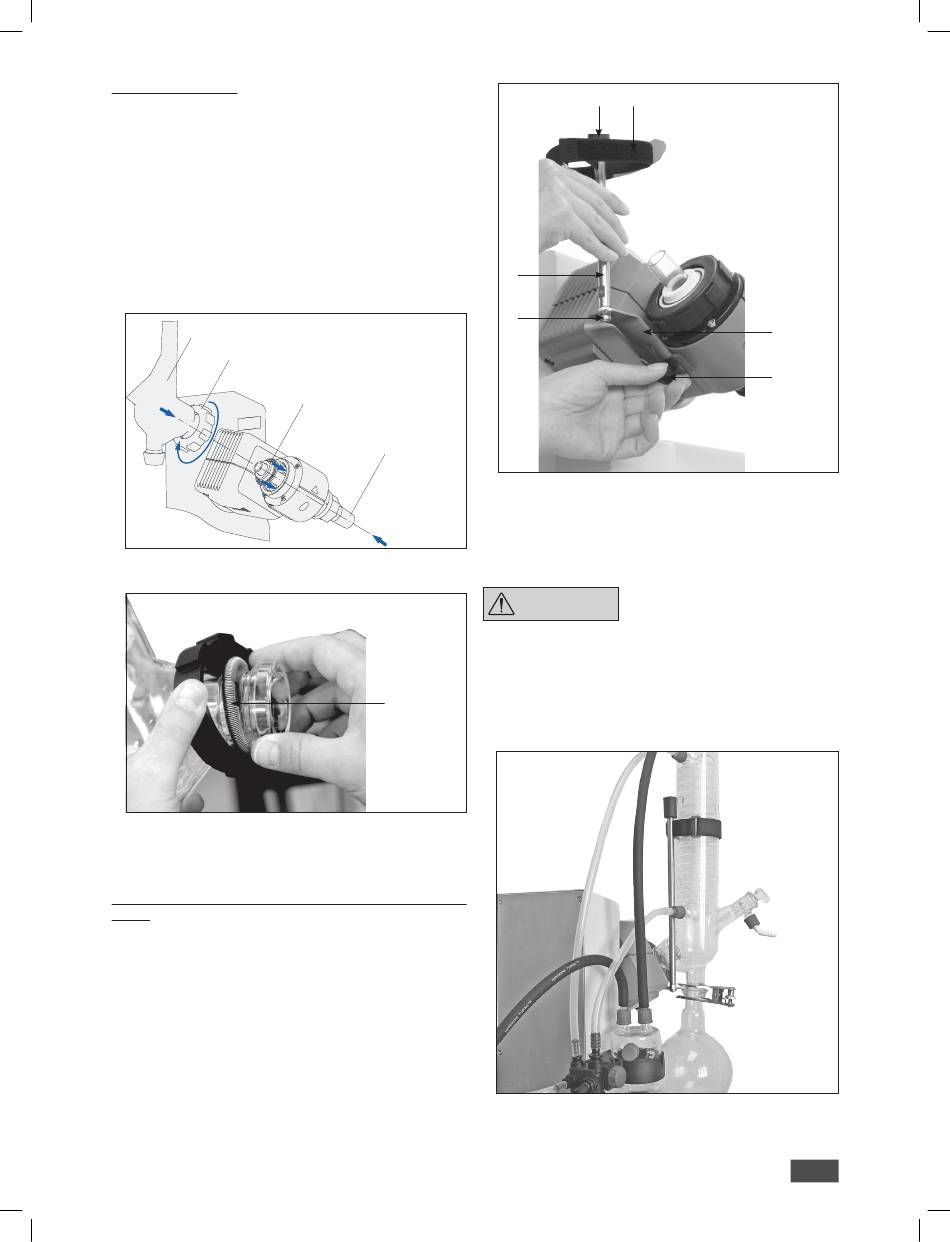

Ante puesta en servizio
• Monte el tubo de paso del vapor (1).
• Monte la junta (2). Observe la posición de la junta.
• Desplace la tuerca de racor (3b) a través de la brida del refrige-
rador (3a).
• Desplace también el anillo elástico (3c) a través de la brida del
refrigerador (3a).
• Coloque el refrigerador (3a) sobre la junta (2).
• Atornille la tuerca de racor (3b) manualmente en la rosca de
brida. Deje la máquina en funcionamiento durante 20 minutos
a 120 rpm. Por último, vuelva a apretar la tuerca de racor (3b)
manualmente.
Nota: Siga las instrucciones de montaje del equipo de vidrio.
3a
3b
Montaje de la protección del refrigerador del equipo de vidrio
vertical
• Monte la protección del refrigerador según se indica en la ilust-
ración.
• Monte la chapa (1) con el tornillo moleteado (2).
• Introduzca la varilla de soporte (4) en la chapa (1) y fíjela con la
tuerca (3).
• Incorpore la protección de goma (5).
• Sujete la cinta de velcro ® (6) en la varilla de soporte (4).
• Sujete el equipo de vidrio vertical con la cinta de velcro
2
1
Si el refrigerador está montado correctamente y la tuerca de racor
está bien apretada para fijar el refrigerador al accionamiento de
rotación, no se necesita ningún soporte.
El soporte solo sirve para proteger el refrigerador contra torsión.
3c
Después de montar el refrigerador, el soporte se fija en el
accionamiento de rotación. Asegúrese de que el refrigerador esté
montado en sentido paralelo a la carcasa del elevador.
® (6).
5 6
4
3
Atención: Si un soporte no se monta
PRECAUCIÓN
correctamente, las intensas fuerzas
que se producen en la cinta de velcro
pueden dar lugar a tensiones en el
vidrio que, a su vez, pueden provocar
daños en el refrigerador de vidrio.
1
2
