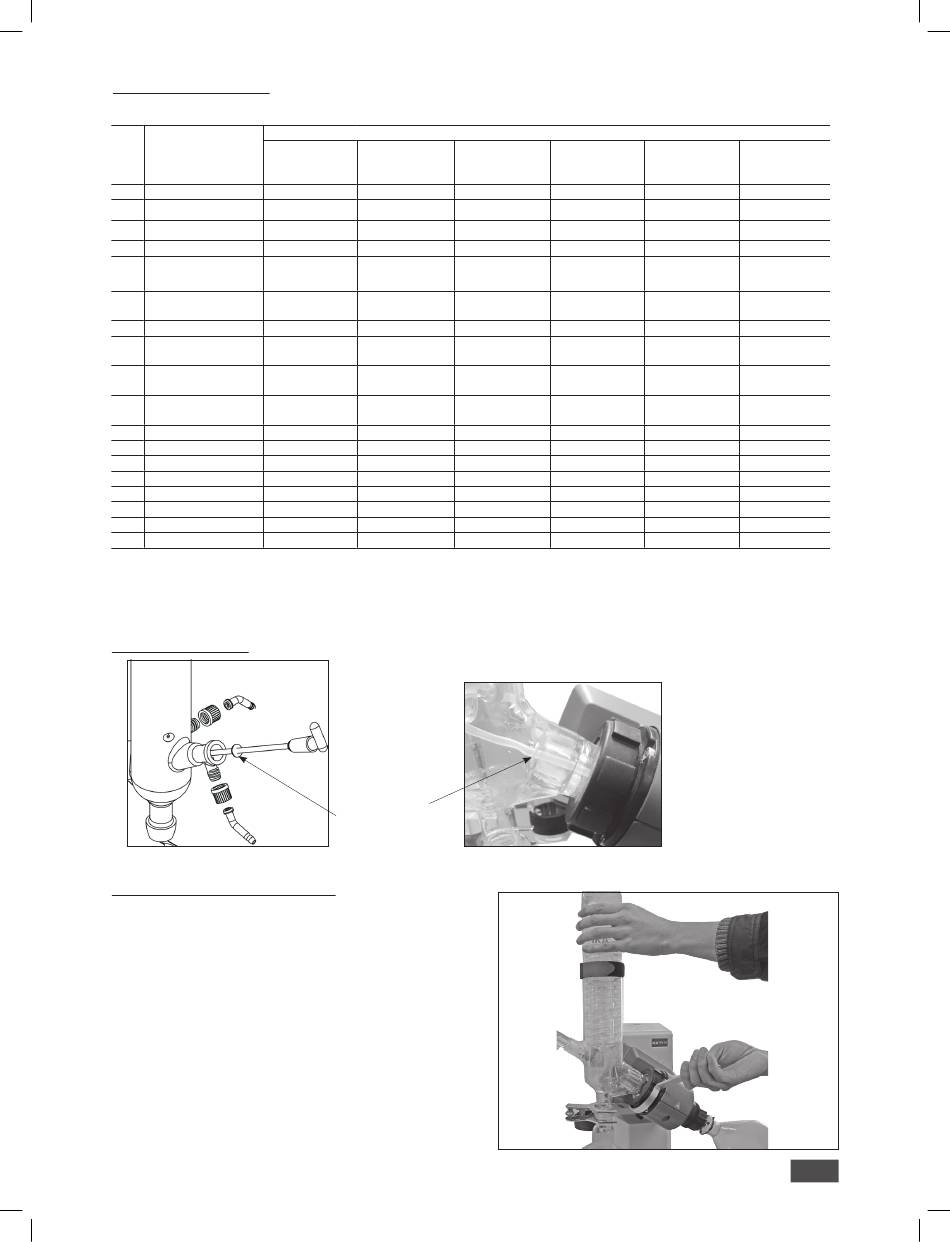

Montaggio del set di vetreria
Nota: Rispettare i "Disegni per il montaggio del set di vetreria" a pagina 230.
Pos. Denominazione
RV 10.1 non rivestito
RV 10.10 rivestito
1 Recipiente di raccolta
2 Morsetto, acciaio inox
4 Rubinetto di chiusura
5 Tubo
6 Condensatore refrigerato 1 condensatore
refrigerato verticale
7 Attacco 1 attacco del vuoto
8 Morsetto, plastica
10 Recipiente di evaporazione
1000 ml
11 Morsa per giunto sferico
smerigliato RV 05.10
12 Coperchio collegamento
a vite
13 Attacco tubo flessibile
14 Distributore
15 Tappo di chiusura
16 Cartuccia
17 Anello, a fessura
18 Rondella
19 O-ring
20 Connettore, vuoto spinto
Nota:
Nei set di vetreria verticali può essere montato in opzione il tubo in PTFE (5) con la rondella (18).
Esso serve al riempimento del recipiente di evaporazione in caso di depressione nel set di vetreria.
Aprendo il rubinetto di chiusura (4) il solvente può essere aspirato nel recipiente di evaporazione attraverso il tubo in PTFE.
Montaggio della rondella
Nota: Prestare attenzione al corretto posizionamento della rondella.
Smontaggio del condensatore refrigerato
• Utilizzare la chiave ad anello fornita in dotazione per allentare i
dadi a risvolto serrati.
• Allentare il dado a risvolto ruotandolo il senso antiorario.
• Staccare il velcro di chiusura.
Nota: La chiave ad anello combinata serve per rimuovere il con-
densatore refrigerato; in questa operazione reggere il condensa-
tore con una mano.
RV 10.2 non rivestito RV 10.3 non rivestito
RV 10.20 rivestito RV 10.30 rivestito
1 1
1 1
1 1
1 -
1 condensatore refri- 1 condensatore
gerato diagonale intensivo verticale
1 manicotto di 1 attacco del vuoto
immissione
1 1
1 1
1 1
4 4
4 4
- -
- -
- -
- -
1 -
- -
- -
Gocciolatoio
Quantità
RV 10.4 non rivestito RV 10.5 non rivestito
RV 10.40 rivestito RV 10.50 rivestito
1 1
1 1
1 1
1 1
1 condensatore a 1 condensatore refri-
ghiaccio secco gerato verticaler
- 1 attacco del vuoto
1 -
1 1
1 1
4 2
4 2
1 -
- 1
- 1
- 1
1 1
- 1
- -
RV 10.6 non
rivestito
RV 10.60 rivestito
1 1
1 1
1 1
1 1
1 condensatore
intensivo verticale
1 attacco del vuoto
1 1
1 1
1 1
4 4
4 4
1 1
- -
- -
- -
1 1
- -
1 1
