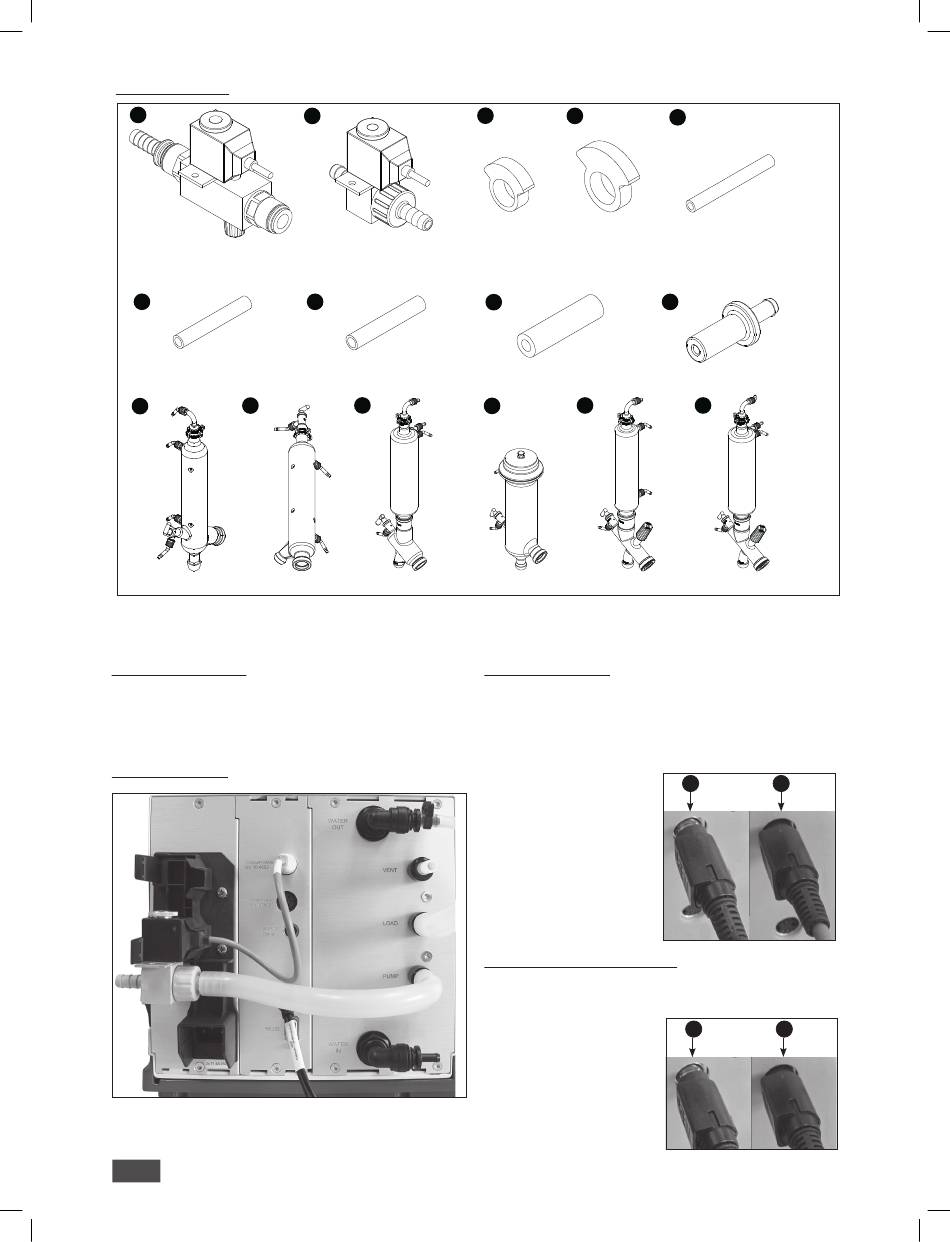

Conexão dos tubos
1
RV 10.5001 válvula de água
(
opcional)
6
Mangueira de silicone
(diâm. interno 6 mm) para água
10 10
RV 10.2_20
RV 10.1_10
Nota: Observe os "Desenhos para a conexão dos tubos" na página 232.
RV 10 control Regulagem
• Instalar a válvula de vácuo RV 10.4002 no suporte previsto e
conectar o tubo de vácuo na válvula.
Conexão RV 10.4002
164
2 3
RV 10.4002 Válvula Braçadeira para
solenoide de vácuo mangueiras de silicone,
item 5, 6 e 7
7
Mangueira de silicone
(diâm. interno 7 mm) para água
10 10
RV 10.3_30
Nota: Ao conectar o sensor
térmico, certificar-se de que o
conector de encaixe dentro da
conexão do cabo do sensor té-
rmico foi conectado no regula-
dor da bomba na posição Stop.
4
Braçadeira para
mangueira de vácuo,
item 8
8
Mangueira de vácuo
10
RV 10.4_40 RV 10.5_50
RV 10 auto Regulagem
• Para a operação normal de vácuo com bomba de vácuo com
controle de velocidade nenhuma válvula adicional é necessária.
Ligue a entrada de vácuo da bomba diretamente no bocal de
conexão da mangueira da bomba RV 10.
• Conecte o cabo da bomba ao controlador do RV 10.
Nota: Ao conectar o cabo do
controlador da bomba, certi-
ficar-se de que o conector de
encaixe dentro da conexão do
cabo foi conectado no regula-
dor da bomba na posição Stop.
Conexão RV 10 Sensor térmico (dT)
• Ligue o sensor térmico na tomada inferior (dT). Observe a iden-
tificação de seta.
5
Mangueira de silicone
(diâm. interno 5 mm)
para água
9
Peça de união para
válvula de água
10
RV 10.6_60




