Wasser
• Schließen Sie den Wasserzulauf an Ihre Wasserversorgung
an (mit optionalem Drosselventil Wasser RV 10.5001). Be-
achten Sie die technischen Daten zur Wasserversorgung.
Das Drosselventil Wasser RV 10.5001 ist nicht geeignet für den
Betrieb am Kühlaggregat, da der Durchfluss zu stark reduziert wird.

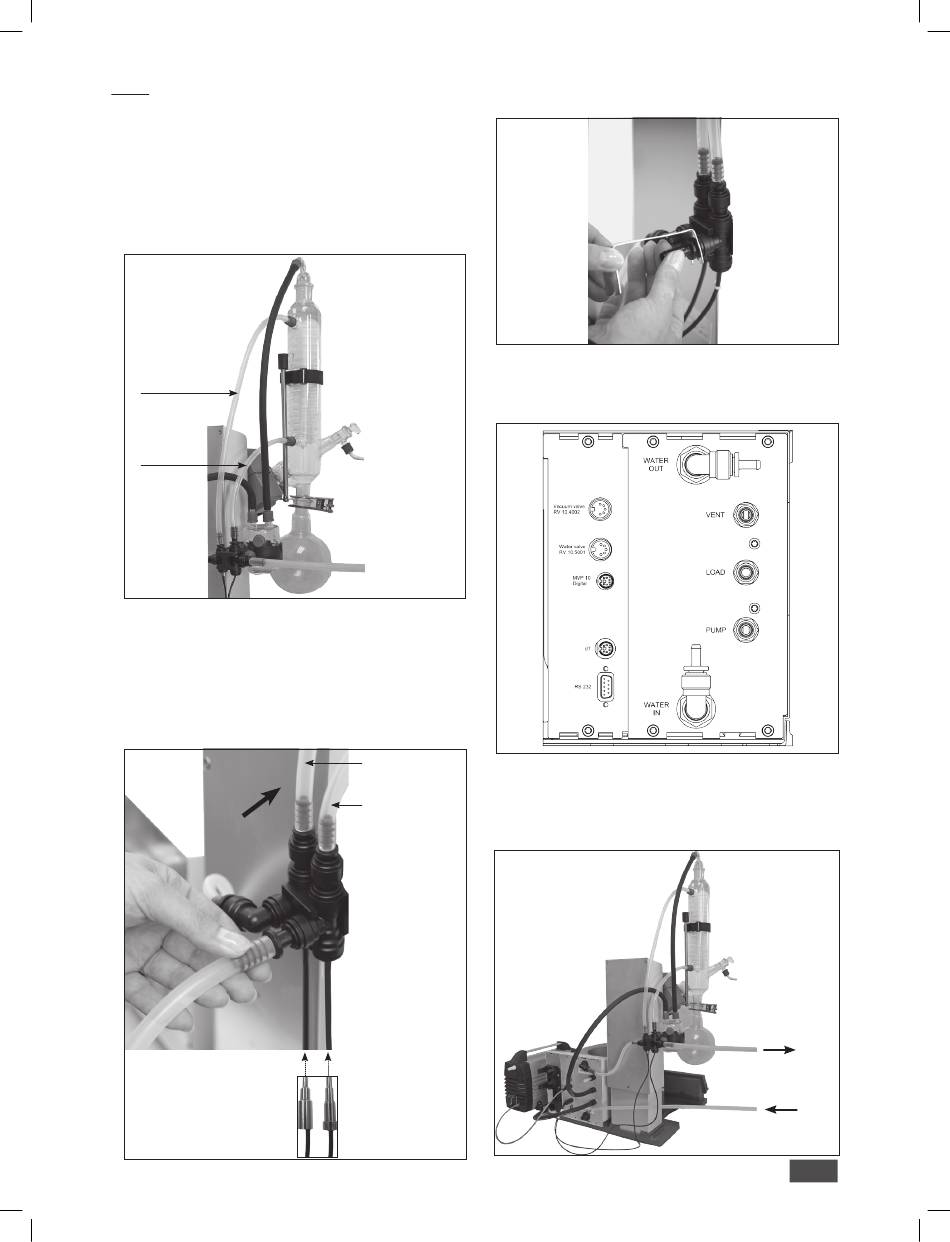

• Schließen Sie die Wasserschläuche am Glaskühler an (Kurzer
Schlauch (1) = Ablauf unten, langer Schlauch (2) = Zulauf oben)
und fixieren Sie die Schläuche.
2
1
• Schließen Sie den mitgelieferten Wasserablassschlauch durch Ste-
cken des Nippels bis zum Anschlag in die Anschlussbuchse.
Hinweis: Achten Sie auf den korrekten Anschluss von Zu- und
Ablauf des Kühlers.
Werden die Wasserzulauf- bzw. Wasserablaufschläuche nicht
entsprechend der Beschreibung bzw. Abbildung montiert, sind
automatische Destillationen nicht durchführbar, da die Tempera-
turwerte für Zu- bzw. Ablauf falsch ermittelt werden.
• Lösen Sie die Schlauchverbindung mit dem im Lieferumfang ent-
haltenen Griff.
• Stecken Sie das Ventilanschlusskabel (RV 10.5001 oder RV
10.4002) in die vorgesehene Buchse. Schließen Sie die drehzahl-
geregelte Vakuumpumpe an. Damit wechselt der RV 10 control
automatisch in den Drehzahl-Vakuum-Regelbetrieb.
Zulauf Kühler
• Verbinden Sie den LOAD-Anschluss mit der Woulff'schen Flasche,
sowie die Kondensatflasche und den Vakuumanschluss des Küh-
Ablauf Kühler
lers mit den im Lieferumfang enthaltenen Vakuumschläuchen. Be-
achten Sie, dass das Vakuum immer am höchsten Anschlusspunkt
des Kühlers angeschlossen wird.
Wasser aus
Wasser im
