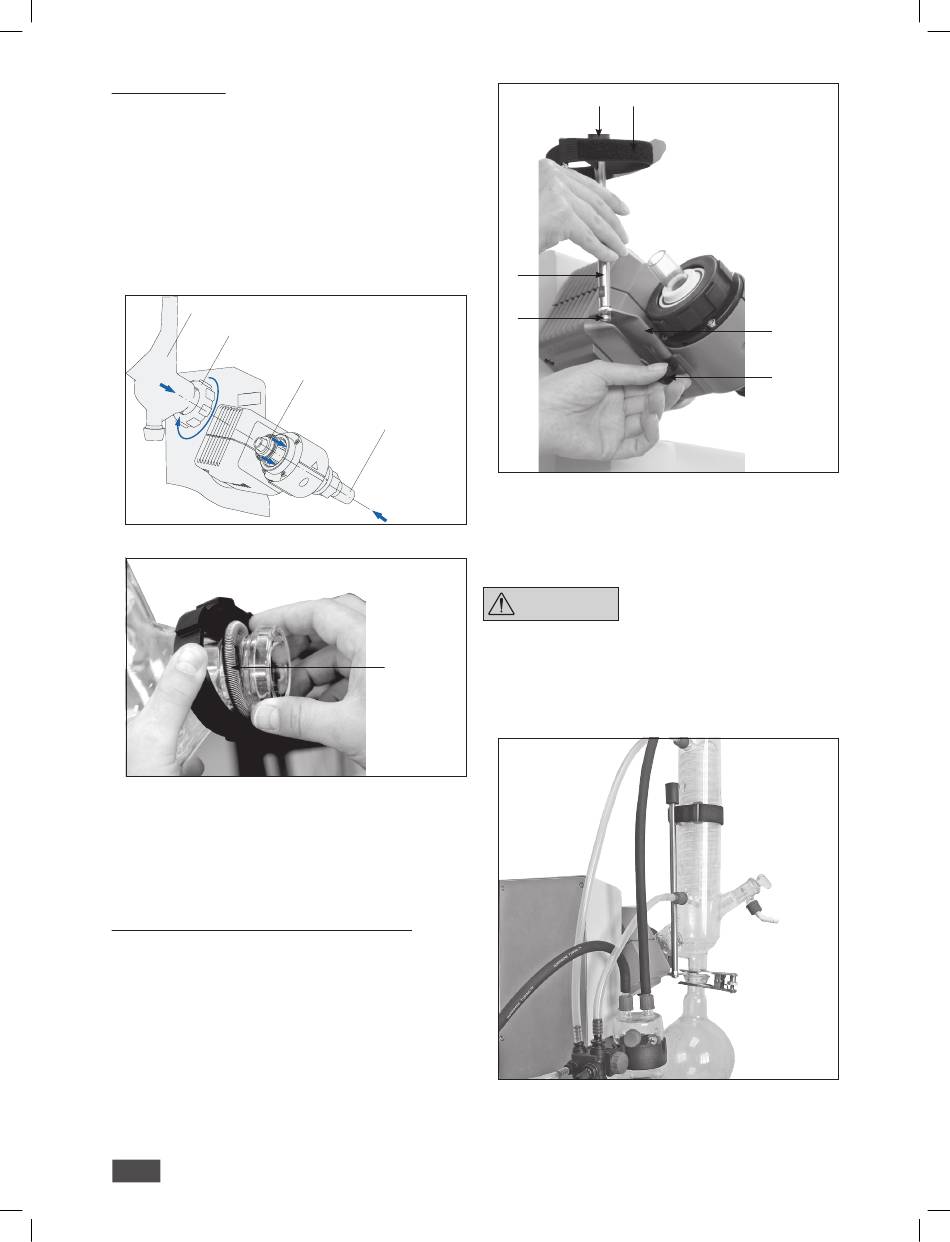

Erstinbetriebnahme
• Dampfdurchführungsrohr einsetzen (1).
• Dichtung einsetzen (2). Beachten Sie die Lage der Dichtung!
• Überwurfmutter (3b) über den Flansch des Kühlers (3a) schie-
ben.
• Ringfeder (3c) ebenfalls über den Flansch des Kühlers (3a)
schieben.
• Kühlers (3a) auf die Dichtung (2) aufsetzen.
• Die Überwurfmutter (3b) von Hand auf das Flanschgewinde
aufschrauben. Die Maschine 20 Minuten lang bei 120 U/min
laufen lassen. Die Überwurfmutter (3b) schließlich von Hand
neu anziehen.
Hinweis: Beachten Sie die Montageanleitung des Glassatzes.
3a
3b
Montage Kühlersicherung des vertikalen Glassatzes
• Montieren Sie die Kühlersicherung gemäß der Abbildung.
• Montieren Sie das Blech (1) mit der Rändelschraube (2).
• Stecken Sie den Stativstab (4) auf das Blech (1) und fixieren Sie
es mit der Mutter (3).
• Bringen Sie den Gummischutz (5) an.
• Befestigen Sie das Klettband (6) am Stativstab (4).
• Sichern Sie den vertikalen Glassatz mit dem Klettband (6).
12
2
1
Bei ordnungsgemäß montiertem Kühler und festgezogener
Überwurfmutter zum Fixieren des Kühlers am Rotationsantrieb,
wird kein Stativ benötigt.
Das Stativ dient lediglich zur Verdrehsicherung des Kühlers.
3c
Das Stativ wird nach der Montage des Kühlers am Rotationsantrieb
befestigt. Beachten Sie, dass der Kühler parallel zum Liftgehäuse
montiert ist.
5 6
4
3
Bei unsachgemäß montiertem Stativ
VORSICHT
können, verursacht durch starke Kräfte
am Klettband, Spannungen im Glas
entstehen, die zu Beschädigungen des
Glaskühlers führen können.
1
2
