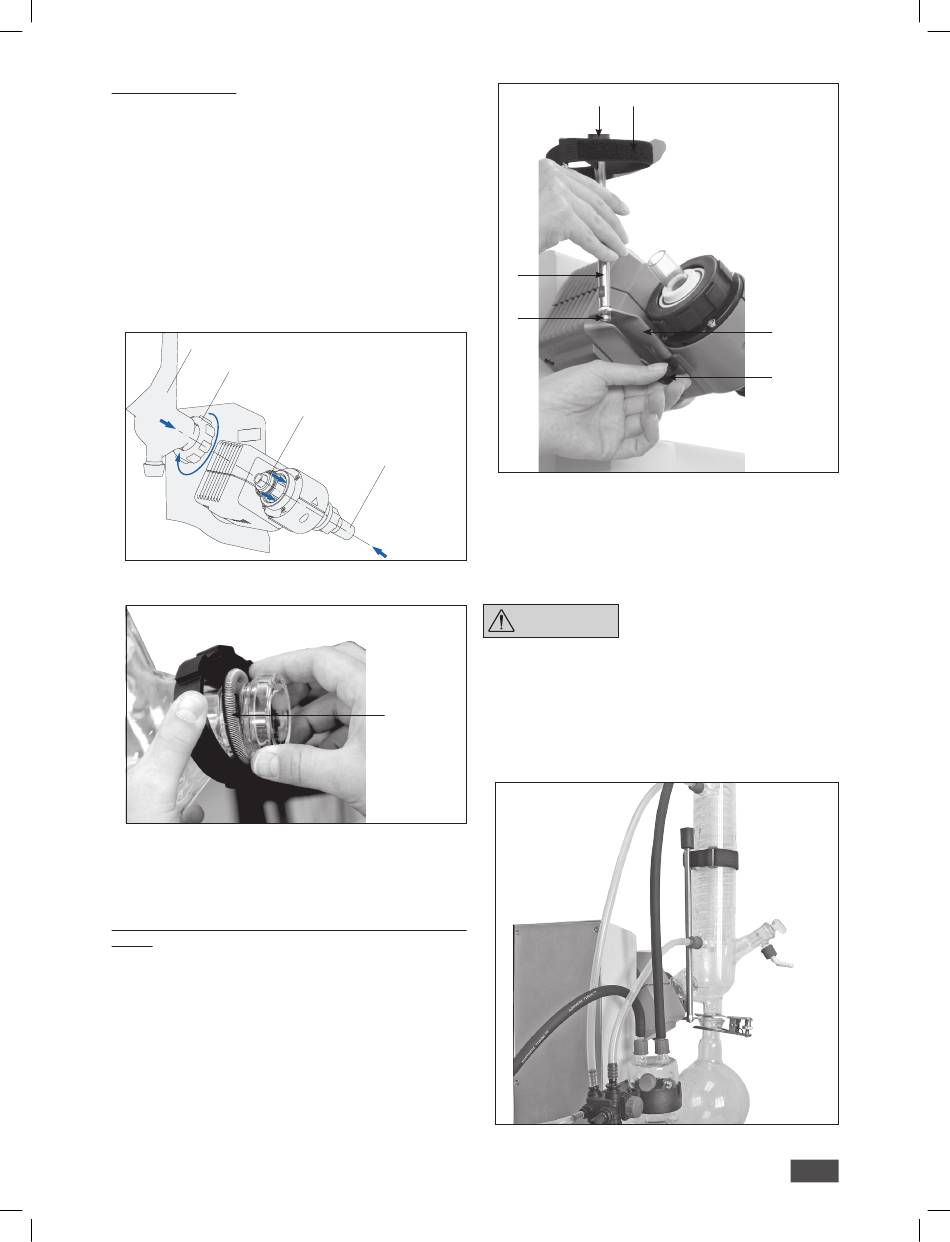

Pierwsze uruchomienie
• Włożyć rurę prowadzącą pary (1).
• Włożyć uszczelnienie (2). Zwrócić uwagę na położenie uszczel-
ki!
• Nasunąć nakrętkę kołpakową (3b) na kołnierz chłodnicy (3a).
• Nasunąć sprężynę pierścieniową (3c) również na kołnierz
chłodnicy (3a).
• Nałożyć chłodnicę (3a) na uszczelkę (2).
• Nakręcić nakrętkę kołpakową (3b) ręką na gwint kołnierza.
Maszynę pozostawić włączoną przez 20 minut z prędkością
obrotową 120 obr./min. Z powrotem dokręcić nakrętkę
kołpakową (3b) ręcznie.
Wskazówka: Przestrzegać instrukcji montażu zestawu naczyń
szklanych.
3a
3b
Montaż zabezpieczenia chłodnicy pionowego zestawu naczyń sz-
klanych
• Zamontować zabezpieczenie chłodnicy zgodnie z rysunkiem.
• Zamontować blachę (1) za pomocą śruby radełkowanej (2).
• Umieścić statyw prętowy (4) na blasze (1) i zamocować go za
pomocą nakrętki (3).
• Zamocować gumowe zabezpieczenie (5).
• Zamocować taśmę rzepową (6) na statywie prętowym (4).
• Zabezpieczyć pionowy zestaw naczyń szklanych za pomocą
taśmy rzepowej (6).
2
1
W przypadku prawidłowo zamontowanej chłodnicy i dokręconej
nakrętki kołpakowej mocującej chłodnicę do napędu obrotowego
nie jest potrzebny statyw.
Statyw służy jedynie jako zabezpieczenie chłodnicy przed
przekręceniem.
3c
Statyw należy zamocować po zakończeniu montażu chłodnicy
do napędu obrotowego. Zwrócić uwagę, aby chłodnica była
zamontowana równolegle do obudowy windy.
5 6
4
3
W przypadku
OSTROŻNIE
zamontowanego
pod wpływem
wywieranych na taśmę rzepową – w
szkle mogą powstawać naprężenia
mogące doprowadzić do uszkodzeń
szklanej chłodnicy.
1
2
nieprawidłowo
statywu –
intensywnych sił
