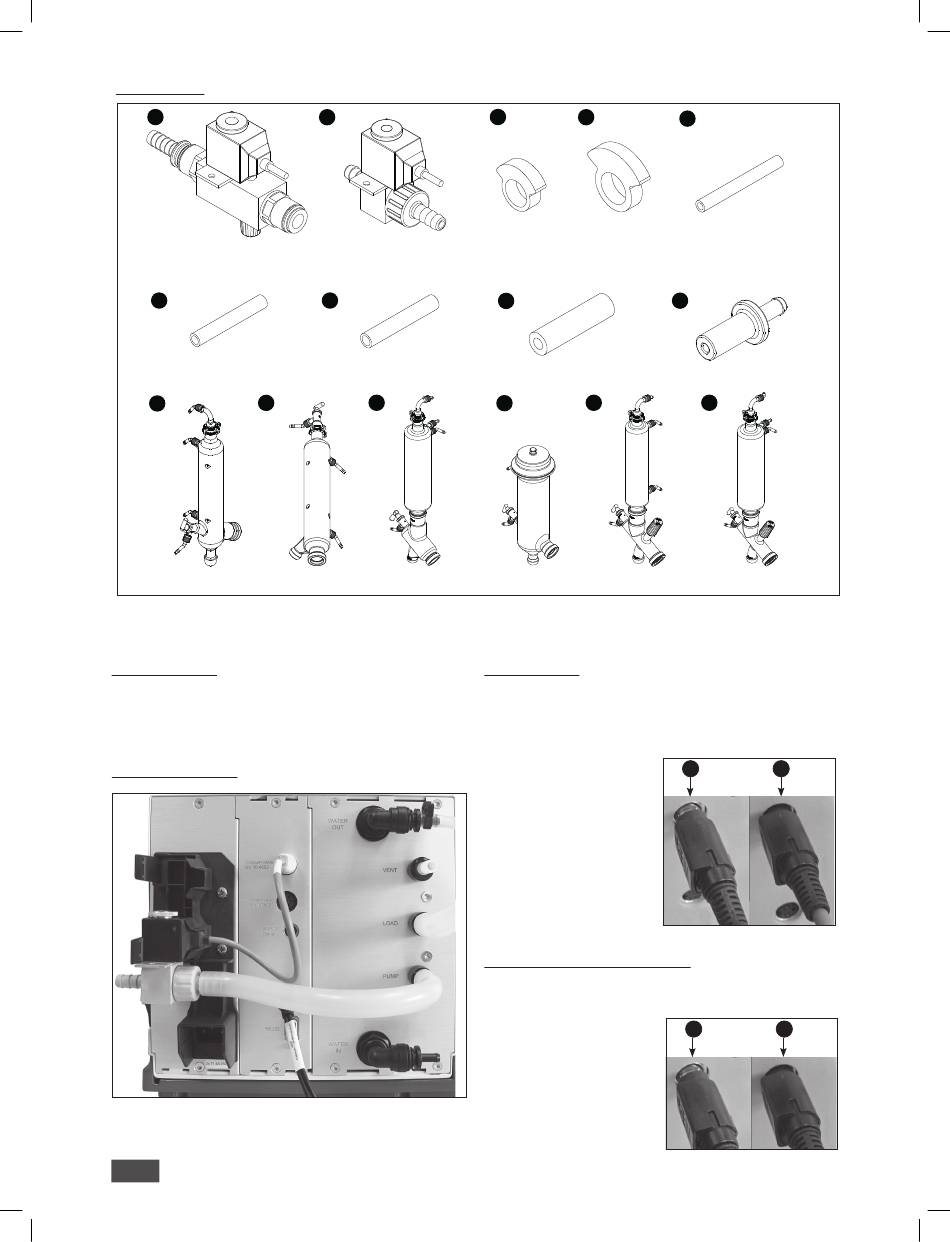

Hortum sistemi
1
RV 10.5001 Su vanası
Hortum kelepçesi (Opsiyonel)
6
Su için silikon hortum
(iç çap 6 mm)
10
10
RV 10.2_20
RV 10.1_10
Not: Bkz. sayfa 232 "Hortum sistemi bağlantı çizimleri".
RV 10 control işlemi
• Bu amaçla verilen brakete RV 10.4002 vakumu takın ve vakum
hortumunu valfe bağlayın.
RV 10.4002'yi bağlayın
214
3
2
RV 10.4002 Vakum valfi
Silikon hortum
kelepçesi,
poz. 5, 6 ve 7
7 8
Su için silikon hortum
(iç çap 7 mm)
10
10
RV 10.3_30
RV 10 auto işlemi
• Vakumun bir hız-vakum kontrol pompası ile normal çalışması
için ek valf gerekli değildir. Pompanın vakum girişini doğrudan
RV 10 pompa hortumu bağlantısına bağlayın.
• Pompa kontrolörü kablosunu RV 10 kontrole bağlayın.
Not: Pompa kontrolörü kab-
losunu bağlarken, geçme kilitli
fişin pompa kontrolörü kab-
lo bağlantısının içinde durma
konumuna takıldığından emin
olun.
RV 10 sıcaklık sensörünü (dT) bağlayın
• Sıcaklık sensörünü alt sokete (dT) bağlayın. Doğru ok yönünü her
zaman kontrol edin.
Not:
bağlarken, geçme kilitli fişin
sıcaklık sensörü bağlantısının
içinde
takıldığından emin olun.
4
5
Vakum hortumu
kelepçesi, poz. 8
9
Vakum hortumu
10
RV 10.4_40 RV 10.5_50
Sıcaklık sensörünü
durma konumuna
Su için silikon hortum
(iç çap 5 mm)
Su vanası konektörü
10
RV 10.6_60




