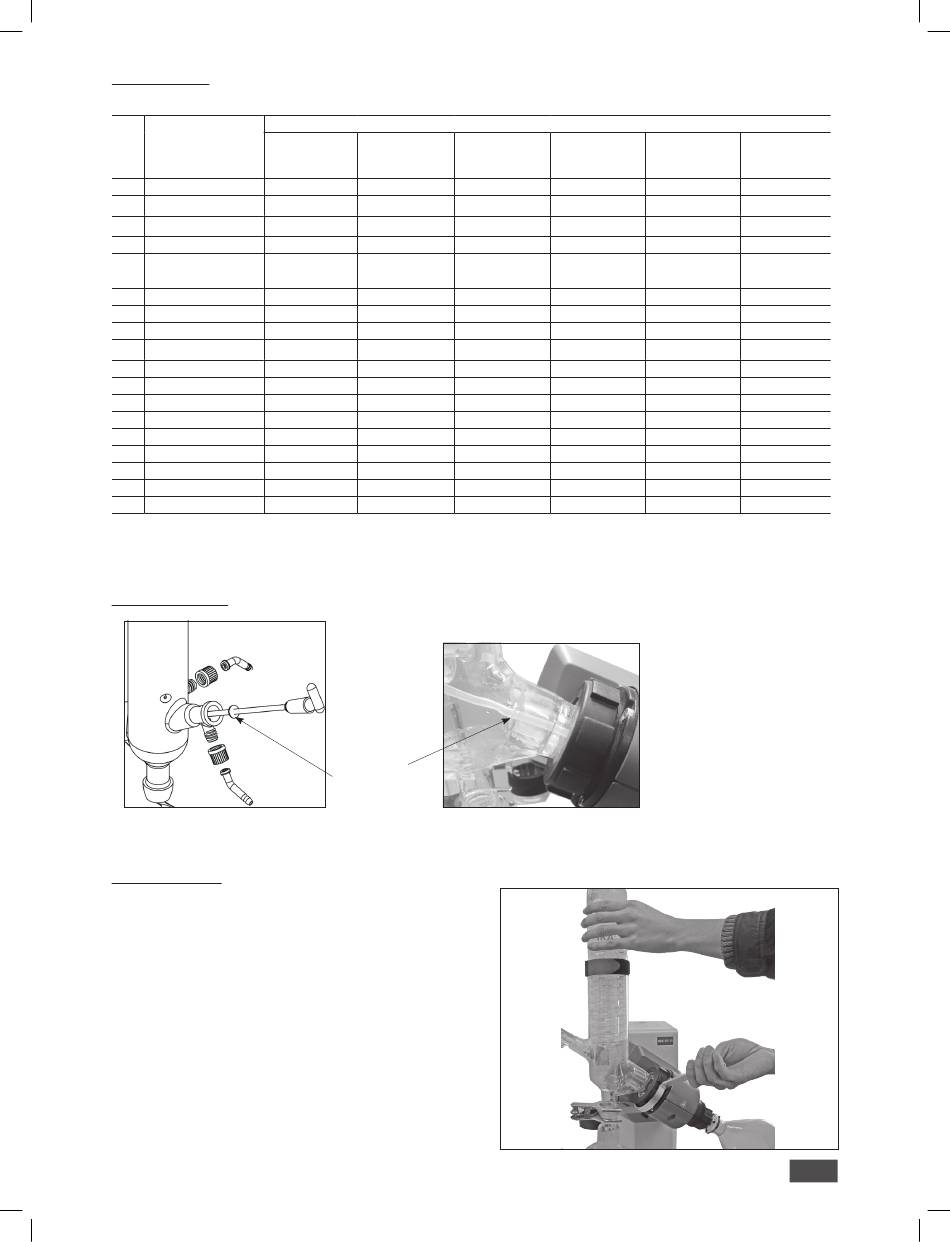

Montage Glassatz
Hinweis: Beachten Sie die „Zeichnungen für die Montage des Glassatzes" auf Seite 230.
Pos. Bezeichnung
unbeschichtet
RV 10.10 beschichtet
1 Auffangkolben
2 Klemme, Edelstahl
4 Absperrhahn
5 Rohr
6 Kühler 1 Vertikalkühler
7 Anschluss 1 Vakuumanschluss
8 Klemme, Kuststoff
10 Verdampferkolben 1000 ml
11 Kugelschliff-Klammer RV 05.10
12 Schraubverbindung Kappe
13 Schlauchanschluss
14 Verteiler
15 Verschlusskappe
16 Kartusche
17 Ring, geschlitzt
18 Scheibe
19 O-Ring
20 Stecker, Hochvakuum
Hinweis:
Das PTFE Rohr (5) mit der Scheibe (18) kann optinal bei den vertikalen Glassätzen montiert werden.
Es dient zur Befüllung des Verdampferkolbens bei Unterdruck im Glassatz.
Durch das Öffnen des Absperrhahnes (4) kann Lösemittel über das PTFE Rohr in den Verdampferkolben eingesaugt werden.
Montage der Scheibe
Hinweis: Achten Sie auf die korrekte Lage der Scheibe.
Demontage Kühler
• Verwenden Sie den mitgelieferten Ringschlüssel zum Lösen
festsitzender Überwurfmuttern.
• Lösen Sie die Überwurfmutter durch Drehen gegen den Uhrzei-
gersinn.
• Lösen Sie das Klettband.
Hinweis: Der Ringmaulschlüssel dient nur zum Entfernen des
Kühlers, den Kühler bitte von Hand festziehen.
RV 10.1 RV 10.2
unbeschichtet
RV 10.20 beschichtet RV 10.30 beschichtet
1 1
1 1
1 1
1 -
1 Diagonalkühler 1 Vertikal-Intensiv-
1 Einleithülse 1 Vakuumanschluss
1 1
1 1
1 1
4 4
4 4
- -
- -
- -
- -
1 -
- -
- -
Tropfkante
Menge
RV 10.3 RV 10.4
unbeschichtet unbeschichtet
RV 10.40 beschichtet RV 10.50 beschichtet
1 1
1 1
1 1
1 1
1 Trockeneiskühler
kühler
-
1 -
1 1
1 1
4 2
4 2
1 -
- 1
- 1
- 1
1 1
- 1
- -
RV 10.5 RV 10.6
unbeschichtet unbeschichtet
RV 10.60 beschichtet
1 1
1 1
1 1
1 1
1 Vertikalkühler 1 Vertikal-Intensiv-
kühler
1 Vakuumanschluss 1 Vakuumanschluss
1 1
1 1
1 1
4 4
4 4
1 1
- -
- -
- -
1 1
- -
1 1
