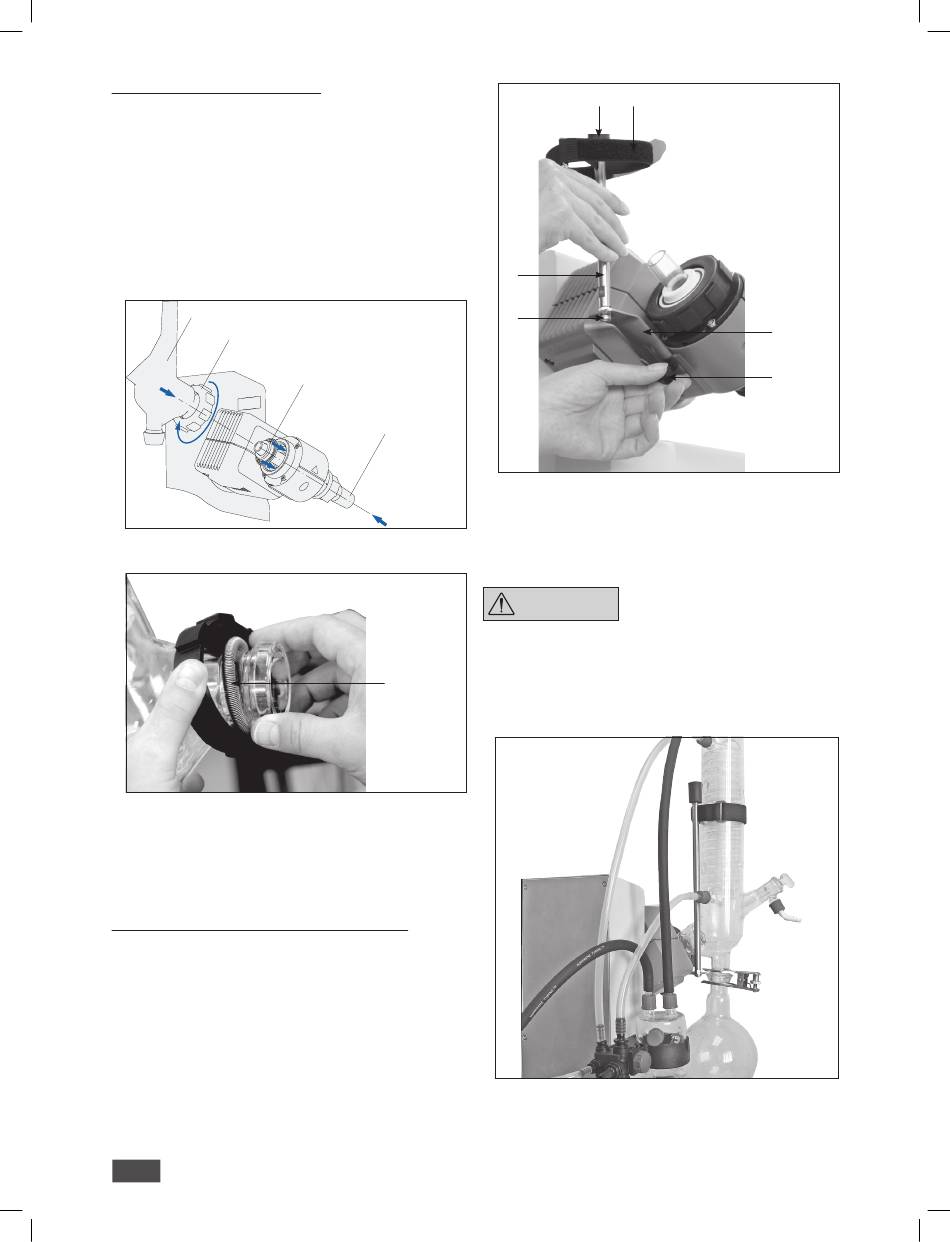

Primeira colocação em funcionamento
• Instalar o tubo de condução de vapor (1).
• Instalar a vedação (2). Observe a posição da vedação!
• Empurrar a porca de capa (3b) sobre o flange do condensador
(3a).
• Empurrar a mola anular (3c) também sobre o flange do con-
densador (3a).
• Montar o condensador (3a) sobre a vedação (2).
• Aparafusar a porca de capa (3b) manualmente no flange rosca-
do. Deixar a máquina funcionando durante 20 minutos a 120
rpm. Em seguida, reapertar a porca de capa (3b) manualmente.
Nota: Observe as instruções de montagem da vidraria.
3a
3b
Montagem fixação do condensador da vidraria vertical
• Monte a fixação do condensador conforme ilustrado.
• Monte a chapa (1) com o parafuso serrilhado (2).
• Coloque a barra do suporte (4) sobre a chapa (1) e fixe-a com a
porca (3).
• Monte a proteção de borracha (5).
• Fixe a fita de velcro (6) na barra do suporte (4).
• Prenda a vidraria vertical com a fita de velcro (6).
162
2
1
Se o condensador estiver corretamente montado e a porca de
capa devidamente apertada para fixação do condensador no
acionamento rotacional, a barra do suporte é desnecessária.
A barra serve apenas para evitar a torção do condensador.
3c
Depois da montagem do condensador, a barra é fixada no
acionamento rotacional. Certifique-se de que o condensador
esteja montado em paralelo à caixa do levantador.
5 6
4
3
Atenção: Em caso da montagem
CUIDADO
incorreta da barra de suporte, as forças
elevadas na fita de velcro podem causar
tensões no vidro, podendo resultar em
danos no condensador de vidro.
