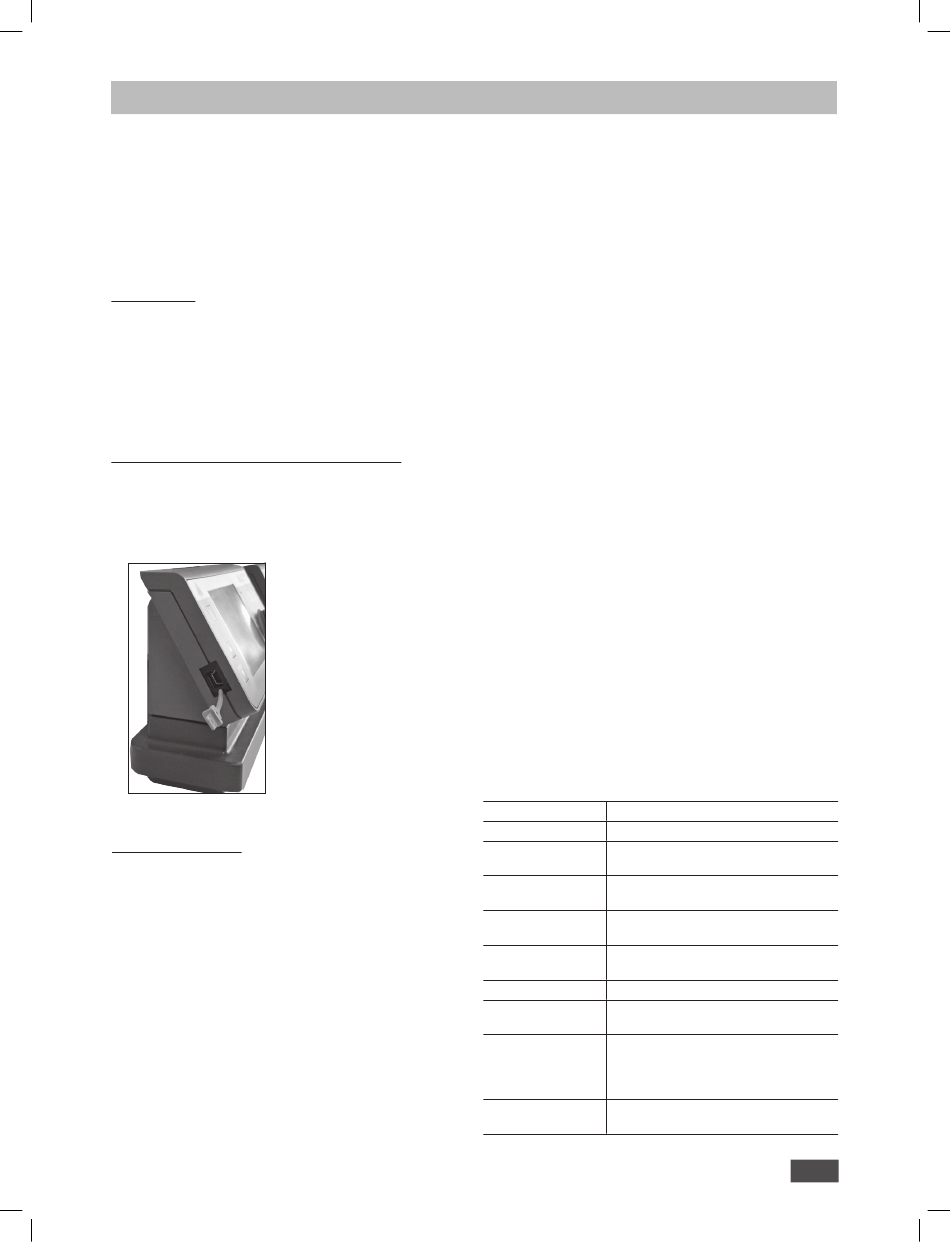

Cihaz, RS 232 veya USB arabirimi üzerinden labworldsoft
tuar yazılımı kullanılarak bir bilgisayar tarafından çalıştırılabilir.
Cihazın arkasındaki RS 232 arayüzü, 9 kutuplu SUB-D jakı ile
donatılmıştır ve bir bilgisayara bağlanabilir. Pimlerde seri sinyaller
bulunur. USB arabirimi sürücü ünitesindeki ekranın sol tarafında
bulunur ve birlikte verilen USB kablosunu kullanılarak bir bilgisa-
yara bağlanabilir.
Not: Lütfen sistem gereksinimleriyle birlikte kullanım talimatlarına
ve yazılıma dahil edilen yardım bölümüne uygun çalışın.
USB arabirimi
Evrensel Seri Veriyolu (USB) cihazı bilgisayara bağlayan seri veri
yoludur. USB cihazlarıyla donatılan cihazlar çalışma sırasında bir
bilgisayara bağlanabilir (çalışırken bağlama). Bağlı cihazlar e özelli-
kleri otomatik olarak tanınır. "Uzak" modda çalışmak ve bellenimi
güncellemek için USB arabirimini labworldsoft
USB cihazı sürücüleri:
USB cihazı sürücüleri İlk olarak, USB arabirimli IKA cihazlar için en
yeni sürücüyü:
http://www.ika.com/ika/lws/download/usb-driver.zip.
adresinden indirin ve kurulum dosyasını yürüterek sürücüyü yük-
leyin. Ardından IKA cihazını USB veri kablosu üzerinden bilgisayara
bağlayın. Veri haberleşmesi sanal COM portu üzerinden yapılır. Sa-
nal COM portlarının yapılandırması, komut söz dizimi ve komutları
RS 232 arabiriminde tarif edildiği gibidir.
Seri RS 232 arabirimi
Yapılandırma:
- Cihaz ve otomasyon sistemi arasındaki arabirim bağlantılarının
işlevleri, DIN 66 020 1. Bölüm uyarınca EIA standardı RS232'de
belirtilen sinyallerden seçilmiştir.
- Arabirimin elektrik özellikleri
paylaştırılmasında DIN 66 259 1. Bölüm uyarınca RS232
standardı geçerlidir.
- İletim süreci: başlatma-durdurma işleminde asenkron karakter
iletimi.
- İletim türü: tam çift yönlü
- Karakter formatı: başlatma-durdurma işlemi için DIN 66022'deki
veri biçimine göre karakter oluşturma. 1 başlatma biti, 7 karakter
biti, 1 eşlik biti (eşit), 1 durdurma biti.
- İletim hızı: 9600 bit/sn
- Veri akışı denetimi: yok
- Erişim prosedürü: cihazdan bilgisayara veri aktarımı sadece
bilgisayarın talebiyle gerçekleşir.
Arabirimler ve çıkışlar
® labora- Komut sözdizimi ve format:
Aşağıdakiler komut seti için geçerlidir::
- Komutlar genellikle bilgisayardan (Ana) laboratuvar cihazına
(Bağımlı) gönderilir.
- Laboratuar cihazı sadece bilgisayarın talebiyle gönderir. Hata gös-
tergeleri bile laboratuar cihazından bilgisayara kendiliğinden gön-
derilemez (otomasyon sistemi).
- Komutlar büyük harflerle iletilir.
- Ardışık parametreleri içeren komutlar ve parametreler en az bir
boşlukla ayrılmalıdır (Kod: hex 0x20).
- Her bağımsız komut (parametreler ve veriler dahil) ve her yanıt, Boş
CR LF (Kod: hex 0x0d hex 0x0A) ile tamamlanır maksimum 128
karakter uzunluğunda olabilir.
- Bir sayı arasında ondalık ayırıcı bir noktadır (Kod: hex 0x2E).
Yukarıdaki ayrıntılar, NAMUR çalışan şahıs tavsiyeleri ile mümkün
ile birlikte kullanın. olduğunca tutarlıdır (NAMUR, laboratuar kontrol ekipmanlarının
®
bağımsız öğeleri üzerinde analog ve dijital sinyaller için elektrik soke-
ti bağlantıları için tasarım tavsiyeleri, rev. 1.1).
NAMUR komutları ve ek özel IKA komutları sadece laboratuar cihazı
ve bilgisayar arasında haberleşme için düşük seviyede komutlar ola-
rak işlev görür. Uygun bir terminal veya haberleşme programıyla bu
komutlar doğrudan laboratuar cihazına iletilebilir. IKA yazılım paketi
labworldsoft
altında veri toplamak için kullanışlı bir araçtır ve örneğin motor hız
rampaları için grafik giriş özellikleri içerir.
Aşağıdaki tablo IKA ekipmanının anladığı (NAMUR) komutları öze-
tler.
Kullanılan kısaltmalar:
m =
X =
X =
X =
X =
X =
X =
X =
X =
X =
X =
NAMUR Komutları
IN_NAME
IN_PV_X
X = 4
IN_SOFTWARE
IN_SP_X
ve sinyal durumunun
X = 4
OUT_SP_X m
X = 1,60,61,62
RESET
START_X
X = 4,60,61,62
STATUS
STOP_X
X = 1,60, 61, 62
® , laboratuar cihazını kontrol etmek ve MS Windows
Numaralandırma parametresi (tamsayı)
2 Sıcaklık ısıtma banyosu
3 Güvenli sıcaklık ısıtma banyosuh
4 Dönüş hızı
60 Aralık süresi (1 - 5999 saniye, 1 <= m >=5999)
61 Zamanlayıcı (1 - 1440 saniye, 1 <= m >=1440)
62 Üst asansör konumu
(OUT_SP_62 1-> asansörü yukarı kaldır)
63 Alt asansör konumu
(OUT_SP_62 1-> asansörü aşağı indir)
66 Vakum kontrolörü basıncı
70 Vakum kontrolörü histerezisi
74 Menvişleme ortamı ısıtma banyosu
(OUT_SP_74 0=yağ, OUT_SP_74 1=su)
İşlev
Talep adı
Gerçek değeri okuyun
Yazılım kimlik numarası, tarih ve
sürüm talep edin
Hedef değer girişini oku
Hedef değeri m olarak ayarla
Normal çalışmaya geç
Cihaz (uzak) işlevini aç
Durum çıkışı
0: Kesintisiz manuel çalışma
1: Otomatik çalışma Başlatma (kesintisiz)
HATA z (z hatası numarası bkz. tablo)
Cihaz işlevini kapat. OUT_SP_X ile belirle-
nen değişkenler kayıtlı kalır
