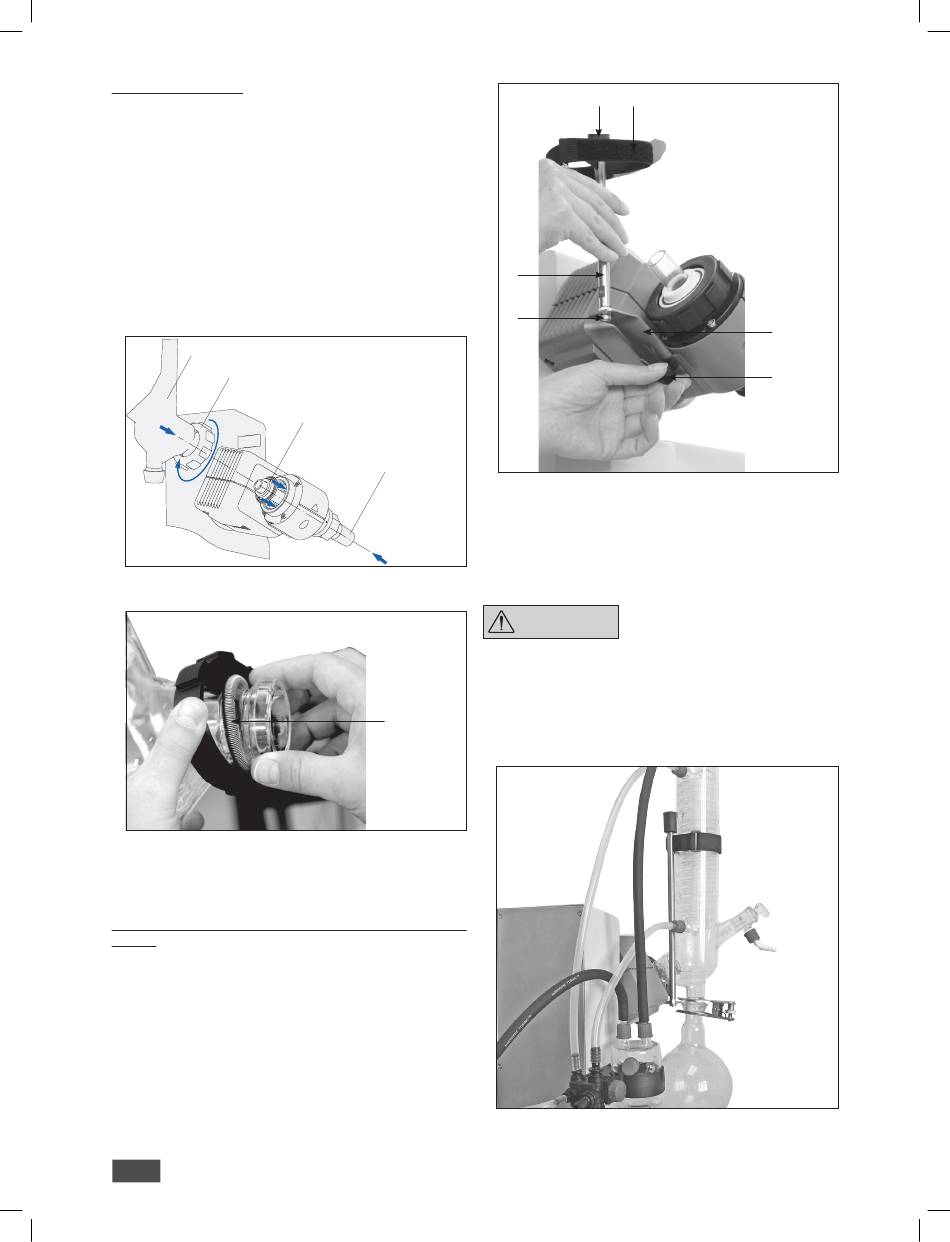

Prima messa in funzione
• Inserire il tubo del vapore (1).
• Inserire la guarnizione (2). Rispettare la posizione della guarnizi-
one!
• Infilare il dado a risvolto (3b) sulla flangia del condensatore ref-
rigerato (3a).
• Infilare anche la molla anulare (3c) sulla flangia del condensato-
re refrigerato (3a).
• Posizionare il condensatore refrigerato (3a) sulla guarnizione
(2).
• Avvitare manualmente il dado a risvolto (3b) sulla flangia. Far
funzionare la macchina per 20 minuti a 120 giri/min. Ora avvi-
tare manualmente il dado a risvolto (3b) in modo definitivo.
Nota: Osservare le istruzioni di montaggio del set di vetreria.
3a
3b
Montaggio protezione condensatore refrigerato per set di vetreria
verticale
• Montare la protezione del condensatore come indicato in figu-
ra.
• Montare la lamiera (1) con la vite a testa zigrinata (2).
• Montare l'asta per stativo (4) sulla lamiera (1) e fissarla con il
dado (3).
• Applicare la protezione di gomma (5).
• Fissare il velcro di chiusura (6) sull'asta per stativo (4).
• Fissare il set di vetreria verticale con il velcro di chiusura (6).
112
2
1
Con il condensatore refrigerato montato correttamente e il dado
a risvolto serrato non è necessario uno stativo per il fissaggio del
condensatore refrigerato sull'attuatore rotativo.
Lo stativo serve solo come protezione antitorsione del
condensatore refrigerato.
3c Dopo il montaggio del condensatore refrigerato lo stativo viene
fissato all'attuatore rotativo. Accertarsi che il condensatore
refrigerato sia montato parallelamente al corpo dell'elevatore.
5 6
4
3
Attenzione: Nel caso in cui lo stativo
CAUTELA
non sia montato correttamente, a
causa delle forze intense sul velcro di
chiusura possono instaurarsi tensioni
nel vetro in grado di danneggiare il
condensatore refrigerato in vetro.
1
2
