Kommunikation
Gerätename: Gerätename dient zum Identifizieren eines Geräts.
Bluetooth: In der Option „Bluetooth" kann der Benutzer die
„Bluetooth"-Funktion aktivieren bzw. deaktivieren.
Labworldsoft 5 protocol: Um den RV 10 auto in Labworldsoft 5

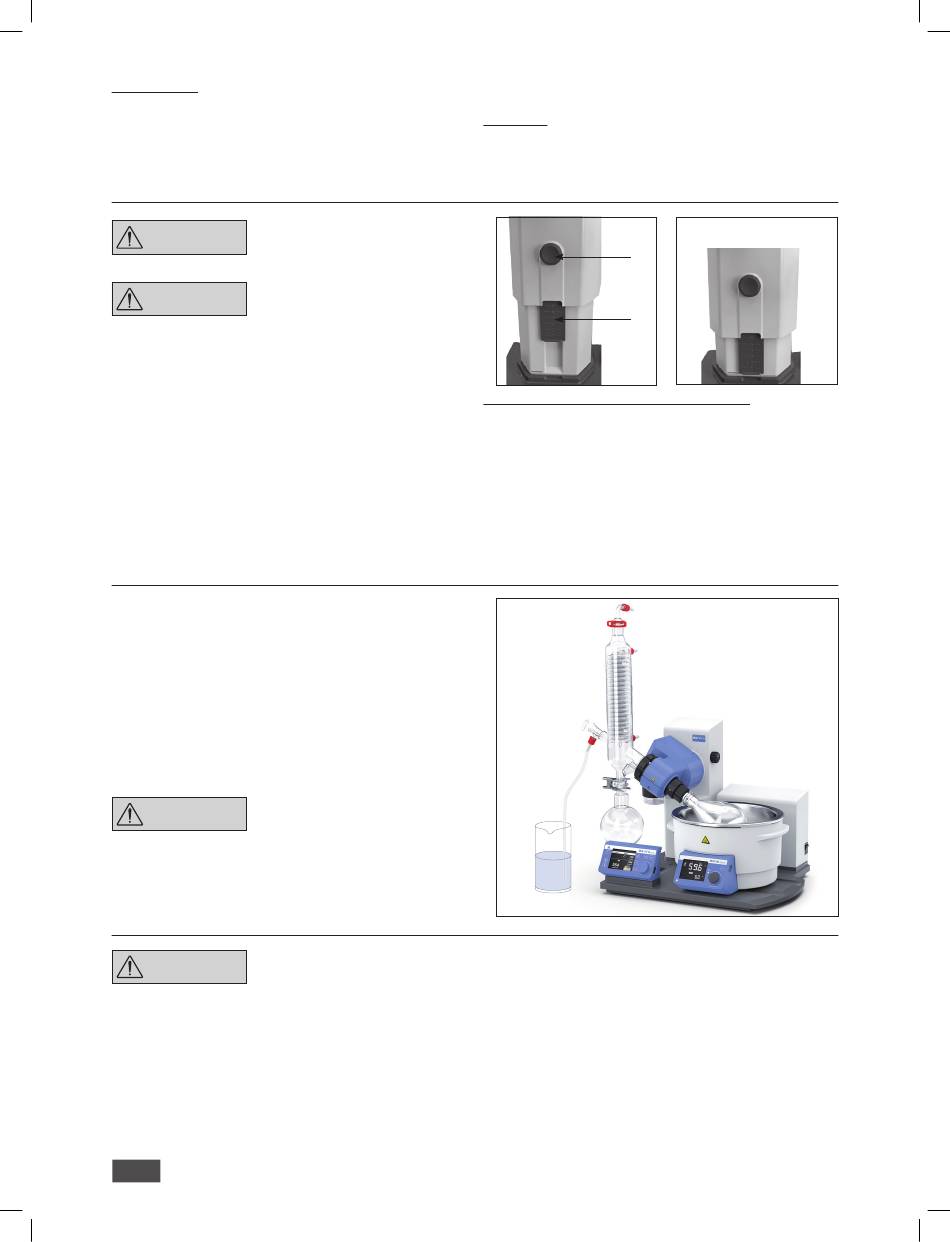

Einstellen des unteren Endanschlages
In Abhängigkeit von Kolbengröße, Ein-
VORSICHT
stellwinkel des Rotationsantriebes sowie
Heizbad- und Liftposition kann der Ver-
dampferkolben am Heizbad aufstehen.
Glasbruchgefahr!
VORSICHT
Begrenzen Sie mit dem variablen Endanschlag die untere Liftposition.
Im manuellen Modus ist eine beliebige Positionierung des Liftes
mittels der Tasten „" und „" möglich. Es erfolgt keine auto-
matische Abschaltung bei Kollision.
• Drücken Sie die Taste „" bis der Lift die gewünschte Position
erreicht.
Hinweis: Der Verdampferkolben sollte zu 2/3 im Heizbad ein-
tauchen.
• Zur Verstellung des Anschlagelementes (1) drücken Sie den zen-
tralen Knopf (2) an der Liftvorderseite
• Schieben Sie den Anschlag (1) in die gewünschte Position
• Drücken Sie die Taste „" bis der Lift den oberen Endanschlag
erreicht.
Hinweis: Der Weg ist von 0 – 6 cm begrenzt.
Befüllen des Verdampferkolbens
Manuelle Befüllung: Sie können vor Anlegen des Vakuums den
Verdampferkolben manuell befüllen. Der Verdampferkolben darf
nicht über die Hälfte seines Volumens hinaus gefüllt werden.
Automatisches Befüllen: Vor Befüllen des Verdampferkolbens
wird mittels Vakuumsteuerung die Glasapparatur auf Soll-Druck
geregelt.
• Befüllen Sie nun über die Nachspeiseleitung den Verdampfer-
kolbens.
• Aufgrund des vorhandenen Unterdrucks wird das Lösemittel in
den Verdampferkolben gesaugt. Dadurch können Sie die Löse-
mittelverluste durch Absaugen so gering wie möglich halten.
Maximal zulässige Zuladung (Ver-
VORSICHT
dampferkolben und Inhalt) beträgt 3
kg.
Aufstellung Heizbad
Beachten Sie auch die Betriebsanlei-
VORSICHT
tung des Heizbades IKA HB!
• Fahren Sie den Lift in die untere Position und überprüfen Sie
die Heizbadposition zur Lage des Verdampferkolbens. Bei Ver-
wendung von größeren Verdampferkolben (2 bzw. 3 Liter) bzw.
je nach eingestelltem Winkel des Rotationsantriebs können Sie
das Heizbad um 50 mm nach rechts verschieben.
• Befüllen Sie das Heizbad mit dem Temperiermedium bis der Ver-
dampferkolben zu 2/3 seines Volumens mit Temperiermedium
umgeben ist.
• Schalten Sie den Rotationsantrieb ein und erhöhen Sie die Dreh-
zahl langsam.
24
verwenden zu können, muss diese Option aktiviert werden.
Information
In der Option „Information" erhält der Benutzer einen Überblick
über die wichtigsten Systemeinstellungen des Geräts.
2
1
Überprüfen Sie die Funktion der Endabschaltung:
• Fahren Sie den Lift durch dauerhaftes Drücken der Taste „"
nach unten.
• Der Antrieb stellt bei Erreichen der eingestellten unteren Endla-
ge automatisch ab.
• Fahren Sie den Antrieb wieder in die obere Position.
Zur Aktivierung der Lift Sicherheitsanhebung nach längerem Still-
stand, fahren Sie den Lift vor Destillationsbeginn mehrmals moto-
risch in die unterste bzw. oberste Endlage. (siehe Kapitel Sicher-
heitshinweise - Sicherheitsanhebung)!
Hinweis: Vermeiden Sie Wellenbildung.
• Schalten Sie das Heizbad am Hauptschalter ein.
Hinweis: Vermeiden Sie Spannungen am Glas durch unterschied-
liche Verdampferkolben- und Heizbadtemperatur beim Absenken
des Verdampferkolbens in das Heizbad!
Hinweis: Verwenden Sie anderes Zubehör als das originale Zu-
behör von IKA, ist der Verschiebeweg des Heizbades von 50 mm
eventuell nicht mehr ausreichend, insbesondere beim Einsatz von
3 l - Verdampferkolben und Schaumbremse.
Verwenden Sie die IKA Anbauplatte RV 10.3000, um den Ver-
schiebeweg des Heizbades um 150 mm zu erweitern.
