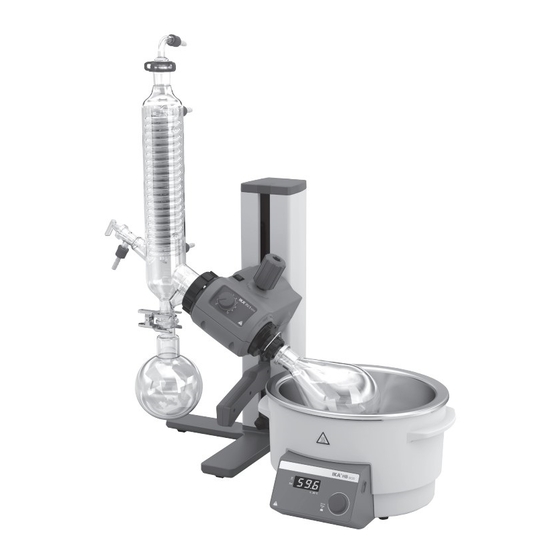

RV 3 eco

Publicité

loading

Sommaire des Matières pour IKA RV 3 eco

  • Page 1 RV 3 eco...
  • Page 3 FRANÇAIS...
  • Page 5 Déclaration UE de conformité ������������������������������������������������������������6 Explication des symboles ������������������������������������������������������������������� 6 Consignes de sécurité ����������������������������������������������������������������������� 7 Utilisation conforme ������������������������������������������������������������������������ 11 Déballage ��������������������������������������������������������������������������������������� 12 Conseils pratiques ��������������������������������������������������������������������������� 13 Montage����������������������������������������������������������������������������������������� 14 Tableau de commande �������������������������������������������������������������������� 21 Fonctionnement ������������������������������������������������������������������������������ 22 Entretien et nettoyage��������������������������������������������������������������������� 26 Accessoires �������������������������������������������������������������������������������������...
  • Page 6 EN 61010-1, EN 61010-2-051, EN 61326-1, EN 60529 et EN ISO 12100� Une copie de la déclaration de conformité UE complète peut être demandée en adressant un cour- riel à l’adresse sales@ika�com� Explication des symboles /// Symboles utilisés dans le présent mode d‘emploi Chapitre «...
  • Page 7 Incorrect Montre l‘exécution incorrecte d‘une action� Attention aux points suivants Indique des actions pour lesquelles un détail en particulier doit être pris en compte� Signal sonore Indique des actions pour lesquelles des signaux sonores sont audibles� Panne de courant Indique le redémarrage de l‘appareil après une panne de courant� Internet Indique des actions pour lesquelles des informations complémentaires www.
  • Page 8 Risque de bris de verre Le poids maximum admissible côté évaporateur (ballon d‘évaporation plus contenu) est de 3,0 kg� Des charges plus lourdes entraînent un risque de bris de verre au niveau du conduit de vapeur� En cas de lourdes charges, travaillez toujours à des vitesses de rotation lentes� De grandes �...
  • Page 9 la position du bain chauffant et du dispositif de levage, le ballon d‘évaporation sur le bain chauffant peut se relever� Régler une fin de course variable pour limiter la position inférieure du dispositif de levage� � Risque de blessures dues à des gaz ou des matières en suspension toxiques / caustiques Des gaz, vapeurs ou matières en suspension en concentrations dangereuses peuvent s‘échapper par la sortie ouverte du refroidisseur�...
  • Page 10 Éliminer les peroxydes présents� � Danger en cas de processus électrostatiques Des processus électrostatiques peuvent se produire entre le fluide et l‘unité d‘entraînement, pouvant entraîner des dangers dus à l‘électricité statique (risque d‘explosion, par ex�)� Exclure toute interaction entre le fluide et l‘unité d‘entraînement avant de mettre en �...
  • Page 11 › le séchage des poudres et granulés, › le recyclage des solvants� Nous recommandons une utilisation conjointement aux bains chauffants d‘IKA� La sécurité du travail n’est garantie qu’en utilisant les accessoires d’origine IKA� S‘assurer que l‘appareil ne soit ouvert que par un technicien� /// Domaine d’application Environnements intérieurs similaires à...
  • Page 12 Déballage /// Déballage Déballer l’appareil avec précaution� En cas de dommages, établir immédiatement un constat � correspondant (poste, chemin de fer ou transporteur)� /// Contenu de la livraison Dispositif de levage Câble électrique Sceller Tube de vapeur Vis à tête Rondelle dentée Base Cartouche...
  • Page 13 www. Raccord de flexible Ballon récepteur Pince NS29 (matière plastique) Ballon d’évaporation Condenseur Patte à rodage sphérique Tube (PTFE) Robinet d’arrêt Conseils pratiques La distillation est un processus thermique de séparation par évaporation suivie de condensation, pour les compositions de matières liquides sur la base de points d’ébullition spécifiques à la matière et dépendant de la pression�...
  • Page 14 Montage /// Entraînement RV 3 eco Monter la base de la levée � Après le déballage, installez la vis cylindrique M5x25 (E) (4x) et la rondelle éventail M5 (F) (4x) pour le montage du socle (G) avec le dispositif de course (A)�...
  • Page 15 Réglez l‘angle de l‘entraînement � 1� Retirez le dispositif de blocage pour le réglage de l‘angle de l‘entraînement de rotation, en tournant dans le sens antihoraire le bouton de réglage de l‘angle, conformément au marquage� 2� Réglez l‘angle de l‘entraînement de rotation� 3�...
  • Page 16 1� 2� CLICK 3� Montage et démontage du ballon d‘évaporation � Pour verrouiller, tourner dans le sens horaire� Pour déverrouiller, tourner dans le sens antihoraire� Monter le ballon d‘évaporation: › Placer le ballon d‘évaporation sur le tube de vapeur�...
  • Page 17 › Tournez l‘écrou en plastique avec le collier dans le sens inverse des aiguilles d‘une montre jusqu‘à ce que le collier repose sur la bride� › Tournez maintenant l‘écrou en plastique dans le sens des aiguilles d‘une montre jusqu‘à ce que le collier serre bien la bride� Maintenez pour cela le dispositif d‘arrêt du conduit de vapeur�...
  • Page 18 1� 2� 3�...
  • Page 19 Avis : Veillez sur le placement correct du disque! Larmier Description des condenseurs spéciaux � (voir les produits / accessoires à www�ika�com) - RV 10�3 Condenseur intensif vertical avec distributeur Condenseur intensif vertical à double paroi permettant des condensations particulièrement efficaces� Version disponible avec revêtement (RV 10�30) - RV 10�4 Condenseur à...
  • Page 20 /// Gainage Raccordez les flexibles d‘eau (H O) au condenseur selon le principe du courant contraire� � Etablissez les connexions de vide au condenseur, au flacon de Woulfe, au contrôleur de vide � avec soupape et pompe à vide� Raccordez toujours le flexible de vide (vac) au condenseur en son point le plus élevé pour �...
  • Page 21 Tableau de commande Base Interrupteur Poignée de réglage en hauteur Bouton de réglage de l’angle Entraînement Verrerie Bain chauffant Bouton de réglage de la vitesse de rotation...
  • Page 22 Fonctionnement /// Demarrage Une fois la fiche secteur branchée, l‘appareil est prêt à fonctionner� � Allumez ou éteignez l‘appareil à l‘interrupteur secteur� � Réglez la vitesse de rotation à l‘aide du bouton de réglage prévu� Le cadran gradué de 1 à 10 correspond à...
  • Page 23 /// Installation du bain chauffant Avis : Lisez également le mode d‘emploi du bain chauffant! Abaissez le dispositif de levage dans sa position inférieure et vérifiez la position du bain � chauffant par rapport à celle du ballon d‘évaporation� En cas d‘utilisation d‘un grand ballon d‘évaporation et selon l‘angle de l‘entraînement de rotation, vous pouvez décaler le bain chauffant vers la droite�...
  • Page 24 /// Réglage de la butée finale inférieure Avis : En fonction de la taille du ballon, de l‘angle de réglage de l‘entraînement de rotation, ainsi que la position du bain chauffant et du dispositif de levage, le ballon d‘évaporation peut se lever sur le bain chauffant�...
  • Page 25 /// Montage du statif RV 3�1 (accessoire) Montez la fixation de condenseur comme illustré Montez la tôle (A) avec la vis moletée (B)� � Insérez la tige du statif (D) sur la tôle (A) et fixez-la avec l‘écrou (C)� � Posez la protection en caoutchouc (E)�...
  • Page 26 /// Nettoyage : Pour le nettoyage, débrancher la fiche secteur� � Ne nettoyez les appareils IKA qu’avec des produits de nettoyage approuvés par IKA : � Eau avec adjonction de tensioactif / isopropanol� Porter des gants de protection pour nettoyer l‘appareil�...
  • Page 27 Élimination des erreurs Toutes les anomalies de fonctionnement sont signalées par un bip� � Procédez alors comme suit: › eteindre l’appareil à l’interrupteur, › prendre les mesures correctives, › redémarrer l’appareil� Signal de défaut | Causes | Effet | Solutions Bip continu Causes ›...
  • Page 28 Sous réserve de modifications techniques! Garantie Selon les conditions générales de vente d‘IKA, la garantie a une durée de 24 mois� En cas de de- � mande de garantie, s‘adresser au distributeur ou expédier l‘appareil accompagné de la facture et du motif de la réclamation directement à...
  • Page 29 Tableau des solvants (sélection) Solvant Formule Pression de point d‘ébullition 40 ° C dans mbar (Pour HB env� 60 ° C) Acetic acid Acetone Acetonitrile N-Amylalcohol n-Pentanol n-Butanol tert� Butanol 2-Methyl-2-Propanol Butylacetate Chlorobenzene Chloroform CHCI Cyclohexane Dichloromethane atm� press� Methylenechloride atm�...
  • Page 30 VIETNAM IKA Vietnam Company Limited Phone: +84 28 38202142 eMail: sales�lab-vietnam@ika�com Discover and order the fascinating products of IKA online: www.ika.com IKAworldwide IKAworldwide /// #lookattheblue @IKAworldwide Technical specifications may be changed without prior notice�...
