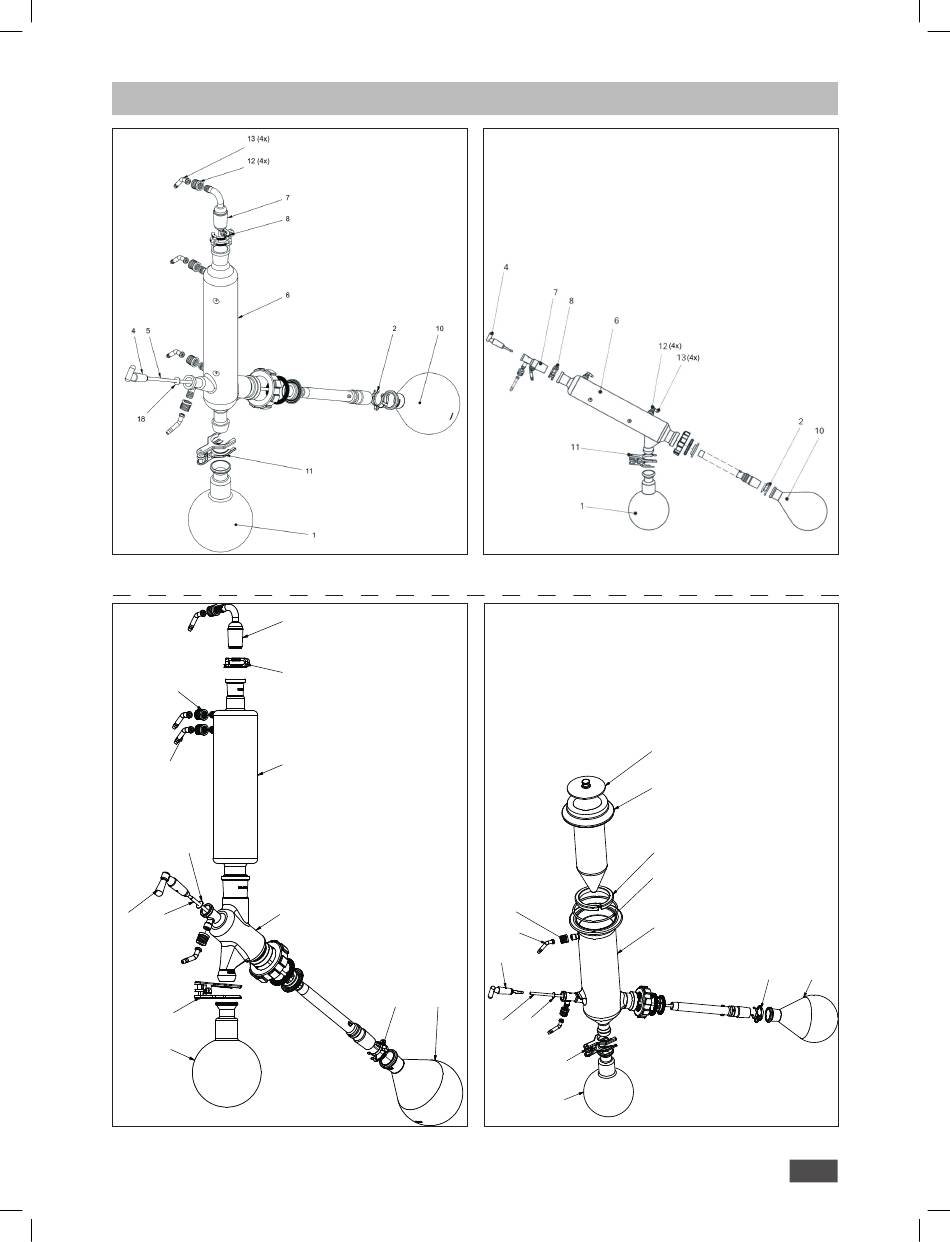

Zeichnungen für die Montage des Glassatzes/Drawings for mounting the glassware
RV 10.1 unbeschichtet/non-coated
RV 10.10 beschichtet/coated
7
8
12 (4x)
6
13 (4x)
18
14
5
4
11
1
RV 10.3 unbeschichtet/non-coated
RV 10.30 beschichtet/coated
RV 10.2 unbeschichtet/non-coated
RV 10.20 beschichtet/coated
12 (2x)
13 (2x)
4
2 10
5 18
11
1
RV 10.4 unbeschichtet/non-coated
RV 10.40 beschichtet/coated
15
16
17
19
6
2 10
