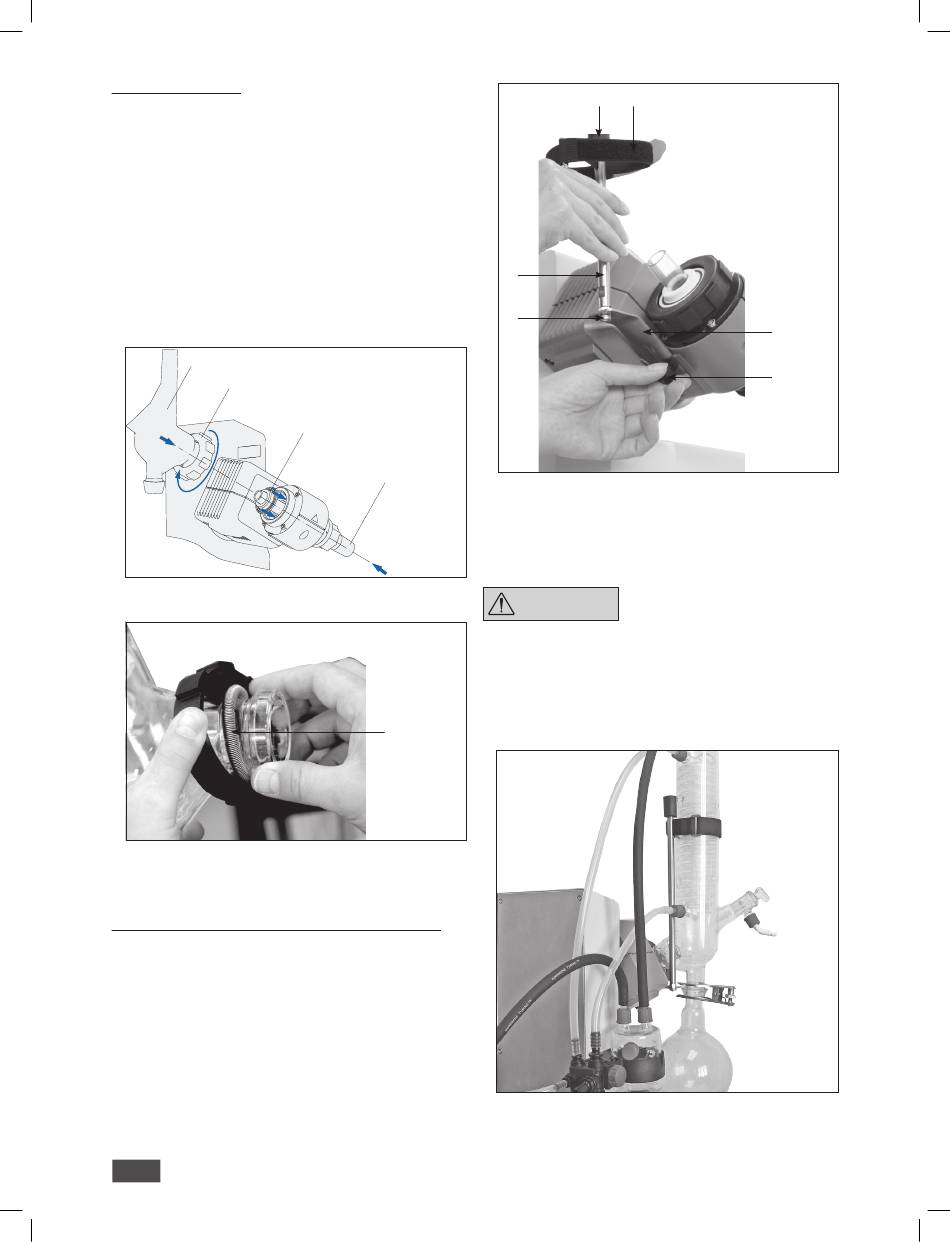

Avant la mise en service
• Montez le conduit de vapour (1).
• Montez le joint (2). Attention à la position du joint d'étanchéité !
• Poussez l'écrou d'accouplement (3b) sur la bride du refroidis-
seur (3a).
• Poussez également le ressort-bague (3c) sur la bride du refroi-
disseur (3a).
• Placez le refroidisseur (3a) sur le joint (2).
• Visser l'écrou d'accouplement (3b) à la main sur le filetage de
la bride. Laisser tourner la machine pendant 20 minutes à 120
tr/min. Pour terminer, resserrer l'écrou d'accouplement (3b) à la
main.
Remarque : suivez les instructions de montage de la verrerie.
3a
3b
Montage de la fixation de condenseur de la verrerie verticale
• Montez la fixation de condenseur comme illustré
• Montez la tôle (1) avec la vis moletée (2).
• Insérez la tige du statif (4) sur la tôle (1) et fixez-la avec l'écrou
(3).
• Posez la protection en caoutchouc (5).
• Fixez la bande Velcro
(6) sur la tige du statif (4).
®
• Bloquez la verrerie verticale avec la bande Velcro
62
2
1
Si le condenseur est correctement monté et l'écrou d'accouplement
pour le fixer à l'entraînement de rotation bien serré, un statif n'est
pas nécessaire.
Le statif sert uniquement d'élément anti-rotation pour le
condenseur.
Le statif est fixé après le montage du condenseur sur
l'entraînement de rotation. Veillez à ce que le condenseur soit
3c
monté parallèlement au boîtier du dispositif de levage.
(6).
®
5
6
4
3
Si le statif n'est pas correctement
PRUDENCE
monté, des tensions sont générées
dans le verre par des forces élevées
au niveau de la bande Velcro, pouvant
entraîner
condenseur en verre.
1
2
des
dommages
sur
le
