Secondo livello: come esempio viene riportata la sequenza di operazioni per cambiare l'impostazione di fabbrica dei parametri ed aumentare il "Tempo
Pausa" a 60s (entrata su L1 e livello su L5) e ridurre la "Forza Motore" per cancelli leggeri (entrata su L5 e livello su L2).

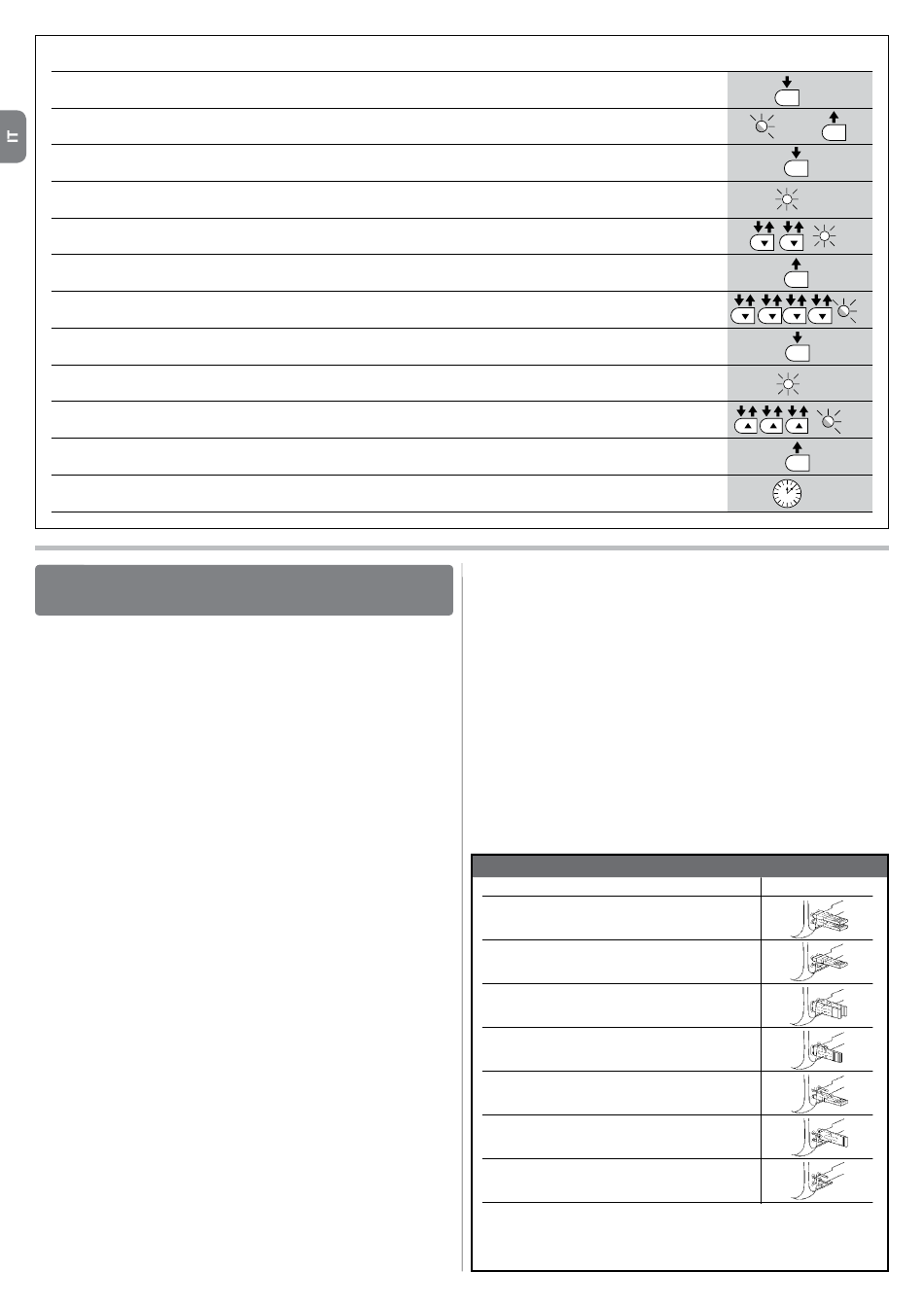

01. Premere e tenere premuto il tasto Set per circa 3 secondi;
02. Rilasciare il tasto quando il led L1 inizia a lampeggiare;
03. Premere e mantenere premuto il tasto "Set", il tasto "Set" va mantenuto premuto durante tutti i passi 5 e 6;
04. Attendere circa 3 secondi fino a quando si accende il Led L3, che rappresenta il livello attuale del "Tempo pausa";
05. Premere 2 volte il tasto t per spostare il led acceso su L5 che rappresenta il nuovo valore "Tempo pausa";
06. Rilasciare il tasto Set;
07. Premere 4 volte il tasto t per spostaril led lampeggiante su L5;
08. Premere e mantenere premuto il tasto "Set", il tasto "Set" va mantenuto premuto durante tutti i passi 9 e 10;
09. Attendere circa 3 secondi fino a quando si accende il Led L5, che rappresenta il livello attuale della "Forza Motore";
10. Premere 3 volte il tasto s per spostare il led acceso su L2 che rappresenta il nuovo valore "Forza Motore";
11. Rilasciare il tasto Set;
12. Attendere 10s per uscire dalla programmazione per fine tempo massimo
9
APPROFONDIMENTI

9.1 - Aggiunta o rimozione dispositivi

Ad una automazione con SLIGHT è possibile aggiungere o rimuovere dispositi-
vi in qualsiasi momento. In particolare a "BlueBUS" ed all'ingresso "STOP" pos-
sono essere collegati vari tipi di dispositivi come indicato nei paragrafi seguenti.
Dopo aver aggiunto o rimosso dei dispositivi è necessario rifare l'ap-
prendimento dei dispositivi come descritto nel paragrafo "9.1.6 Appren-
dimento altri dispositivi.

9.1.1 - BlueBUS

BlueBUS è una tecnica che permette di effettuare i collegamenti dei dispositivi
compatibili con soli due conduttori sui quali transita sia l'alimentazione elettrica
che i segnali di comunicazione. Tutti i dispositivi vengono collegati in paralle-
lo sugli stessi 2 conduttori di BlueBUS e senza necessità di rispettare alcu-
na polarità; ogni dispositivo viene riconosciuto singolarmente poiché durante
l'installazione gli viene assegnato un indirizzo univoco. A BlueBUS si possono
collegare ad esempio: fotocellule, dispositivi di sicurezza, pulsanti di comando,
spie di segnalazione ecc. La centrale di controllo di SLIGHT riconosce uno ad
uno tutti i dispositivi collegati attraverso un'opportuna fase di apprendimento
ed è in grado di rilevare con estrema sicurezza tutte le possibili anomalie. Per
questo motivo ogni volta che viene aggiunto o tolto un dispositivo collegato
a BlueBUS occorrerà eseguire nella centrale la fase di apprendimento come
descritto nel paragrafo "9.1.6 Apprendimento altri dispositivi".

9.1.2 - Ingresso STOP

STOP è l'ingresso che provoca l'arresto immediato della manovra seguito da
una breve inversione. A questo ingresso possono essere collegati dispositi-
vi con uscita a contatto normalmente aperto "NA", normalmente chiuso "NC"
oppure dispositivi con uscita a resistenza costante 8,2KΩ, ad esempio bordi
sensibili.
Come per BlueBUS, la centrale riconosce il tipo di dispositivo collegato all'in-
gresso STOP durante la fase di apprendimento (vedere paragrafo "9.1.6
Apprendimento altri dispositivi"); successivamente viene provocato uno STOP
quando si verifica una qualsiasi variazione rispetto allo stato appreso.
Con opportuni accorgimenti è possibile collegare all'ingresso STOP più di un
dispositivo, anche di tipo diverso:
• Più dispositivi NA si possono collegare in parallelo tra di loro senza alcun
limite di quantità.
• Più dispositivi NC si possono collegare in serie tra di loro senza alcun limite di
quantità.
• Due dispositivi con uscita a resistenza costante 8,2KΩ si possono collegare
in parallelo; se vi sono più di 2 dispositivi allora tutti devono essere collegati
"in cascata" con una sola resistenza di terminazione da 8,2KΩ.
• È possibile la combinazione di NA ed NC ponendo i 2 contatti in parallelo
10 – Italiano
con l'avvertenza di porre in serie al contatto NC una resistenza da 8,2KΩ (ciò
rende possibile anche la combinazione di 3 dispositivi: NA, NC e 8,2KΩ).
ATTENZIONE – Se l'ingresso STOP è usato per collegare dispositivi con
funzioni di sicurezza solo i dispositivi con uscita a resistenza costan-
te 8,2KΩ garantiscono la categoria 3 di sicurezza ai guasti secondo la
norma EN 954-1.

9.1.3 - Fotocellule

Il sistema "BlueBUS" consente, tramite l'indirizzamento con gli appositi ponti-
celli, il riconoscimento delle fotocellule da parte della centrale e di assegnare la
corretta funzione di rilevazione. L'operazione di indirizzamento va fatta sia sul
TX che sul RX (ponendo i ponticelli nello stesso modo) verificando che non vi
siano altre coppie di fotocellule con lo stesso indirizzo.
In un automatismo per cancelli scorrevoli con SLIGHT è possibile installare le
fotocellule secondo quanto rappresentato nella tabella 9 e fig. A.
Dopo l'installazione o la rimozione di fotocellule occorrerà eseguire nella centra-
le la fase di apprendimento come descritto nel paragrafo "9.1.6 Apprendimento
altri dispositivi".
TABELLA 9 - INDIRIZZI DELLE FO
Fotocellula
FOTO
Fotocellula esterna h = 50
con intervento in chiusura
FOTO II
Fotocellula esterna h = 100
con intervento in chiusura
FOTO 1
Fotocellula interna h = 50
con intervento in chiusura
FOTO 1 II
Fotocellula interna h = 100
con intervento in chiusura
FOTO 2
Fotocellula esterna con intervento in apertura
FOTO 2 II
Fotocellula interna con intervento in apertura
FOTO 3
Fotocellula unica che copre tutto
l'automatismo
ATTENZIONE – L'installazione di FOTO 3 assieme a FOTO II richiede che
la posizione degli elementi che compongono la fotocellula (TX - RX) rispetti
l'avvertenza riportata nel manuale di istruzioni delle fotocellule.
SET
3 s
SET
L1
SET
L3 3 s
L5
SET
SET
L5 3 s
SET
10 s
Ponticelli
L5
L2
