Drehen des Displays

42
Elektrischer Anschluss
Mögliches Kabel für die Wilo Net Kommunikation:
ƒ
Y(ST)Y 2x2x0,6 Fernmeldekabel
Pumpe Wilo Net Terminierung
Pumpe 1 eingeschaltet
Pumpe 2 ausgeschaltet
Pumpe 3 ausgeschaltet
Pumpe 4 ausgeschaltet
Pumpe X eingeschaltet

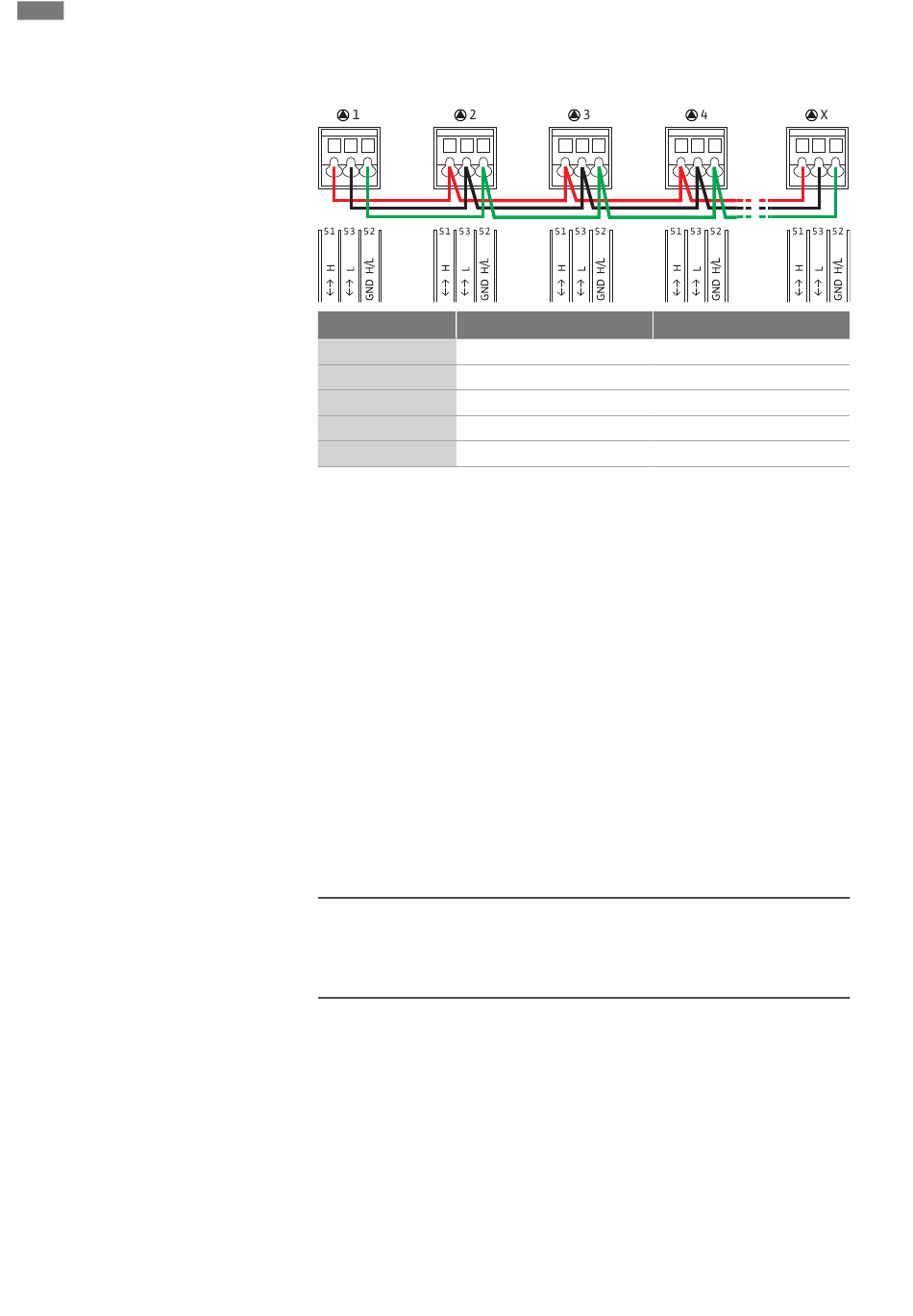

Tab. 13: Wilo Net Verkabelung
Anzahl der Wilo Net Teilnehmer:
Im Wilo Net können maximal 21 Teilnehmer miteinander kommunizieren, dabei zählt
jeder einzelne Knoten als Teilnehmer. D. h. eine Doppelpumpe besteht aus zwei Teil-
nehmern. Auch die Integration eines Wilo Smart-Gateways nimmt einen eigenen Kno-
ten in Anspruch.
Beispiel 1:
Falls ein Multi-Flow Adaptation System aus Doppelpumpen aufgebaut wird, berück-
sichtigen, dass maximal 5 Doppelpumpen über Wilo Net im MFA-Verbund miteinander
kommunizieren können. Zusätzlich zu diesen maximal 5 Doppelpumpen können bis zu
10 weitere Einzelpumpen in den Verbund aufgenommen werden.
Beispiel 2:
Die Primärpumpe eines Multi-Flow Adaptation Systems ist eine Doppelpumpe und das
ganze System soll über ein Gateway fernüberwachbar werden.
ƒ
Primäre Doppelpumpe = 2 Teilnehmer (z. B. ID 1 und 2)
ƒ
Wilo-Smart Gateway = 1 Teilnehmer (z. B. ID 21)
Weitere Beschreibungen siehe Kapitel „Anwendung und Funktion der Wilo Net Schnitt-
stelle" [} 101].
VORSICHT
Bei unsachgemäßer Fixierung des graphischen Displays und unsachgemäßer Monta-
ge des Elektronikmoduls ist die Schutzart IP 55 nicht mehr gewährleistet.
• Darauf achten, dass keine Dichtungen beschädigt werden!
Wilo Net Adresse
1
2
3
4
X
