fr
6.4 Positions de montage autorisées
et modification de la disposition
des composants avant installation

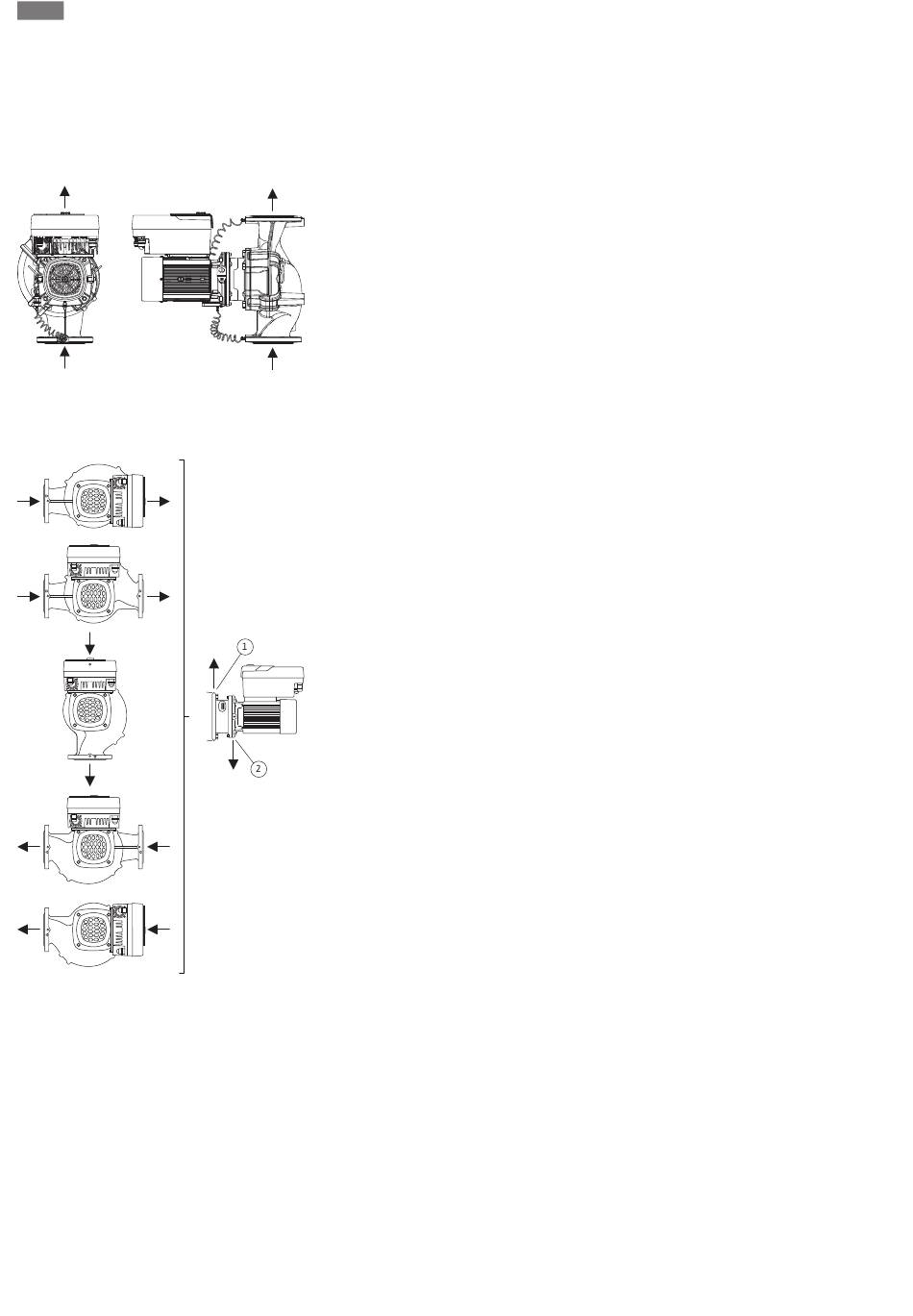

Fig. 7: Disposition des composants à la livraison
6.4.1 Positions de montage autorisées
avec arbre de moteur horizontal
Fig. 8: Positions de montage autorisées avec
arbre de moteur horizontal
286
Installation
Calcul approximatif de Q :
min
Q = 10 % x Q x vitesse de rotation réelle/vitesse de rotation max.
min max pompe
La disposition des composants, prédéfinie en usine, par rapport au corps de pompe (voir
Fig. 7) peut être modifiée sur place si nécessaire. Cette manipulation peut, par exemple,
être nécessaire dans les cas suivants :
ƒ
Assurer le dégazage de la pompe
ƒ
Permettre une meilleure commande
ƒ
Éviter les positions de montage non autorisées (moteur et/ou module électronique
orientés vers le bas)
Dans la plupart des cas, il suffit de tourner le kit embrochable par rapport au corps de
pompe. La disposition possible des composants se base sur les positions de montage
autorisées.
La Fig. 8 illustre les positions de montage autorisées avec arbre de moteur horizontal et
module électronique vers le haut (0°).
Toute position de montage sauf « Module électronique vers le bas » (- 180°) est autori-
sée.
La purge de la pompe n'est assurée que si la soupape d'échappement est orientée vers
le haut (Fig. 8, pos. 1).
Seule cette position (0°) permet d'évacuer les condensats par les orifices existants, la
lanterne de pompe et le moteur (Fig. 8, pos. 2).
