Renseignements complémentaires quant à ce manuel :
Une flèche »�« devant un mot du texte renvoie à une explication complémentaire du »glossaire« situé dans le
troisième chapitre du manuel.
Un »+« dans les croquis veut dire qu'il faut presser simultanément les deux touches reliées par »+«.
Un »/« dans les croquis vous signale qu'il ne faut presser que l'une ou l'autre des deux touches.

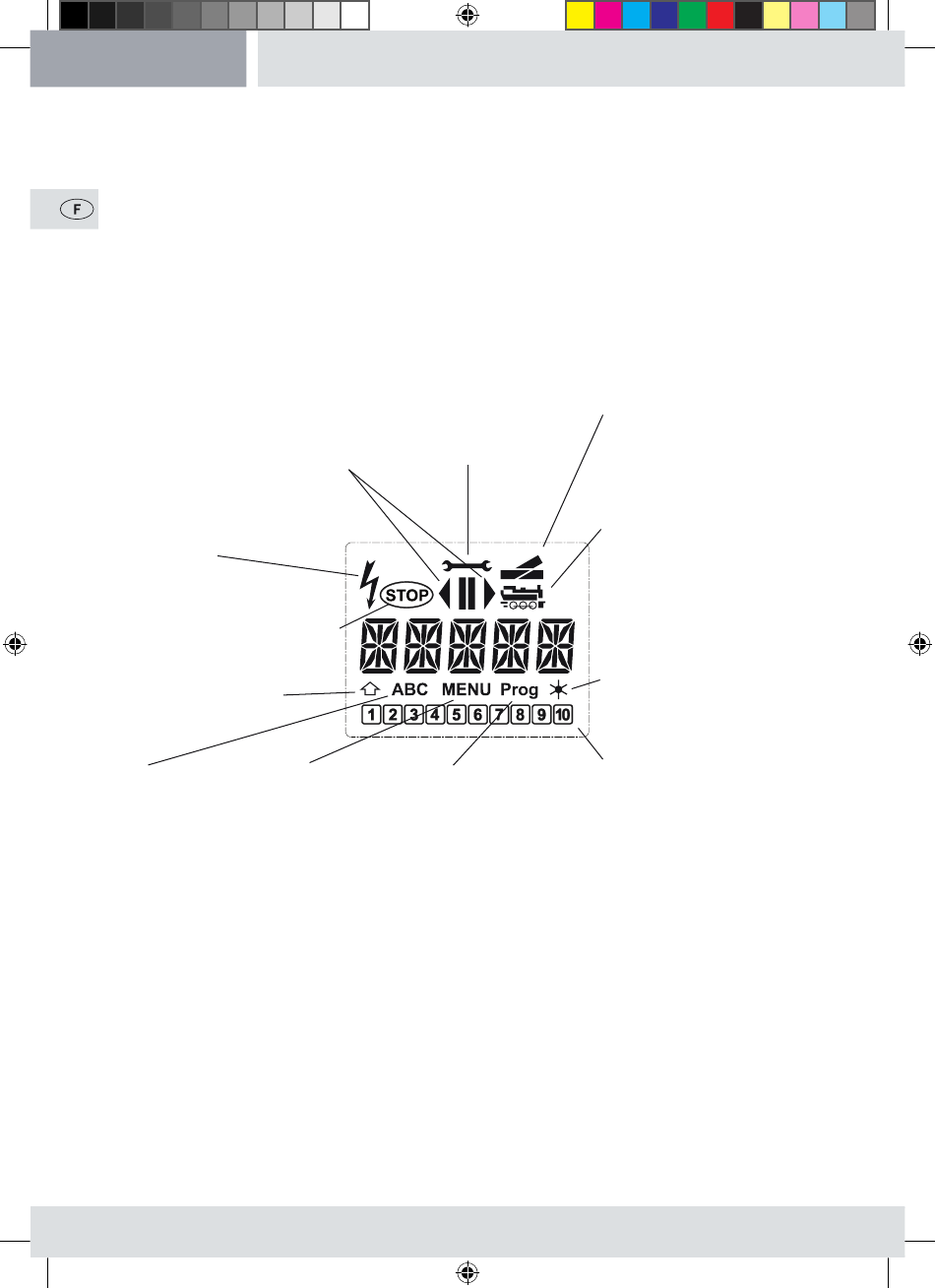

L'écran d'affichage
Toutes les fonctions activées de la multiSOURIS sont visualisées sur le grand écran à cristaux liquides avec éclairage
translucide et vous permettent ainsi un contrôle aisé. Ci-dessous nous vous présentons les symboles :
Symboles de circulation
▪ Les flèches indiquent le sens de la
marche de la machine adressée.
▪ Le symbole »II« indique que la machine
est à l'arrêt (soit bouton régulateur en
position neutre, soit par arrêt d'urgence
sélectif).
court-circuit
▪ Le symbole clignote en cas de
court-circuit ou de surcharge
Stop (touche »arrêt d'urgence«)
▪ Le symbole clignote en cas d' »arrêt
d'urgence« ou de court-circuit
Symbole »majuscule«
affiche la touche »majuscule«
▪
pressée
ABC
s'éclaire lors de la
▪
composition d'un
texte

Les touches

La conception claire de la multiSOURIS se manifeste par la réduction des touches à un nombre raisonnable. Toutes
les fonctions indispensables pour une exploitation normale sont presque toujours directement accessibles par les
touches correspondantes que nous vous présentons ci-après. Voir aussi l'illustration n° 1 page 60.
Remarques :
Les touches avec les flèches présentent, certes, deux flèches chacune. Néanmoins elles n'ont qu'une fonction
▪
simple de contacteur, comme les autres touches...
S'il y a une combinaison de la touche »majuscules« avec une autre touche, il faut – comme sur un clavier
▪
d'ordinateur – presser en premier cette touche et la maintenir pressée avant de presser l'autre.
68
68
clé à fourche
▪ le menu »RÉGLAGES« de la multi
est activé
MENU Prog
la multiSOURIS se ce symbole s'affiche dès que la
▪ ▪
trouve dans le mode multiSOURIS se trouve dans
des menus le menu »PROGRAMMER«
et confirme des opérations de
programmation.
symbole »aiguillage«
(touche sélection »matériel
moteur« / »appareils de voie«)
le mode »Aiguillages« de la
▪
multiSOURIS est activé
symbole »matériel moteur«
(touche sélection »matériel
moteur« / »appareils de voie«)
régime »exploitation«
▪
si »MENU« également affiché :
▪
le menu »Matériel moteur« de la
multiSOURIS est activé
symbole »feux«
(touche »feux / OK«)
▪ Les feux sont éclairés
symboles des fonctions F1 à F10
indique la ou les fonction[s]
▪
complémentaire[s] activée[s]
en mode »MENU« ces symboles
▪
indiquent le[s] menu[s] secondaire[s]
activés
