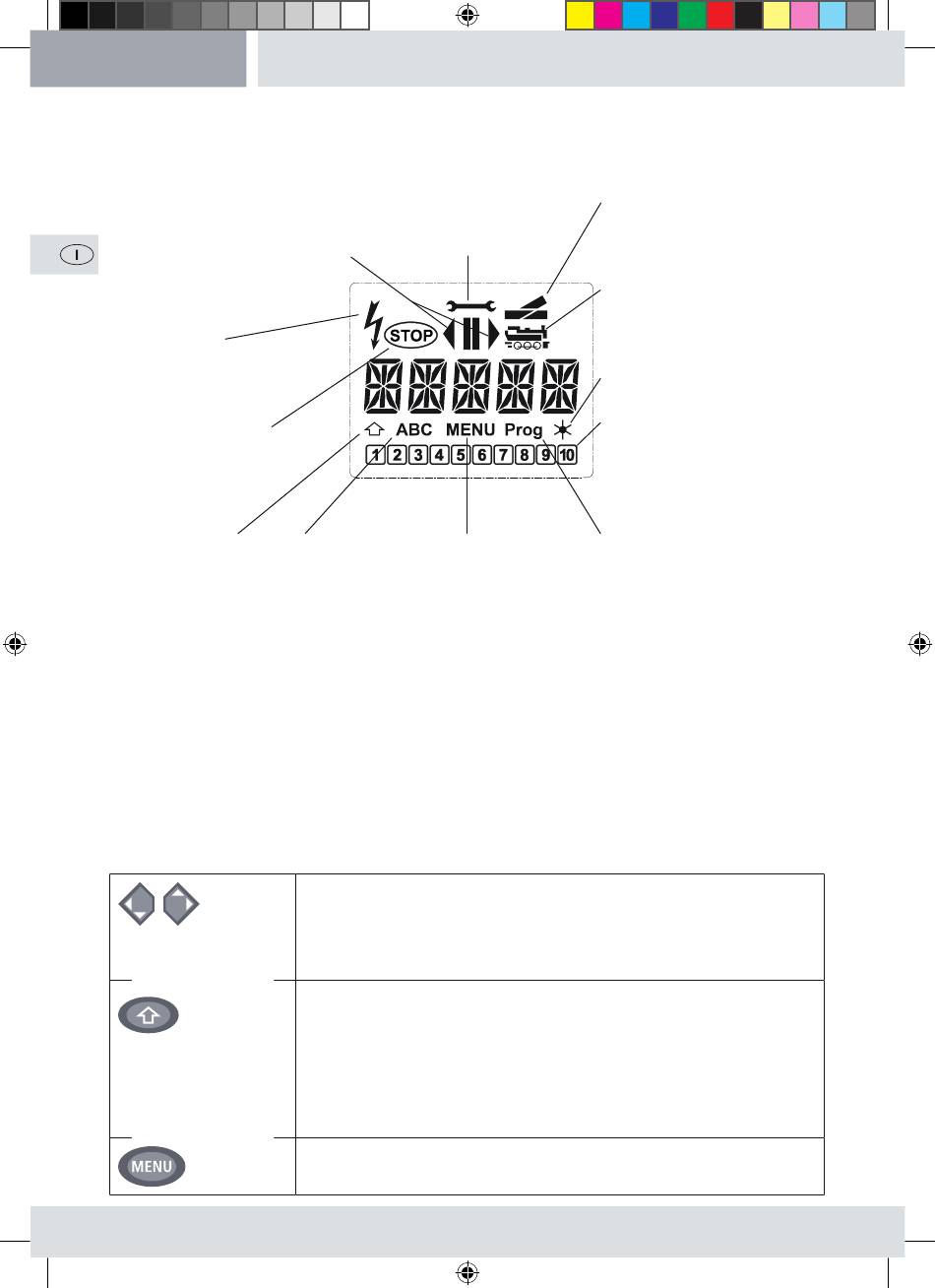

Il display

Tutte le funzioni del multiMAUS possono essere controllate attraverso il grande display LC retroilluminato. Vi
presentiamo i simboli.
Simboli di marcia
le frecce indicano la direzione di
▪
marcia della locomotiva selezionata
"II" indica l'arresto della locomotiva
▪
(attraverso il regolatore o l'arresto di
emergenza selezionato)
Corto circuito
il simbolo lampeggia in caso di corto
▪
circuito o un sovraccarico
Stop (Tasto Stop)
il simbolo lampeggia in caso di
▪
arresto di emergenza e corto
circuito
Simbolo Maiusc
indica l'azionamento del
▪
tasto Maiusc

I Tasti

Grazie al concetto chiaro del multiMAUS i tasti sono stati notevolmente ridotti. Tutte le funzioni necessarie sono
richiamabili prevalentemente direttamente attraverso i relativi tasti che vi illustreremo. Osservare in merito anche
la fig. 1 a pagina 60
Avvisi: I "tasti freccia" – come anche gli altri tasti – nonostante le due frecce stampate su di essi sono facilmente
premibili.
Nel caso di combinazioni composti da "Maiusc" ed un altro tasto è necessario che il tasto "Maiusc" – come nelle
normali tastiere per computer – venga premuto un po prima.Lo stesso vale per il tasto "MENU".
Tasti freccia
in combinazione con
Tasto Maiusc
in combinazione con
Tasto Menu
100
100
Chiave per dadi
il multiMAUS si trova nel piano
▪
di menu "REGOLAZIONE"
ABC
MENU
si accende con
il multiMAUS si trova
▪ ▪
l'immissione del
nel piano di menu
testo
sfogliare l'archivio delle locomotive (modalità Archivio)
▪
ricerca di indirizzi di locomotive (modalità Indirizzo locomotiva)
▪
regolazione degli scambi (diritti o diramazione, modalità Scambi)
▪
sfogliare il piano dei menu
▪
in modalità Archivio:
riordino della sequenza delle locomotive con uno spostamento
▪
in modalità Indirizzo locomotiva:
sfoglia campi da 100 (funzione di ricerca)
▪
in modalità Scambi:
sfoglia i numeri degli scambi (funzione di ricerca)
▪
in modalità Indirizzo locomotiva
cambio dei livelli di marcia
▪
Simbolo scambi (tasto
locomotiva / scambi)
il multiMAUS si trova in modalità
▪
Scambi
Simbolo locomotiva (tasto
locomotiva / scambi)
funzionamento di marcia
▪
con "MENU": menu Locomotiva
▪
(tasto Luce / OK)
– luce della loco-
motiva attivata
Simboli di funzionamento (1 – 10)
indicano le funzioni speciali della
▪
locomotiva attivate
visualizzano nel piano di menu dei
▪
livelli subordinati
Prog
si illumina come conferma nella
▪
programmazione e nel piano di
menu "PROGRAMMARE"
