Roco multiMAUS Notice D'utilisation

1. Présentation _______________________ 1
2. Modes d'affichage __________________ 2
3. Mode adresse des locomotives________ 2
a. Choisir une locomotive par son adresse .............. 2
b. Vitesse et Sens de marche................................... 2
c. Fonctions F0 et F1 à F20 ..................................... 2
d. Multi-commande ................................................... 3
e. Arrêt d'urgence ..................................................... 3
4. Synoptique Mode Nom des locomotives 3
5. Synoptique Mode Programmation _____ 4
6. Synoptique Mode Réglages de la console5
1. Présentation
La console « multiMAUS » utilise le protocole XPressNet.
La console présente les caractéristiques suivantes :
Commande de la locomotive dans la plage des adresses de 1 à 9999 ;
Contrôle de la fonction d'éclairage et des fonctions supplémentaires de F1 à F20 ;
Sélection des cran de la vitesse de la locomotive : 14, 28 et 128 ;
Commande des aiguillages de 1 à 1024 ;
Programmation des CV (pas de lecture possible) ;
Bouton d'arrêt d'urgence ;
Sélection de l'adresse XPressNet de la console entre 1 et 31 ;
Contrôle de la vitesse par potentiomètre ;
Liste et sélection de 64 locomotives avec des noms (5 caractères).
UAICF Nevers-Vauzelles - Section Modélisme - http://modelisme58.free.fr
Notice d'utilisation
Commandes de la console digitale
« multiMAUS Roco »
7. Programmation de CV _______________ 6
a. Programmer tous les CV.......................................6
b. Programmation rapide...........................................6
c. Mode « PoM ».......................................................6
8. Raccourcis ________________________ 6
a. Bibliothèque de loco..............................................6
b. Enregistrement rapide de noms de loco ...............6
9. Commandes des aiguillages__________ 7
a. Sélectionner le mode aiguillage ............................7
b. Commande............................................................7
10. « multiMAUS » : Principales fonctions _ 8

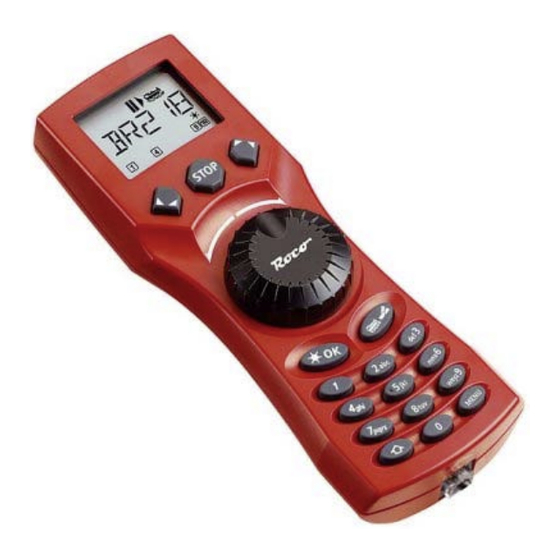

« multiMAUS » est un boîtier de commande (console)
de centrale digitale qui fonctionne avec la centrale
Roco 10764. Elle est également compatible avec la
centrale NanoX.
Si la console est reliée à une centrale Roco 10764, il
est nécessaire de relier une souris Lokmaus sur le
port « Master » et il faut connecter les autres au port
« Slave » ou « Esclave».
Un seule « console » doit être reliée au port
« Master » de la centrale Roco 10764.
23 juillet 2013
1/8
