3.1 AVVIO DEL SISTEMA:
CICLO DI AUTOAPPRENDIMENTO
Al termine dei collegamenti, è assolutamente
indispensabile far eseguire un ciclo di autoapprendimento
per la messa in funzione del sistema.
Se la procedura di autoapprendimento non viene
portata a termine l'automazione non può funzionare.
Nel ciclo di autoapprendimento l'apparecchiatura di
controllo acquisisce i dati del sistema, grazie ai quali è in
grado di settare i parametri per il buon funzionamento:
- ampiezza della corsa;
- tempi di azionamento necessari per l'apertura/chiusura;
- senso di apertura/chiusura delle ante, adeguando il
funzionamento dei motori;
- tipo di applicazione: a due ante o monoanta in base ai
motori collegati, adeguando il funzionamento.
!
Attenzione
Durante l'autoapprendimento
vengono ignorati i segnali esterni ad esclusione della
fotocellula durante la chiusura. Se interviene un impulso da
fotocellula, l'autoapprendimento viene interrotto e diventa
necessario ripeterlo.
!
Attenzione
Si dovrà obbligatoriamente rieffettuare un ciclo di
AUTOAPPRENDIMENTO ogni qualvolta sia stato
riprogrammato il parametro "velocità" o cambiato anche
temporaneamente il numero di ante motorizzate, o dopo
un RESET.
nota: la necessità di effettuare l'autoapprendimento
è segnalata sul display della scheda dalla lettera S
lampeggiante.

3.1.1 PROCEDURA DI AUTOAPPRENDIMENTO

Per poter avviare l'autoapprendimento è necessario
che il cancello sia CHIUSO e FERMO (è possibile
l'azionamento A UOMO PRESENTE descritto al par.3.1.2).
Premere contemporaneamente i tasti GIALLO e BLU per
qualche secondo, fi no a che il display conferma l'avvio della
procedura con il lampeggio di 3 segmenti sovrapposti (Fig.2).
Il ciclo viene avviato e si completa in 5 fasi (Fig.2).
Al termine della procedura il cancello si trova chiuso e
fermo e il display si spegne.
il cancello tramite pulsante a chiave o telecomando (se già
memorizzato) e verifi care il corretto funzionamento.
Dopo l'autoapprendimento il sistema funziona in Logica
automatica e con le impostazioni di fabbrica (default)
(vedi par.5.1 e Tab.2).

3.1.2 Azionamento "a uomo presente"

Prima di avviare l'autoapprendimento è possibile azionare
le ante mediante il comando a UOMO PRESENTE, senza
dover ricorrere alla sblocco meccanico del/i motore/i,
procedendo come segue:
per muovere l'anta1 premere e mantenere premuto il
tasto ROSSO sull'apparecchiatura;
per muovere l'anta2 premere e mantenere premuto il
tasto BLU.
Ogni volta che il tasto ROSSO o BLU viene rilasciato e poi
di nuovo premuto, cambia la direzione del movimento
dell'anta relativa.
Ora è possibile azionare
- 6 -
RSK24-2000/2500

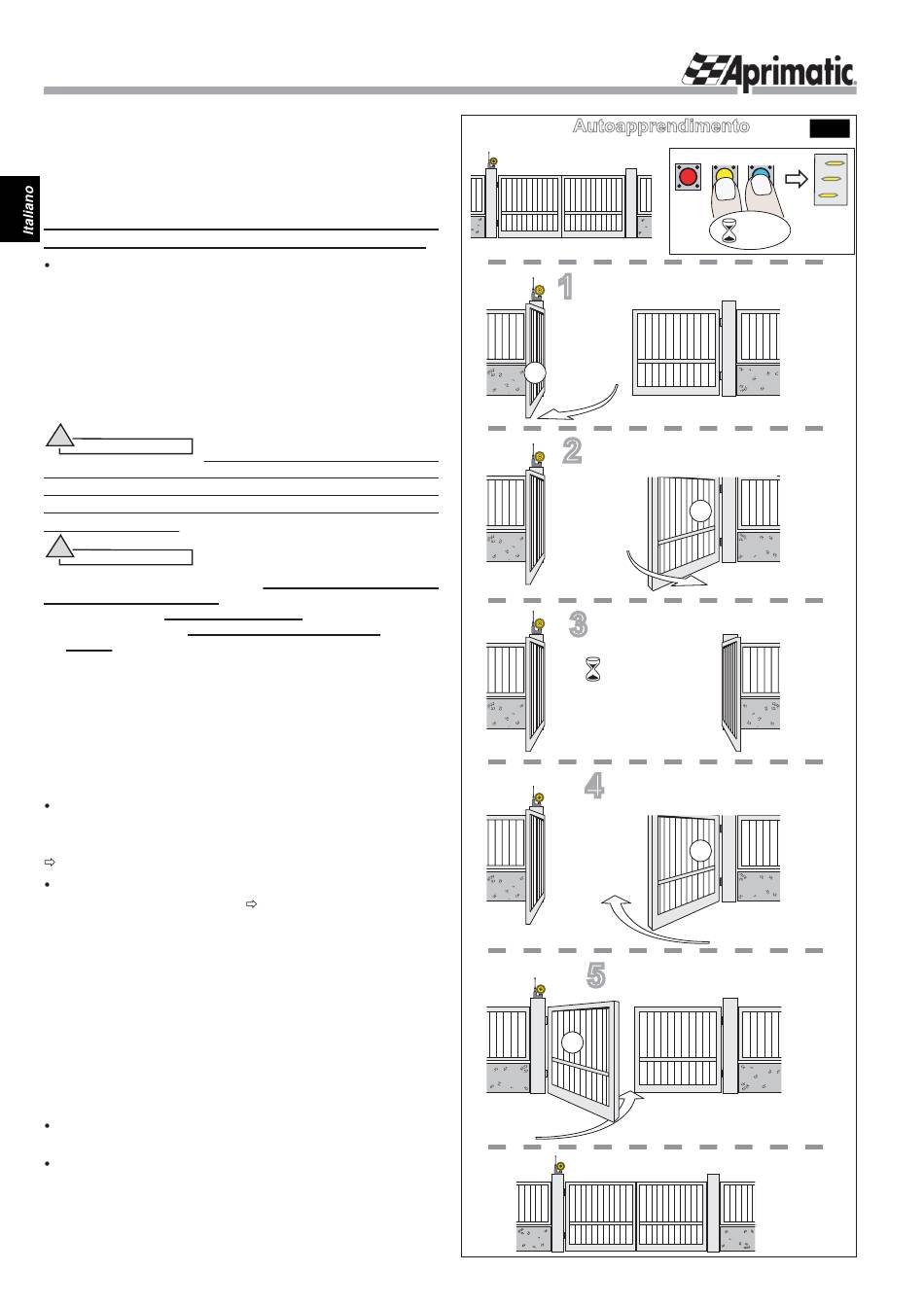

Autoapprendimento
cancello chiuso
1
apertura completa anta 1 o monoanta
1
2
apertura completa anta 2
(solo cancello a due ante)
3
cancello aperto
pausa 1"
4
chiusura completa anta 2
(solo cancello a due ante)
5
chiusura completa anta 1
1
cancello chiuso
Fig.2
giallo blu
3 "
2
2
o monoanta
