PLATINE DE COMMANDE
fermeture, les moteurs sont actionnés dans le sens inverse, pendant une courte période de temps, afi n de soulager la
charge sur les vantaux et de faciliter le déverrouillage.
Cellules photoélectriques dans le temps de pause - si le paramètre est sur Oui, l'interception et la libération des
cellules photoélectriques avec les vantaux ouverts entraînent un préclignotement de 3 s (si activé par le paramètre F)
et ensuite la fermeture, même si le temps de pause n'est pas terminé .
Si le paramètre est sur Non, la fermeture a lieu uniquement lorsque le temps de pause paramétré est écoulé.
Temps de pause - temps correspondant à l'attente de l'automatisme avant de refermer les vantaux automatiquement
(dans les modes où cela est prévu) ;
Temporisation du vantail en phase de fermeture : temps s'écoulant entre le début de la fermeture du vantail 2 et
celui du vantail 1 ;
Vitesse de mouvement des vantaux ;
Temps d'approche pour éviter les heurts en fi n de course ;
Coup de bélier : l'actionnement en phase d'ouverture est précédé d'un bref actionnement dans le sens inverse afi n
de soulager la charge exercée sur les vantaux et de faciliter le déverrouillage ;
ATTENTION : il est obligatoire d'activer le coup de bélier en cas de serrure électromécanique.
force de poussée (seuil de détection de l'obstacle).
!
Attention
S'il faut mettre la force de poussée à la valeur maximale pour pouvoir entraîner le vantail,
l'application d'autres dispositifs de détection présence (cellules photoélectriques, bords sensibles, etc.) devient
indispensable,... selon une analyse attentive des risques.
6.4 FONCTIONNEMENT EN TOUTE SÉCURITÉ
La manoeuvre qui suit la détection d'un obstacle via l'activation du seuil de détection ou via un bord sensible en phase
d'ouverture requiert une commande de MARCHE et a lieu avec le CLIGNOTANT ALLUMÉ FIXE et une VITESSE DE
MOUVEMENT RÉDUITE jusqu'à la fermeture complète. Ceci permet de réaligner le portail dans une position connue.
6.5 CONTRÔLE DES CONNEXIONS SUR AFFICHEUR
Le système offre la possibilité de visualiser à tout moment l'état des entrées de certains accessoires et de certaines
fonctions.

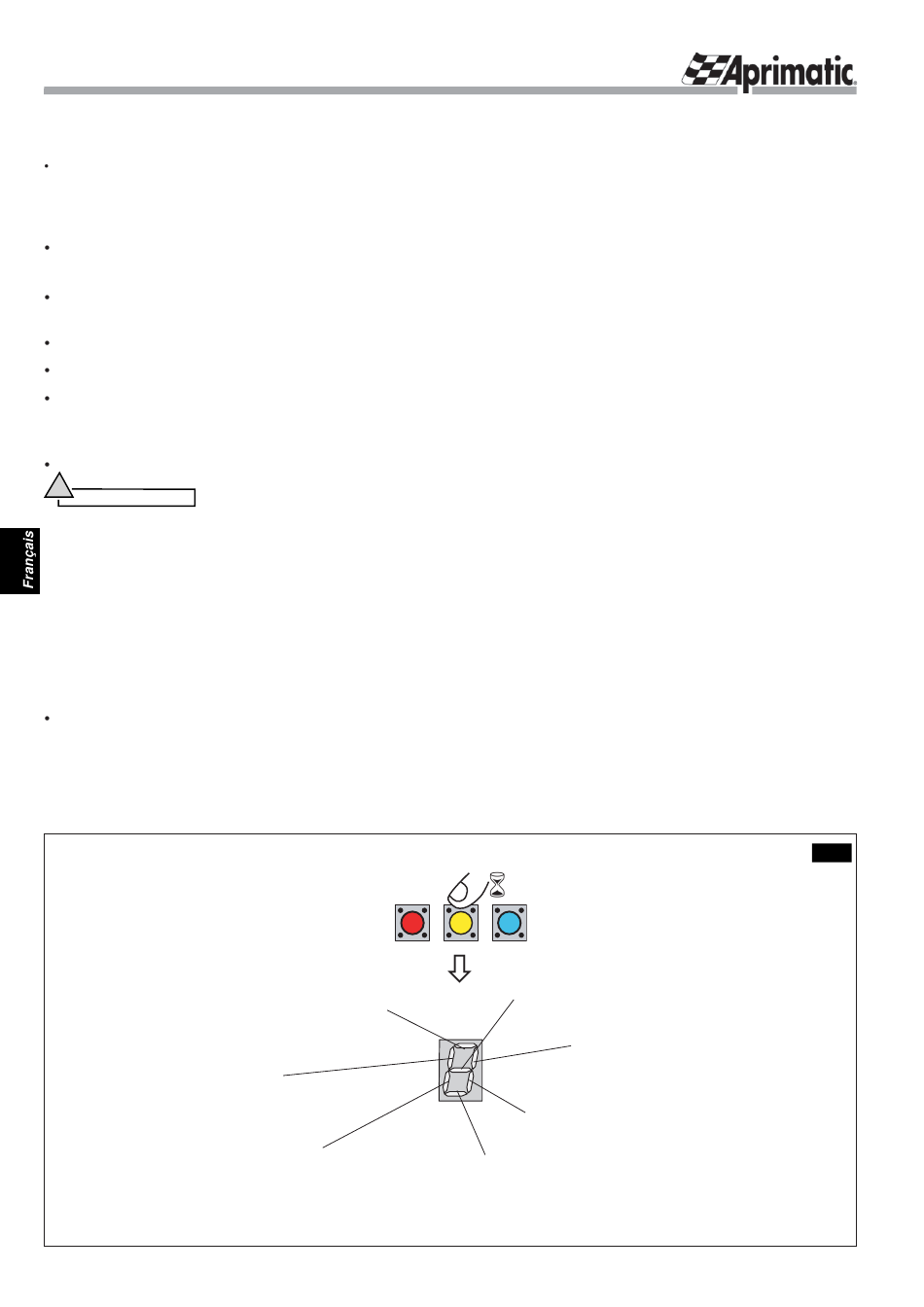

le bouton JAUNE permet d'allumer l'affi cheur : les segments allumés indiquent les connexions et les activations
(voir Fig.8).
s'éteint à chaque commande de marche
CELLULE PHOTOÉLECTRIQUE
sécurité en phase de fermeture :
allumé = entrée fermée
MARCHE :
toujours allumé ;
Préclignotement :
allumé = activé
RSK24-2000/2500
jaune
ARRÊT :
allumé = entrée désactivée
SÉCURITÉ en phase d'OUVERTURE ou
d'OUVERTURE PIÉTON : allumé = activé
CELLULE PHOTOÉLECTRIQUE dans le temps de
PAUSE : allumé = activée
Coup de bélier : allumé = activé
- 36 -
Fig.8
