APPARECCHIATURE DI CONTROLLO
interrompendo e liberando il fascio delle fotocellule con le ante aperte, l'automazione effettua 3 sec. di prelampeggio (se
abilitato da parametro F) e quindi la chiusura anche se il tempo di pausa non è terminato.
Col parametro in No, la chiusura avverrà solo allo scadere del tempo di pausa impostato.
Tempo di pausa - tempo che l'automazione attende prima di effettuare la richiusura automatica delle ante (nelle logiche
che la prevedono);
Ritardo d'anta in chiusura: tempo che intercorre tra l'avvio della chiusura dell'anta2 e dell'anta1;
Velocità di movimento delle ante;
Tempo di accostamento per evitare urti in battuta;
Colpo d'ariete: l'azionamento in apertura viene preceduto da un breve azionamento in senso inverso al fi ne di togliere
il carico sulle ante e di facilitare lo sblocco;
ATTENZIONE: è obbligatorio abilitare il colpo d'ariete se è installata l'elettroserratura.
forza di spinta (soglia di rilevamento ostacolo).
!
Attenzione
Se per poter movimentare l'anta si deve impostare la forza di spinta al valore massimo,
diventa indispensabile applicare all'impianto ulteriori dispositivi di rilevamento presenza, come fotocellule, coste
sensibili, ... in base a un'attenta analisi dei rischi.
6.4

FUNZIONAMENTO IN SICUREZZA

La manovra successiva al rilevamento di un ostacolo mediante attivazione della soglia di rilevamento o mediante costa
sensibile in apertura, richiede il comando START e avviene con il LAMPEGGIANTE ACCESO FISSO e a VELOCITÀ
DI MOVIMENTO RIDOTTA fi no alla chiusura completa. Questo consente il riallineamento del cancello alla posizione
conosciuta.

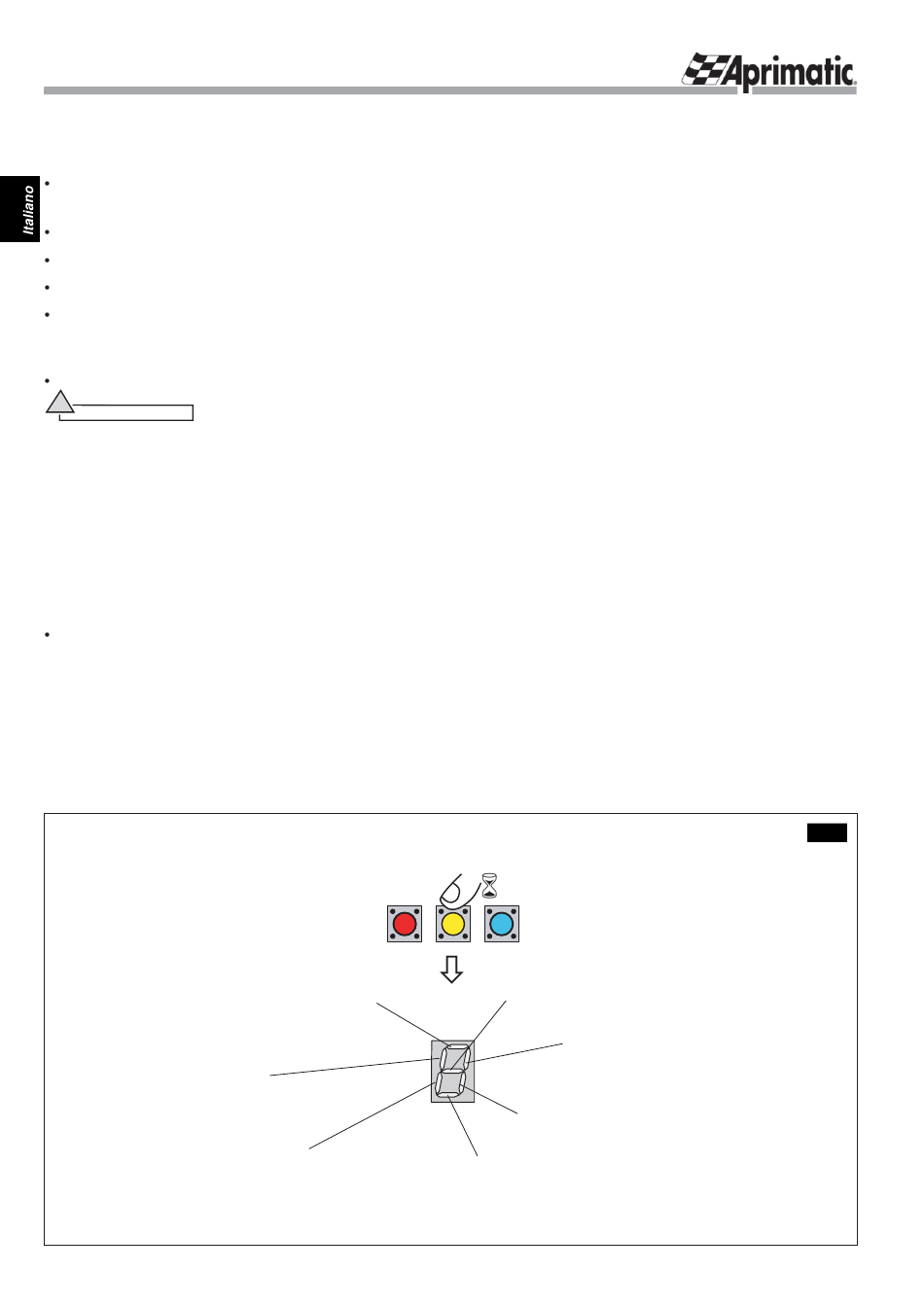

6.5 VERIFICA DELLE CONNESSIONI A DISPLAY
Il sistema offre la possibilità di visualizzare in ogni momento lo stato degli ingressi di alcuni accessori e funzioni.
con la pressione del tasto GIALLO si accende il display: i segmenti accesi indicano le connessioni e abilitazioni,
come illustra la Fig.8.
acceso sempre; si spegne
FOTOCELLULA sicurezza in chiusura:
acceso = ingresso chiuso
START:
ad ogni comando di start
Prelampeggio:
acceso = abilitato
RSK24-2000/2500
giallo
STOP:
acceso = ingresso non attivo
SICUREZZA in APERTURA
o START PEDONALE:
acceso = abilitato
FOTOCELLULA nel tempo di PAUSA:
acceso = abilitata
Colpo d'ariete: acceso = abilitato
- 12 -
Fig.8
