4.2

RESET

Wenn Sie sämtliche Parameter erneut auf die werkseitig eingestellten Werte (Standardeinstellung) einstellen möchten,
ist ein RESET erforderlich:
Unterbrechen Sie die Spannungsversorgung.
Drücken Sie die BLAUE Taste, halten Sie sie gedrückt und stellen Sie gleichzeitig die Spannungsversorgung
wieder her. Auf dem Display blinkt der Buchstabe S: Der Selbstlernzyklus muss erneut ausgeführt werden.
Drücken Sie die GELBE und die BLAUE Taste ein paar Sekunden lang gleichzeitig (zur näheren Beschreibung siehe
Abschnitt 3.1.1).
5.1

BETRIEBSARTEN

Während des Betriebs verwaltet das System die folgenden Signale:
STOPP- und START-Impuls;
Lichtschranke für die Sicherheit beim Schließen;
Sicherheitseinrichtung
Sicherheitskontaktleiste...);
Erkennung eines eventuellen Hindernisses beim Öffnen oder
Schließen.
Die Reaktion der Automatik auf diese Signale hängt von der
eingestellten Betriebsart ab.
Nach der Standardeinstellung (den werkseitig eingestellten Werten)
funktioniert das System im Automatikbetrieb. Für die Änderung der
Betriebsart siehe Abschnitt 4.1.
Im Folgenden sind die verfügbaren Betriebsarten und die Reaktionen
auf die Signale aufgrund der eingestellten Betriebsart beschrieben.

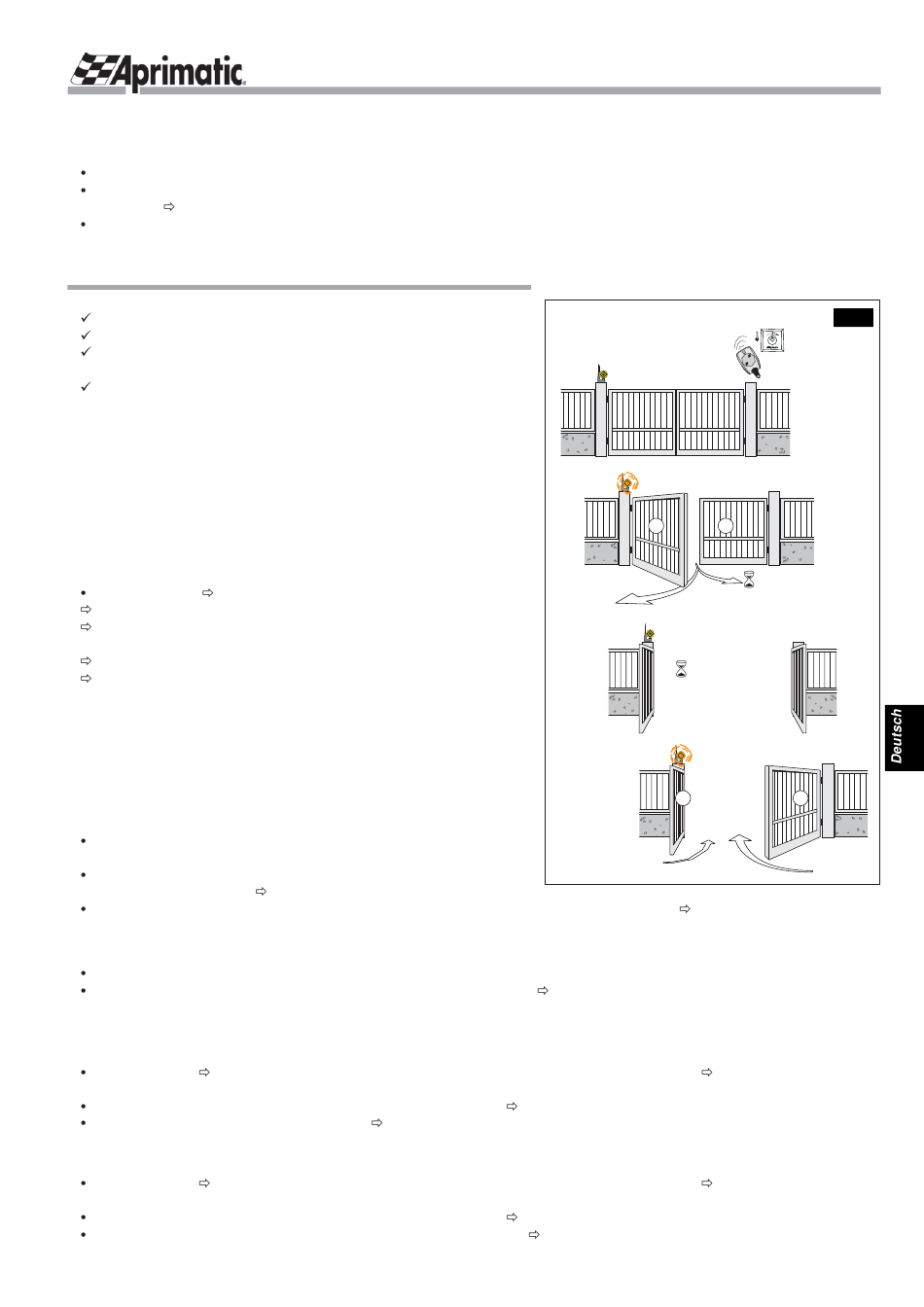

AUTOMATIK (Standard) (0)
Im Folgenden der vollständige Betriebszyklus (bei geschlossenem Tor):
START-Impuls; Torfl ügel 1 öffnet sich;
nach 3 Sekunden öffnet sich Torfl ügel 2;
sind beide Torfl ügel bis zum mechanischen Anschlag geöffnet,
bleibt das Tor die eingestellte Pausenzeit lang geöffnet;
danach beginnt zunächst Torfl ügel 2 mit dem Schließvorgang;
nach der eingestellten Verzögerung schließt auch Torfl ügel 1.
In der Öffnungsphase werden START-Impulse oder das Ansprechen
von Lichtschranken beim Schließen ignoriert.
In der Schließphase bewirken START-Impulse oder das Ansprechen
von Lichtschranken beim Schließen das erneute Öffnen des Tors.
Geöffnetes Tor während der Pause. Das Tor wird durch die Belegung
der Lichtschranken beim Schließen geöffnet gehalten und bewegt
sich nicht, solange diese belegt sind.
4-SCHRITT-BETRIEB (1)
Bei geschlossenem Tor entspricht der vollständige Betriebszyklus
dem Zyklus des Automatikbetriebs.
Wird während der ersten 3 Sekunden Pause bei geöffnetem Tor kein
START-Impuls gegeben,
Wird in den ersten 3 Sekunden der Pausenzeit dagegen ein START-Impuls gegeben,
Sie müssen einen weiteren START-Impuls geben, um es zu schließen.
SUPERAUTOMATIK (2)
Bei geschlossenem Tor entspricht der vollständige Betriebszyklus dem Zyklus des Automatikbetriebs.
Wenn Sie während der Torbewegung einen START-Impuls geben,
und Sie können das Tor per Befehl schließen.
HALBAUTOMATIKBETRIEB mit STOPP (3)
Bei geschlossenem Tor:
START-Impuls die Torfl ügel öffnen sich, das Tor bleibt geöffnet und bewegt sich nicht
Tor wieder zu schließen;
START-Impuls während der Öffnung zum Stoppen der Torfl ügel
START-Impuls während der Schließung
SCHRITTBETRIEB (4)
Bei geschlossenem Tor:
START-Impuls die Torfl ügel öffnen sich, das Tor bleibt geöffnet und bewegt sich nicht
Tor wieder zu schließen;
START-Impuls während der Öffnung zum Stoppen der Torfl ügel
START-Impuls während der Schließung zum Stoppen der Torfl ügel
RSK24-2000/2500
beim Öffnen (Lichtschranke,
schließt sich das Tor automatisch.
die Torfl ügeln öffnen sich wieder.
Automatik:
1
Geschlossenes Tor
erfolgt eine Umkehrung der jeweiligen Bewegung
bei einem neuen START schließen die Torfl ügel wieder;
bei einem neuen START schließen die Torfl ügel wieder;
bei einem neuen START öffnen die Torfl ügel wieder.
- 45 -
STEUEREINHEIT
START-Impuls
2
Offenes Tor
1 2
3"
3
Tor in Öffnungsphase
Pausenzeit
4
Tor in Schließphase
1 2
bleibt das Tor geöffnet und
START-Impuls, um das
START-Impuls, um das
Abb.6
