2.4

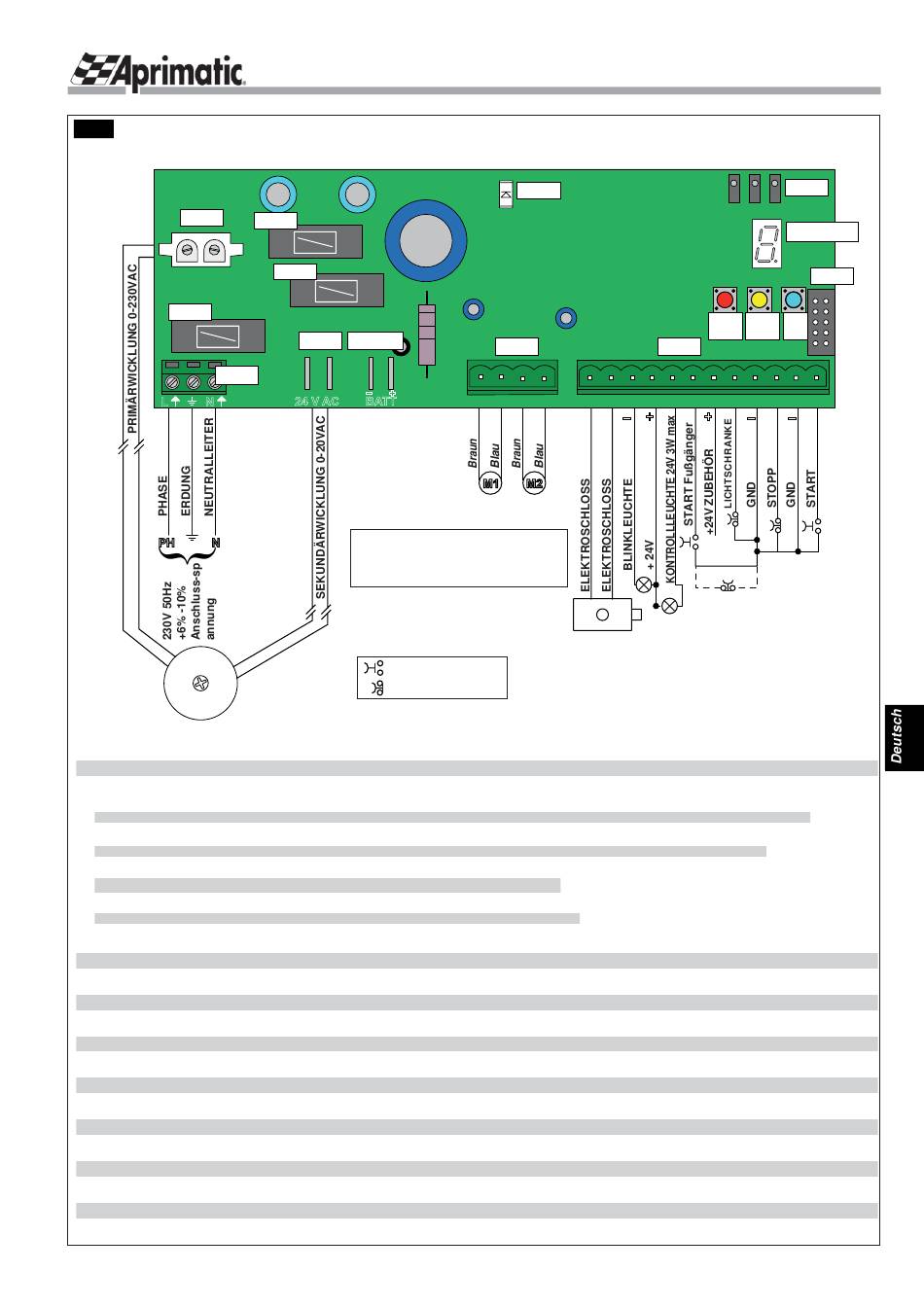

PLAN DER STEUEREINHEIT UND ANSCHLÜSSE
Abb.1
J4
F1
M5
L
N
PH
N
TRANSFORMATOR
J1 Anschluss-Klemmenleiste (12-polig):
1-2 Elektroschloss - 12V WS Ausgang mit maximaler Last von 15W - steuert das Elektroschloss in der Öffnungsphase ca. 1,5
Sekunden lang.
3-4 24V GS LED-Blinkleuchte - Kabel mit 2 Leitern zu min. 1 mm
5-4 Kontrollleuchte - 24V GS-Ausgang mit maximaler Last von 3W für Kontrollleuchte des Torstatus.
6-9 Sicherheitseinrichtung beim Öffnen (Sicherheits-Öffnungskontakt) oder Start Fußgänger (Schließer).
7-9 24 V für Versorgung des ZUBEHÖRS.
8-9 Eingang Lichtschranken beim Schließen (Sicherheits-Öffnungskontakt).
10-9 STOPP (Sicherheits-Öffnungskontakt) Torfl ügel-Stoppbefehl.
12-11 START (Schließer) Befehl zum Öffnen und/oder Schließen der Torfl ügel.
J3 Leistungsklemmleiste mit den Eingängen für 2 24V-Gleichstrommotoren - Kabel mit 2 Leitern zu min. 1,5 mm
J4 Steckverbinder 230V WS
M5 Anschluss Phase-Erdung-Neutralleiter 230V WS
FS1 Anschluss 20V WS
CN1 Aprimatic 3-Pin-Steckverbinder für Zubehör (Empfänger Unico, Decoder für Zugangskontrolle etc.)
CN2 10-Pin-Steckverbinder für Empfänger PL-ECO
BATT Batterieanschluss 24V GS
F1 Sicherung zum Schutz der Primärwicklung des Transformators
F2 Sicherung zum Schutz des externen Zubehörs (24V GS)
F3 Sicherung zum Schutz der elektronischen Schaltung
DISPLAY (7 Segmente und 1 Punkt) zur Anzeige der Parameter und der jeweiligen Werte
S1 ROTE Taste = Bestätigen (und für die Totmannschaltung des Motors 1 vor dem Selbstlernen)
S2 GELBE Taste = Beenden (und für die Anzeige der Anschlüsse auf dem Display)
S3 BLAUE Taste = Verfügbare Werte durchsehen (und für die Totmannschaltung des Motors 2 vor dem Selbstlernen)
DL1 LED-Anzeige der Kartenversorgung
RSK24-2000/2500
F2
F3
FS1 BATT
-
+
24 V AC
BATT
LEGENDE:
M1 = Motor 1. Torflügel beim Öffnen oder
einflügeliges Tor
M2 = Motor 2. Torflügel beim Öffnen
= NO-Kontakt
= NC-Kontakt
DL1
J3
M1 M2 M3 M4
1
2
-
M1
M2
MOTOR
MOTOR
1
2
12 Vac 15 W max.
ACHTUNG! Die NC-Kontakte müssen gegen Masse
(Klemme 9 oder 11) gebrückt werden, falls sie nicht
verwendet werden. Andernfalls kann die Türautomatik
NICHT BETRIEBEN werden!
HINWEIS: Die Klemme 6 ist im Standard Schließer, kann
aber je nach Einstellung des Parameters H auf Öffner
umgestellt werden (Abschnitt 7.1).
2
. KEINE andersartigen Blinkleuchten verwenden!
- 41 -
STEUEREINHEIT
CN1
Display
S1
S2
S3
Rot
Gelb
Blau
J1
3
4
5
6
7
8
9
10 11 12
+
+
-
-
SICHERHEITS-EI
NRICHTUNG
BEIM ÖFFNEN
CN2
2
.
