4.2

Reset

Se si desidera ripristinare tutti i parametri programmabili ai valori di fabbrica (default) occorre effettuare il RESET:
Togliere tensione;
Premere e mantenere premuto il tasto BLU e contemporaneamente ripristinare la tensione
visualizzata la lettera S lampeggiante: è necessario rieffettuare l'autoapprendimento;
Premere contemporaneamente i tasti GIALLO e BLU per qualche secondo (dettagli al par.3.1.1).
5.1

LOGICHE DI FUNZIONAMENTO

Durante il ciclo di funzionamento il sistema è in grado di
gestire i seguenti segnali:
impulso di STOP e impulso di START;
fotocellula per la sicurezza in chiusura;
dispositivo per la sicurezza in apertura (fotocellula,
costa sensibile ...);
riconoscimento di un eventuale ostacolo in apertura
o in chiusura.
Il funzionamento dell'automazione in risposta a tali segnali
dipende dalla logica di funzionamento impostata.
Secondo le impostazioni di default (da fabbrica) il sistema funziona
in logica automatica. Per cambiare logica si veda il par.4.1.
Di seguito sono descritte le logiche di funzionamento
disponibili e le risposte ai segnali in base alla logica impostata.
LOGICA AUTOMATICA (logica di default) (0)
Partendo a cancello chiuso, il ciclo completo di
funzionamento è il seguente:
impulso di START inizia l'apertura dell'anta 1;
dopo 3 sec. inizia l'apertura dell'anta 2;
quando entrambe le ante sono aperte fi no a battuta meccanica
il cancello resta aperto per il tempo di pausa impostato;
successivamente l'anta 2 inizia a richiudersi;
dopo il tempo di ritardo d'anta impostato anche l'anta
1 richiude.
In fase di apertura vengono ignorati impulsi di START o
fotocellule in chiusura impegnate.
In fase di chiusura impulsi di START o fotocellule in chiusura
impegnate provocano la riapertura delle ante.
Nel tempo di pausa a cancello aperto. le fotocellule in
chiusura impegnate mantengono il cancello fermo-aperto
fi nché non vengono liberate.
LOGICA 4 PASSI (1)
Partendo a cancello chiuso, il ciclo completo di funzionamento è lo stesso che il logica automatica.
Se non viene dato alcuno START entro i primi 3 sec. di pausa in apertura
Se nei primi 3 sec. del tempo di pausa selezionato viene dato uno START
per farlo richiudere è necessario un ulteriore START.
LOGICA AUTOMATICA SUPER (2)
Partendo a cancello chiuso, il ciclo completo di funzionamento è lo stesso che il logica automatica.
L'impulso di START in qualunque fase di movimento
la chiusura a comando.
LOGICA SEMIAUTOMATICA CON STOP (3)
Partendo a cancello chiuso:
impulso di START le ante si aprono e il cancello resta fermo-aperto
impulso di START durante l'apertura per arrestare le ante
impulso di START durante la chiusura
LOGICA PASSO PASSO (4)
Partendo a cancello chiuso:
impulso di START le ante si aprono e il cancello resta fermo-aperto
impulso di START durante l'apertura per arrestare le ante
impulso di START durante la chiusura per arrestare le ante
RSK24-2000/2500
fa invertire la direzione di movimento del cancello, rendendo possibile
le ante riaprono.
- 9 -
APPARECCHIATURE DI CONTROLLO

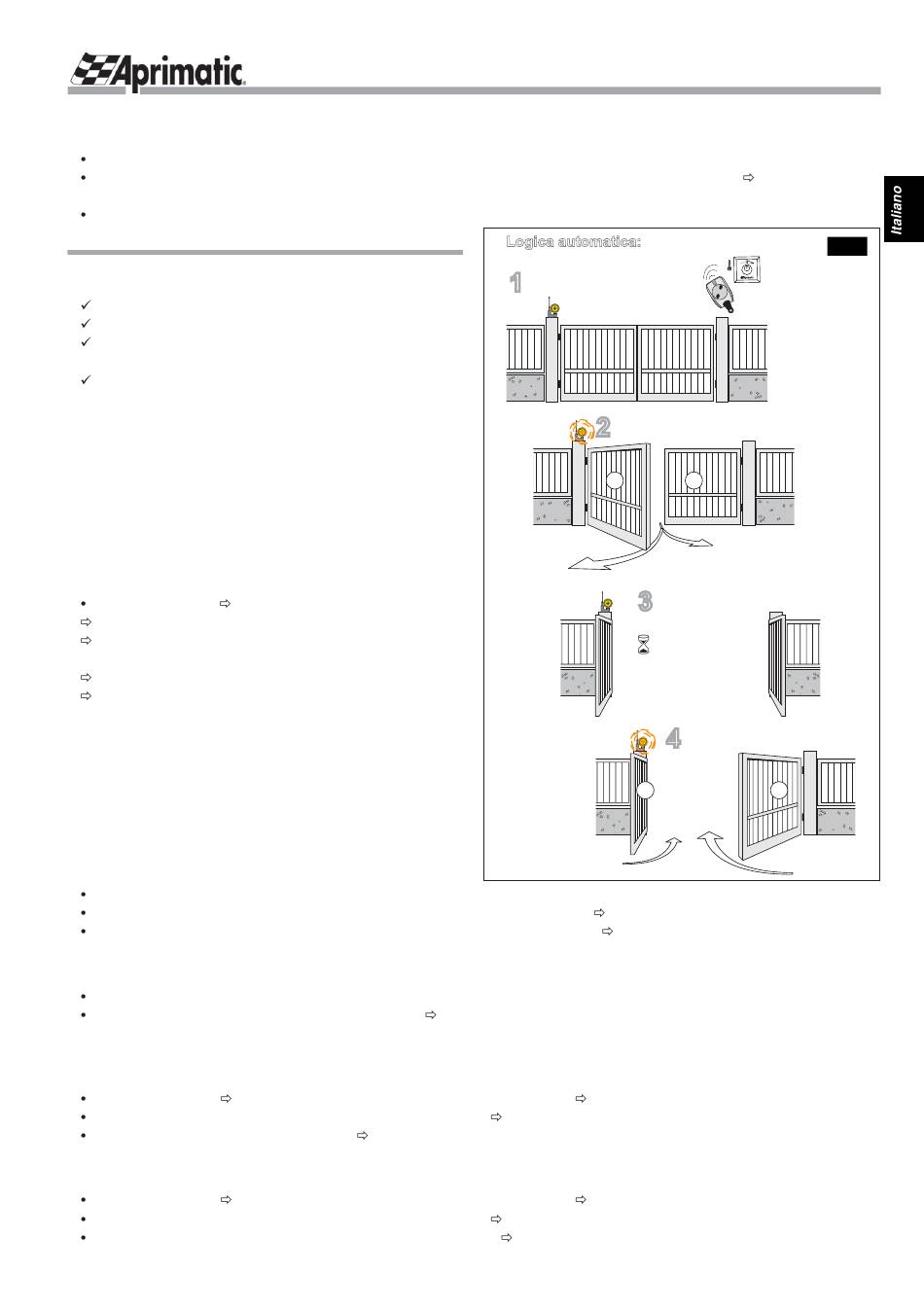

Logica automatica:
1
cancello chiuso
2
cancello in apertura
1
3
1
il cancello si richiude automaticamente.
il cancello resta bloccato in apertura e
impulso di START per far richiudere;
nuovo START le ante richiudono;
impulso di START per far richiudere;
nuovo START le ante richiudono;
nuovo START le ante riaprono.
sul display viene
impulso di START
2
cancello aperto
tempo di pausa
4
cancello in chiusura
2
Fig.6
