STEUEREINHEIT
Schließen der Torfl ügel werden die Motoren für kurze Zeit in die umgekehrte Richtung gesteuert, um die Torfl ügel zu
entlasten und die Entriegelung zu erleichtern.
Lichtschranke während der Pausenzeit - Wenn der Parameter auf Ja eingestellt ist, löst die Automatik bei Unterbrechung
und Freigabe des Lichtstrahls der Lichtschranken bei geöffneten Torfl ügeln das Vorblinken für 3 Sekunden aus (falls
die Funktion mit dem Parameter F aktiviert wurde). Danach wird das Tor geschlossen, auch wenn die Pausenzeit noch
nicht abgelaufen ist.
Falls der Parameter auf Nein gestellt ist, wird das Tor erst nach Ablauf der eingestellten Pausenzeit geschlossen.
Pausenzeit - Wartezeit, bevor die Torfl ügel automatisch erneut geschlossen werden (bei den Betriebsarten, bei denen
dies vorgesehen ist);
Torfl ügelverzögerung beim Schließen: die Zeit, die zwischen dem Start des Schließvorgangs von Torfl ügel 2 und
Torfl ügel 1 vergeht;
Bewegungsgeschwindigkeit der Torfl ügel;
Annäherungszeit zur Vermeidung von Stößen am Anschlag;
Entriegelungsschlag: vor der Öffnung erfolgt eine kurze Umkehr der Laufrichtung, um die Torfl ügel zu entlasten und
die Entriegelung zu erleichtern;
ACHTUNG: Die Aktivierung des Entriegelungsschlags ist obligatorisch, wenn das Elektroschloss installiert ist.
Schubkraft (Grenzwert für die Hinderniserkennung)
!
Achtung
Falls zur Bewegung des Torflügels die Schubkraft auf den Höchstwert eingestellt
werden muss, sind aufgrund einer sorgfältigen Risikoeinschätzung zusätzliche Erkennungsvorrichtungen
(Lichtschranken, Kontaktleisten usw.) vorzusehen.
6.4

SICHERHEITSBETRIEB

Zur Betätigung nach Auslösung der Hinderniserkennung oder der Kontaktleiste beim Öffnen muss der START-Befehl
gegeben werden; die BLINKLEUCHTE LEUCHTET MIT DAUERLICHT und die BEWEGUNGSGESCHWINDIGKEIT
WIRD REDUZIERT, bis das Tor vollständig geschlossen ist. Dadurch kann das Tor wieder in der bekannten Position
ausgerichtet werden.
6.5 KONTROLLE DER ANSCHLÜSSE AM DISPLAY
Das System bietet Ihnen die Möglichkeit, jederzeit den Status der Eingänge einiger Elemente und Funktionen
anzuzeigen.

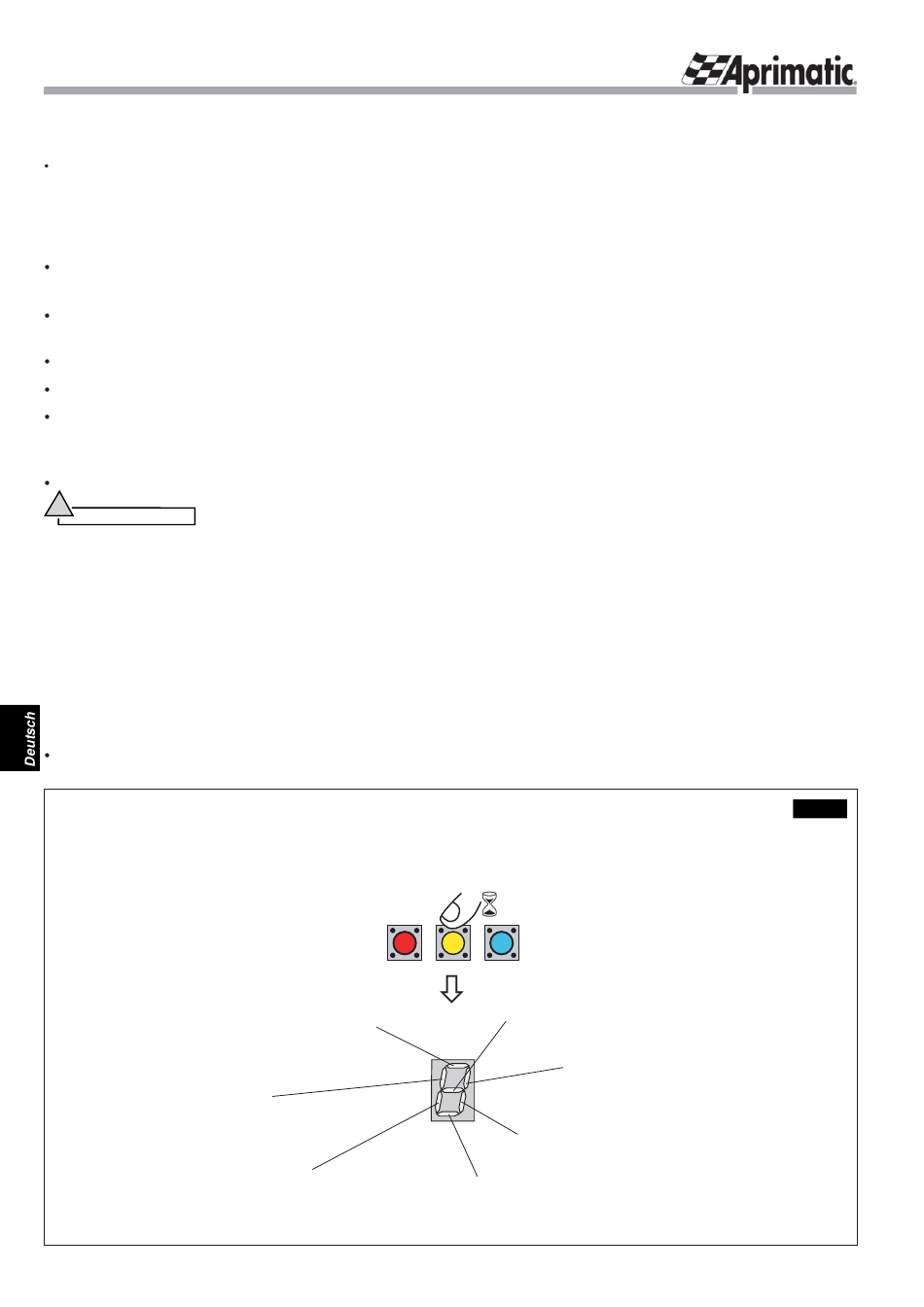

Durch Drücken der GELBEN Taste wird das Display eingeschaltet: Die leuchtenden Segmente geben den Anschluss-
und Aktivierungsstatus wie in Abb.8 angezeigt an.
LICHTSCHRANKE Sicherheitseinrichtung
beim Schließen:
Ein = Eingang geschlossen
Vorblinken: Ein = aktiviert
START:
immer Ein; erlischt bei
jedem Startbefehl
RSK24-2000/2500
Gelb
STOPP:
Ein = Eingang nicht aktiv
SICHERHEITSEINR. beim ÖFFNEN oder
START FUSSGÄNGER: Ein = aktiviert
LICHTSCHRANKE während der
PAUSENZEIT: Ein = aktiviert
Entriegelungsschlag: Ein = aktiviert
- 48 -
Abb.8
