6.

FUNCIONES DEL SISTEMA DE CONTROL

6.1 GESTIÓN DE LOS MOTORES
RSK24 2000/2500 dispone de salidas independientes
para los motores. Cuando sólo se conecta el Motor 1
(aplicación en versión hoja única) el sistema de control
regula automáticamente el funcionamiento oportuno.
En apertura el Motor2 tiene un retraso fi jo de 3 seg.
Cuando las hojas se acercan a los topes de parada en
cierre y en apertura, la velocidad de movimiento de las hojas
disminuye siempre hasta el 45% de la velocidad máxima.
6.2

DISPOSITIVOS QUE PUEDEN ACTIVARSE

Pulsador START - comanda el accionamiento de la
automatización, apertura o cierre según el estado en que
se halla la misma.
Pulsador STOP - comanda la parada de las hojas. Este
comando es prioritario respecto a cualquier estado y a todas
las funciones. Comanda la parada del movimiento en la
posición en la que se halla la automatización; para reanudar
el movimiento es necesario enviar el mando de START.
Fotocélulas en cierre - la activación de estas fotocélulas
se produce sólo en la fase de cierre; comanda la parada del
movimiento por 1 seg. y la nueva apertura. Mientras estén
activadas las fotocélulas el cierre es imposible.
Perfi l de seguridad como seguridad en apertura - Entrada
de seguridad activa en fase de apertura. La detección de
un obstáculo en apertura mediante el perfi l de seguridad
causa una breve inversión de marcha y luego la parada de
las hojas. Es necesario un comando de START para que se
complete la maniobra interrumpida en el modo de seguridad
(velocidad reducida y luz destellante encendida con luz fi ja).
NOTA: programar el parámetro H para habilitar la seguridad
en apertura con el perfi l de seguridad.
Fotocélulas como seguridad en apertura - la detección de
un obstáculo en apertura o en cierre mediante las fotocélulas
causa la parada de las hojas. Sólo cuando se desactivan
las fotocélulas el movimiento se reanuda, tras 1 seg. de
espera, en la dirección en la que se había interrumpido.
Luz destellante - para la señalización del estado de la
automatización (Fig.7).
Lámpara piloto - se puede conectar para la señalización del
estado de la automatización: luz apagada
cerrada; luz encendida fi ja
de apertura; luz encendida destellante
en fase de cierre.
6.3 FUNCIONES PROGRAMABLES (ver párr.4.1)
Pre-destello - con el pre-destello habilitado, el encendido de
la luz destellante se produce 3 seg. antes del accionamiento
tanto en apertura como en cierre.
ATENCIÓN: inhabilitar el pre-destello si no se utiliza la
luz destellante.
Start peatonal - permite la apertura de una sola hoja
mediante pulsador o mando a distancia (tecla 2).
Breve inversión al fi nal de la maniobra - al fi nal del
cierre de las hojas, los motores se accionan en sentido
inverso durante un corto periodo para eliminar la carga de
las hojas y facilitar el desbloqueo.
RSK24-2000/2500
automatización
automatización abierta o en fase
automatización
EQUIPO DE CONTROL

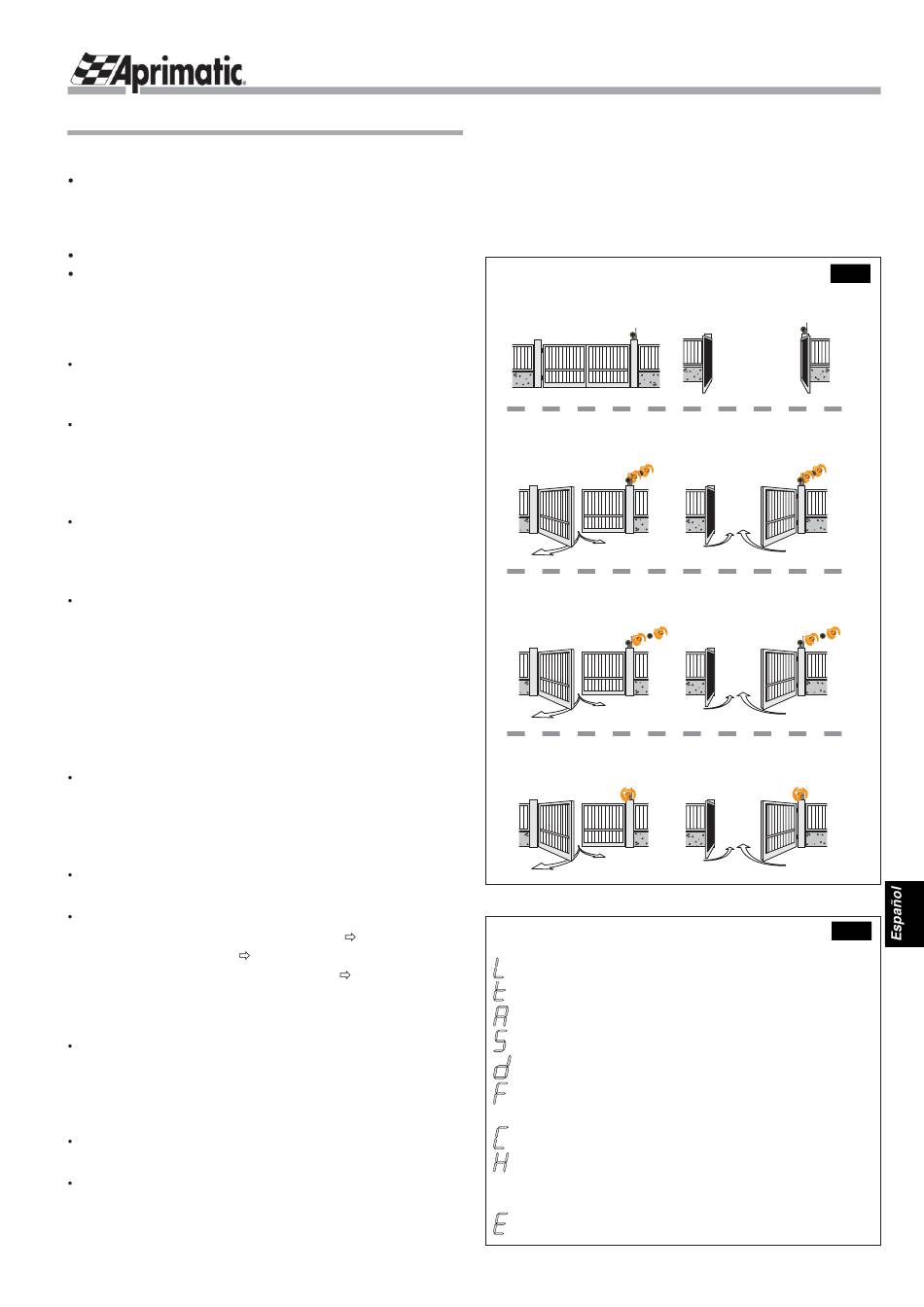

FUNCIONAMIENTO DE LA LUZ DESTELLANTE
luz apagada = cancela cerrada, o en pausa abierta
luz intermitente = pre-destello (si está configurado) o
cancela en movimiento (apertura o cierre)
luz intermitente ralentizada = cancela en movimiento en
el modo "apagón" (con batería)
luz encendida fija = cancela en movimiento en el modo
emergencia (tras el reconocimiento de un obstáculo)
PARÁMETROS PROGRAMABLES
lógica de funcionamiento
tiempo de pausa
retardo de la hoja en fase de cierre
velocidad de movimiento de las hojas
tiempo de acercamiento
pre-destello / golpe de ariete / empuje en final de
maniobra
breve inversión al fi nal de la maniobra
fotocélula en el tiempo de pausa / seguridad en
apertura con fotocélula / con perfi l de seguridad /
start peatonal
fuerza de empuje
- 59 -
Fig.7
Tab.3
