6.

FUNKTIONEN DES STEUERSYSTEMS

6.1

STEUERUNG DER MOTOREN

RSK24 2000/2500 verfügt über unabhängige Motorausgänge.
Wenn nur Motor1 angeschlossen wird (bei einfl ügeligen
Toren), stellt das Steuersystem automatisch die passende
Betriebsart ein.
Beim Öffnen hat Motor2 eine feste Verzögerung von 3
Sekunden.
Bei der Annäherung an die Anschläge beim Öffnen und
Schließen wird die Torfl ügelbewegung stets auf 45% der
maximalen Geschwindigkeit reduziert.
6.2

AKTIVIERBARE EINRICHTUNGEN

START-Taster - für die Steuerung der Torautomatik;
Öffnung oder Schließung je nach dem Zustand, in dem sie
sich befi ndet.
STOPP-Taster - zum Stoppen der Torflügel. Diese
Steuerung ist in jedem Zustand und vor allen Funktionen
vorrangig. Stoppt die Torautomatik an der Stelle, an der sie
sich befi ndet; zur Wiederaufnahme der Bewegung muss
der START-Befehl erteilt werden.
Lichtschranken beim Schließen - die Auslösung dieser
Lichtschranken ist nur in der Schließphase aktiv; die
Bewegung wird für 1 Sekunde gestoppt, danach öffnet
sich das Tor wieder. Die Lichtschranken verhindern das
Schließen des Tors, solange sie belegt sind.
Sicherheitskontaktleiste beim Öffnen - Während der
Öffnungsphase aktiver Sicherheitskontakt. Falls während der
Öffnung die Sicherheitskontaktleiste ein Hindernis erfasst,
wird die Laufrichtung kurz umgekehrt; danach werden
die Torfl ügel gestoppt. Um den unterbrochenen Vorgang
im Sicherheitsbetrieb (Geschwindigkeit verlangsamt und
Blinkleuchte leuchtet mit Dauerlicht) zu Ende zu führen,
muss ein START-Befehl gegeben werden.
HINWEIS: Zur Aktivierung der Sicherheitskontaktleiste beim
Öffnen muss der Parameter H programmiert werden.
Lichtschranken als Sicherheit beim Öffnen - bei
Erfassung eines Hindernisses durch die Lichtschranken
beim Öffnen oder Schließen werden die Torfl ügel gestoppt.
Erst wenn die Lichtschranken nicht mehr angesteuert
werden, wird die Bewegung nach 1 Sekunde in die
unterbrochene Richtung fortgesetzt.

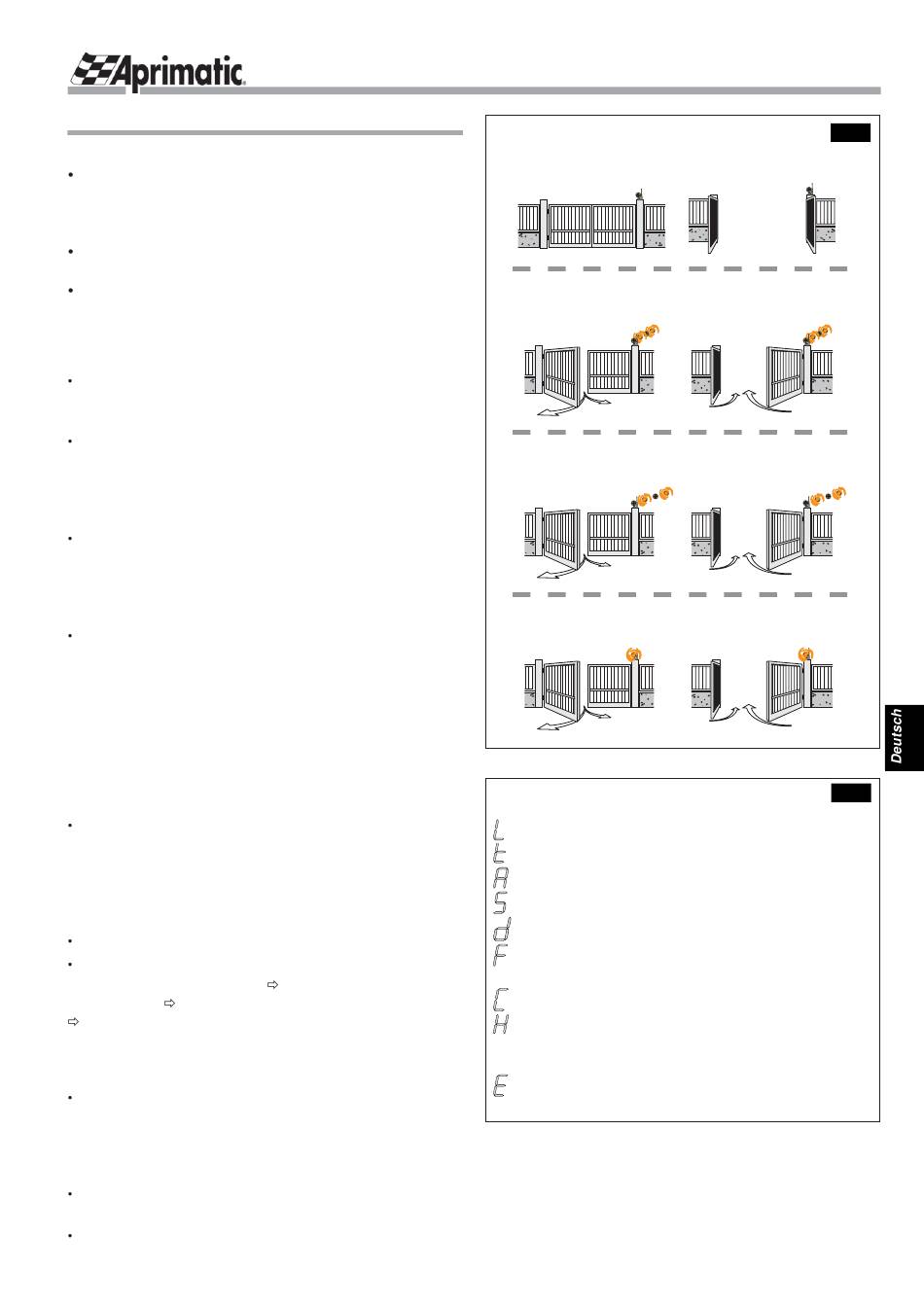

Blinkleuchte - zur Anzeige des Torstatus (Abb.7).
Kontrollleuchte - kann zur Anzeige des Torstatus
angeschlossen werden: Aus
mit Dauerlicht Tor geöffnet oder in Öffnungsphase; blinkt
Tor in Schließphase.

6.3 PROGRAMMIERBARE FUNKTIONEN

(siehe Absch. 4.1)
Vorblinken - Ist die Funktion Vorblinken aktiviert, schaltet
sich die Blinkleuchte 3 Sekunden vor dem Schließ- oder
Öffnungsbefehl ein.
ACHTUNG: Schalten Sie das Vorblinken aus, wenn Sie
die Blinkleuchte nicht verwenden.
START FUSSGÄNGER - Ermöglicht das Öffnen nur eines
Torfl ügels über Taster oder Handsender (Taste 2).
KURZE UMKEHR NACH DER BETÄTIGUNG - Nach
RSK24-2000/2500
Tor geschlossen; leuchtet
- 47 -
STEUEREINHEIT
FUNKTIONSWEISE DER BLINKLEUCHTE
Licht aus = Tor geschlossen oder in Pause geöffnet
Blinklicht = Vorblinken (falls eingestellt) oder Tor in
Bewegung (Öffnen oder Schließen)
Langsames Blinklicht = Tor in Bewegung bei
Stromausfallbetrieb (mit Batterie)
Licht ein mit Dauerlicht = Tor in Bewegung im
Notbetrieb (nach Erkennung eines Hindernisses)

PROGRAMMIERBARE PARAMETER

Betriebslogik
Pausenzeit
Torfl ügelverzögerung beim Schließen
Bewegungsgeschwindigkeit der Torfl ügel
Annäherungszeit
Vorblinken / Entriegelungsschlag / Schub nach der
Betätigung
Kurze Umkehr nach der Betätigung
L i c h t s c h r a n k e w ä h r e n d d e r P a u s e n z e i t /
Sicherheitseinrichtung beim Öffnen mit Lichtschranke
/ mit Sicherheitskontaktleiste / Start Fußgänger
Schubkraft
Abb.7
Tab. 3
