4.2

RESET

Si se desea restablecer todos los parámetros programables con los valores de fábrica (por defecto) es preciso realizar el RESET:
Interrumpir la alimentación;
Presionar y mantener presionada la tecla AZUL y a la vez restablecer la tensión
intermitente: es necesario efectuar el autoaprendizaje;
Presionar a la vez las teclas AMARILLA y AZUL durante algunos segundos (detalles en el párr.3.1.1).
5.1 LÓGICAS DE FUNCIONAMIENTO
Durante el ciclo de funcionamiento el sistema puede gestionar
las siguientes señales:
impulso de STOP e impulso de START;
fotocélula para la seguridad en cierre;
dispositivo para la seguridad en apertura (fotocélula, perfi l
de seguridad ...);
reconocimiento de un posible obstáculo en apertura o
en cierre.
El funcionamiento de la automatización en respuesta a dichas
señales depende de la lógica de funcionamiento programada.
En función de las confi guraciones realizadas por defecto (de
fábrica) el sistema funciona en lógica automática. Para cambiar
la lógica ver el párr.4.1.
A continuación se describen las lógicas de funcionamiento disponi-
bles y las respuestas a las señales según la lógica programada.
LÓGICA AUTOMÁTICA (lógica por defecto) (0)
Empezando con la cancela cerrada, el ciclo completo de
funcionamiento es el siguiente:
impulso de START empieza la apertura de la hoja 1;
al cabo de 3 seg. empieza la apertura de la hoja 2;
cuando ambas hojas están abiertas hasta el tope mecá-
nico, la cancela permanece abierta durante el tiempo de
pausa programado;
a continuación la hoja 2 empieza a cerrarse;
transcurrido el tiempo de retraso de hoja programado, la
hoja 1 también empieza a cerrarse.
En fase de apertura se ignoran los impulsos de START o foto-
células en cierre activadas.
En fase de cierre los impulsos de START o fotocélulas en cierre
activadas provocan de nuevo la apertura de las hojas.
En el tiempo de pausa con la cancela abierta las fotocélulas en cierre
activadas mantienen la cancela parada hasta que se desactivan.
LÓGICA 4 PASOS (1)
Empezando con la cancela cerrada, el ciclo completo de funcionamiento es el mismo que el de la lógica automática.
Si no se envía ningún impulso de START dentro de los 3 seg. de pausa en apertura
Si durante los primeros 3 seg. del tiempo de pausa seleccionado se envía un impulso de START
bloqueada en apertura y para que se cierre hay que enviar otro impulso de START.
LÓGICA AUTOMÁTICA SUPER (2)
Empezando con la cancela cerrada, el ciclo completo de funcionamiento es el mismo que el de la lógica automática.
El impulso de START en cualquier fase de movimiento
permite el cierre mediante el comando.
LÓGICA SEMIAUTOMÁTICA CON STOP (3)
Empezando con la cancela cerrada:
impulso de START las hojas se abren y la cancela permanece parada-abierta
impulso de START durante la apertura para detener las hojas
impulso de START durante el cierre
LÓGICA PASO PASO (4)
Empezando con la cancela cerrada:
impulso de START las hojas se abren y la cancela permanece parada-abierta
impulso de START durante la apertura para detener las hojas
impulso de START durante el cierre para detener las hojas
RSK24-2000/2500
causa la inversión de dirección de movimiento de la cancela, lo cual
las hojas se abren.
- 57 -
EQUIPO DE CONTROL
en la pantalla se visualiza la letra S

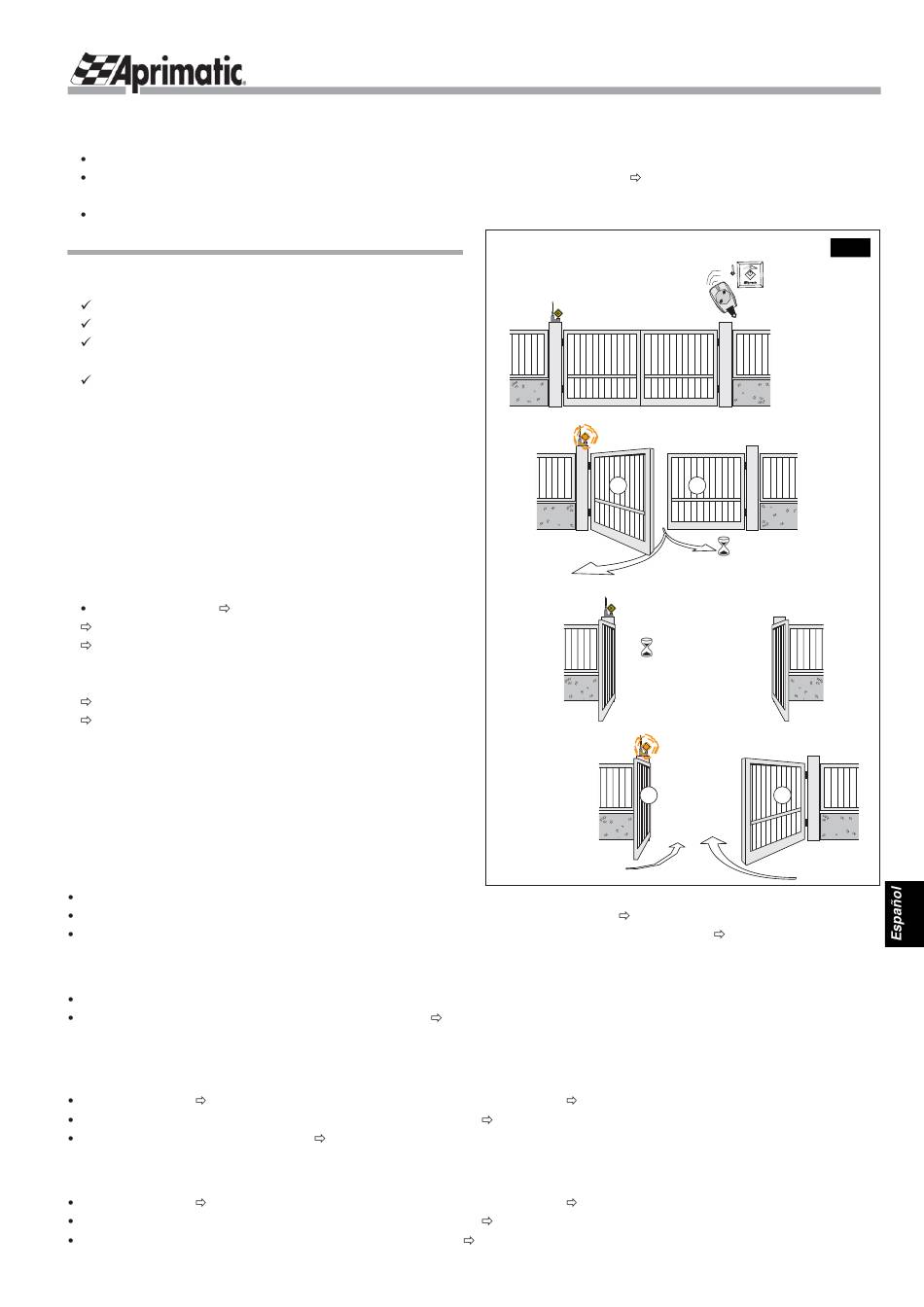

Lógica automática:
1
cancela cerrada
2
cancela abierta
1
3
1
la cancela se cierra automáticamente.
impulso de START para que la cancela se cierre;
con un nuevo impulso de START las hojas se cierran;
impulso de START para que la cancela se cierre;
con un nuevo impulso de START las hojas se cierran;
con un nuevo impulso de START las hojas se abren;
impulso de START
2
3"
cancela en apertura
tiempo de pausa
4
cancela en cierre
2
, la cancela permanece
Fig.6
