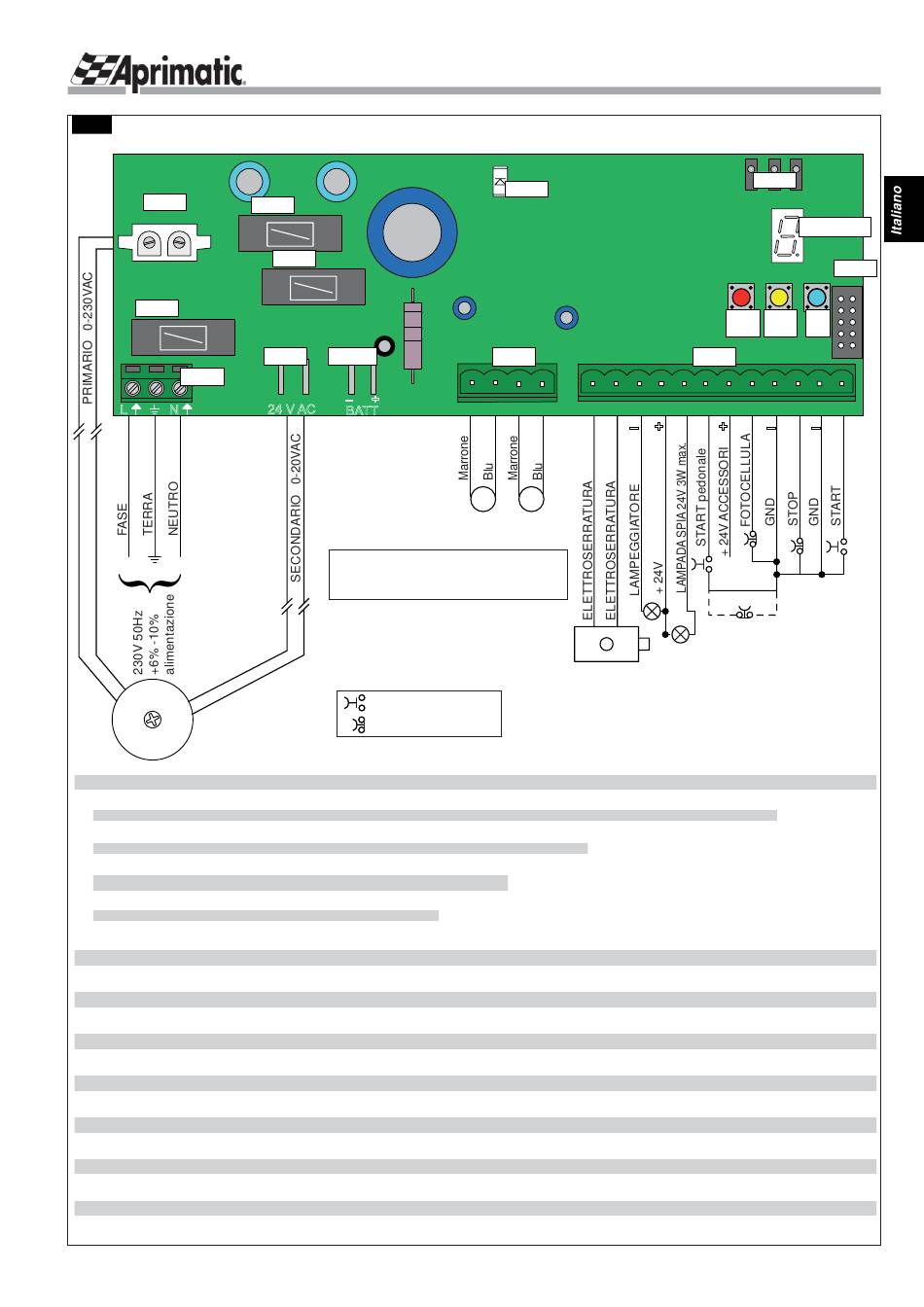

Fig.1
2.4

SCHEMA DELL'APPARECCHIATURA E COLLEGAMENTI

J4
F1
M5
L N
PH N
TRASFORMATORE
J1 morsettiera dei collegamenti (12 poli):
1-2 Elettroserratura - Uscita a 12 VAC con carico massimo collegabile di 15W - comanda elettroserratura per 1,5 sec. circa in apertura.
3-4 Lampeggiatore a LED a 24VDC - cavo a 2 conduttori minimo 1 mm
5-4 Lampada spia - uscita 24 VDC carico massimo 3W per lampada di segnalazione dello stato del cancello.
6-9 Sicurezza in apertura (contatto di sicurezza N.C.) o Start pedonale (N.A.).
7-9 24 V per alimentazione ACCESSORI.
8-9 ingresso Fotocellule in chiusura (contatto di sicurezza N.C.).
10-9 STOP (contatto di sicurezza N.C.) comanda l'arresto ante.
12-11 START (N.O.) comando apertura e/o chiusura ante.
J3 morsettiera di potenza con relativi ingressi per 2 motori da 24 VDC - cavo a 2 conduttori minimo 1,5 mm
J4 connettore collegamento 230 VAC
M5 collegamento fase-terra-neutro 230 VAC
FS1 collegamento 24 VAC
CN1 connettore 3 pin Aprimatic per innesto accessori (ricevente Unico, decoder controllo accessi, ecc.)
CN2 connettore 10 pin per ricevente PL-ECO
BATT collegamento batterie 24 VDC
F1 fusibile per protezione primario trasformatore
F2 fusibile per protezione accessori esterni (24VDC)
F3 fusibile per protezione circuito elettronico
DISPLAY (7 segmenti e 1 punto) per la visualizzazione dei parametri e dei relativi valori
S1 tasto ROSSO = conferma (e utilizzabile prima dell'autoapprendimento per azionare il motore 1 a uomo presente)
S2 tasto GIALLO = esci (e utilizzabile per visualizzare le connessioni sul display)
S3 tasto BLU = scorri i valori disponibili (e utilizzabile prima dell'autoapprendimento per azionare il motore 2 a uomo presente)
DL1 LED di segnalazione alimentazione scheda
RSK24-2000/2500
F2
F3
FS1 BATT
- +
24 V AC
BATT
LEGENDA:
a
M1 = motore 1 anta in apertura o monoanta
a
M2 = motore 2 anta in apertura
= contatto di tipo NO
= contatto di tipo NC
APPARECCHIATURE DI CONTROLLO
DL1
J3
M1 M2 M3 M4 1 2
-
M1 M2
MOTORE MOTORE
1 2
12 VAC 15 W max.
ATTENZIONE ! i contatti N.C. devono essere ponticellati verso
massa (morsetto 9 o 11) quando non vengono utilizzati. In
caso contrario l'automazione NON PUO' funzionare!
NOTA: il morsetto 6 è N.O. per default, ma può diventare N.C.
in base al settaggio del parametro H (par.7.1).
2
. NON utilizzare lampeggianti di altro tipo!
- 5 -
CN1
Display
S1 S2 S3
rosso giallo blu
J1
3 4 5 6 7 8 9 10 11 12
+ + - -
SICUREZZA
in APERTURA
2
.
CN2
