4.2 REMISE À ZÉRO
Pour rétablir les valeurs d'usine (par défaut) pour tous les paramètres programmables, effectuer une REMISE À ZÉRO :
Couper la tension;
Presser et maintenir enfoncé le bouton BLEU et rétablir en même temps la tension
sur l'affi cheur: il faut effectuer de nouveau l'auto-apprentissage;
Presser en même temps les boutons JAUNE et BLEU pendant quelques secondes (détails au par.3.1.1).
5.1

MODES DE FONCTIONNEMENT

Pendant le cycle de fonctionnement, le système gère les signaux suivants:
impulsion d'ARRÊT et impulsion de MARCHE ;
cellule photoélectrique pour la sécurité en phase de fermeture ;
dispositif pour la sécurité en phase d'ouverture (cellule
photoélectrique, bord sensible, etc.) ;
identifi cation d'un obstacle éventuel en phase d'ouverture ou
de fermeture.
Le fonctionnement de l'automatisme à la suite des signaux en
question dépend du mode de fonctionnement activé.
Selon les paramétrages par défaut (effectués en usine), le système
fonctionne en mode automatique. Pour changer de mode, consulter
le par. par.4.1.
Les modes de fonctionnement disponibles et les réponses aux
signaux selon le mode sélectionné sont décrits ci-après.
MODE AUTOMATIQUE (mode par défaut) (0)
Avec le portail fermé, le cycle de fonctionnement complet est
le suivant :
impulsion DE MARCHE
le vantail 2 commence à s'ouvrir au bout de 3 s ;
lorsque les deux vantaux en phase d'ouverture arrivent à la
butée mécanique, le portail reste ouvert pendant le temps de
pause sélectionné ;
puis, le vantail 2 commence à se refermer ;
une fois écoulée la temporisation sélectionnée, le vantail 1
commence aussi à se refermer.
Les impulsions de MARCHE ou les cellules photoélectriques
interceptées en phase de fermeture ne sont pas considérées
en phase d'ouverture.
Les impulsions de MARCHE ou les cellules photoélectriques
interceptées en phase de fermeture provoquent la réouverture
des vantaux en phase de fermeture.
Pendant le temps d'arrêt avec le vantail ouvert, les cellules
photoélectriques interceptées en phase de fermeture maintiennent
le portail arrêté et ouvert jusqu'à ce qu'elles soient libérées.
MODE DE 4 EN 4 (1)
En partant avec le portail fermé, le cycle complet de fonctionnement
est le même que pour le mode automatique.
Si aucune commande de MARCHE n'est donnée dans les
3 premières secondes de pause en position d'ouverture,
portail se referme automatiquement.
Si une commande de MARCHE est donnée dans les 3 premières secondes du temps de pause sélectionné,
reste verrouillé en position d'ouverture et il est nécessaire de donner une autre commande de MARCHE pour le refermer.
MODE AUTOMATIQUE SUPER (2)
En partant avec le portail fermé, le cycle complet de fonctionnement est le même que pour le mode automatique.
Quelle que soit la phase du mouvement, l'impulsion de MARCHE
qui permet à l'usager de commander la fermeture du portail.
MODE SEMI-AUTOMATIQUE AVEC ARRÊT (3)
En partant avec le portail fermé :
impulsion de MARCHE
impulsion de MARCHE pendant l'ouverture pour arrêter les vantaux
impulsion de MARCHE pendant la fermeture
MODE PAS À PAS (4)
En partant avec le portail fermé :
impulsion de MARCHE les vantaux s'ouvrent et le portail reste immobile et ouvert impulsion de MARCHE pour le refermer ;
impulsion de MARCHE pendant l'ouverture pour arrêter les vantaux
impulsion de MARCHE pendant la fermeture pour arrêter les vantaux
RSK24-2000/2500
le vantail 1 commence à s'ouvrir ;
les vantaux s'ouvrent et le portail reste immobile et ouvert
les vantaux se rouvrent.

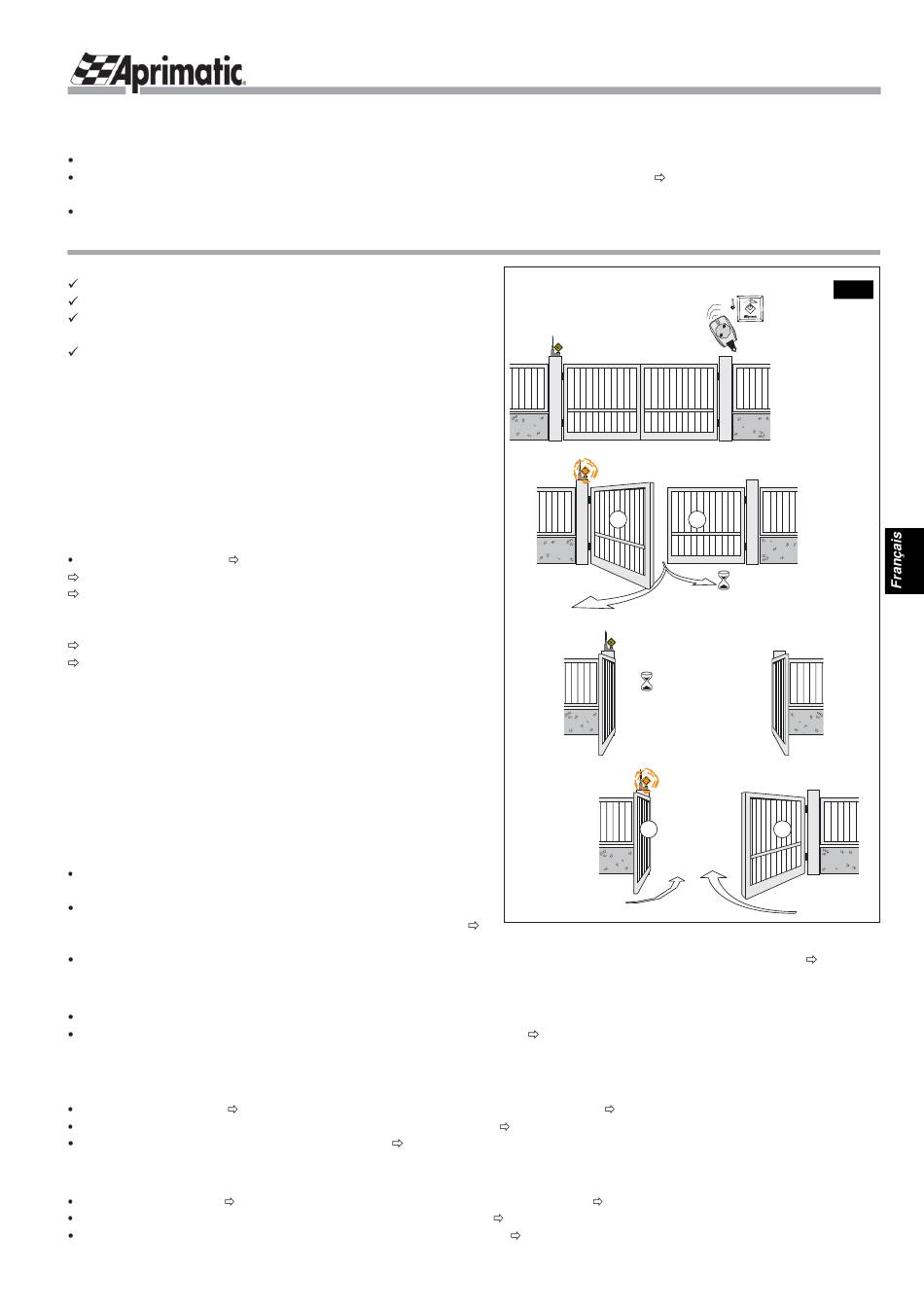

PLATINE DE COMMANDE
Mode automatique :
1
portail fermé
2
portail en phase d'ouverture
1
le
provoque l'inversion du mouvement du portail, ce
impulsion de MARCHE pour le refermer ;
nouvelle impulsion de MARCHE, les vantaux se referment ;
nouvelle impulsion de MARCHE, les vantaux se referment ;
nouvelle impulsion de MARCHE, les vantaux se rouvrent.
- 33 -
la lettre S clignotante apparaît
impulsion de MARCHE
2
3"
3
portail ouvert
temps de pause
4
portail en phase de fermeture
1 2
Fig.6
le portail
