PLATINE DE COMMANDE
4. PROGRAMMATION AVANCÉE
4.1 PROGRAMMATION DES PARAMÈTRES
IMPORTANT ! Effectuer la programmation des paramètres uniquement avec le portail FERMÉ et ARRÊTÉ et après avoir
effectué l'AUTO-APPRENTISSAGE.
Pour programmer les paramètres, procéder selon les indications suivantes (voir Fig.5 et tab.2).
!
Attention
Les signaux d'entrée ne sont pas pris en considération en phase de programmation.
Presser et maintenir enfoncé le bouton ROUGE jusqu'à ce qu'un P apparaisse sur l'affi cheur. Relâcher le bouton
première lettre identifi ant les paramètres programmables s'affi che.
Le bouton BLEU permet de faire défi ler tous les paramètres.
Le bouton JAUNE permet de quitter pour revenir au fonctionnement normal.
Le bouton ROUGE permet de visualiser la valeur actuellement paramétrée (indiquée par un point lumineux)
bouton BLEU permet de faire défi ler les valeurs disponibles.
En cas de modifi cation, appuyer sur le bouton ROUGE (confi rmer) pendant 3 s lorsque la valeur souhaitée apparaît
cette nouvelle valeur (confi rmée par 3 clignotements) est mémorisée et l'on quitte la programmation pour revenir au
fonctionnement normal.
Pour quitter sans modifi er, appuyer sur le bouton JAUNE
remarque : les MODES DE FONCTIONNEMENT DISPONIBLES et les réponses aux signaux d'entrée sont décrits au par.5.1.

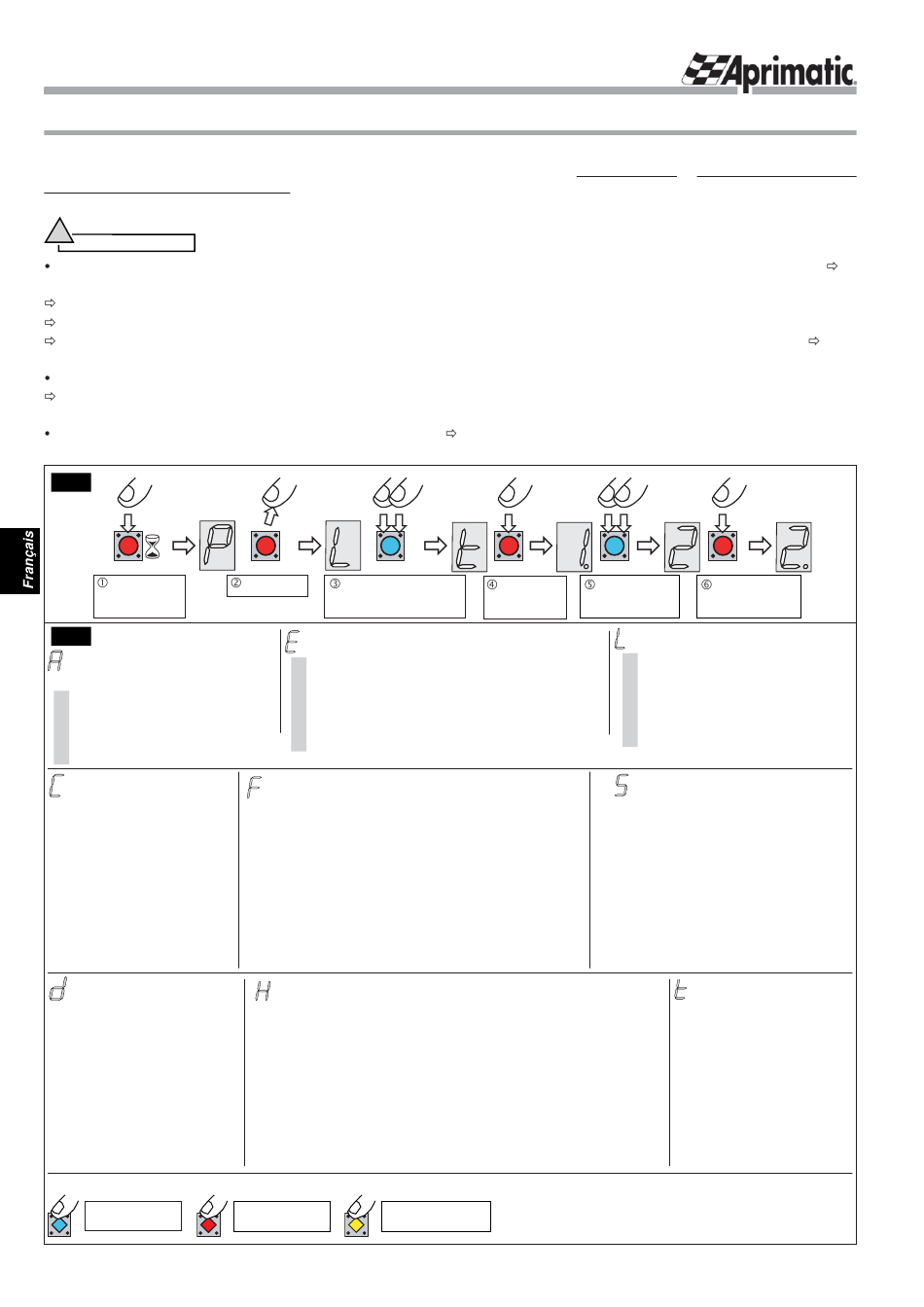

Fig.5
rouge
entrer en mode
programmation
Tab. 2
: temporisation du vantail en
phase de fermeture
0 = 4 s (*)
remarque : en revanche,
1 = 8 s
l a t e m p o r i s a t i o n
2 = 12 s
d'ouverture reste fi xée
3 = 16 s
à 3 s.
: brève inversion (ms.)
0 0
1 30
2 (*) 50
3 80
4 100
5 120
6 150
7 200
8 300
9 400
: temps d'approche (sec.)
0 = 2
1 = 4 (*)
2 = 5
3 = 6
4 = 7
5 = 8
6 = 10
7 = 12
8 = 14
9 = 16
NOTA BENE :
bleu
pour sélectionner
relâcher
bleu
sélectionner le
paramètre à modifi er
: force de poussée
0 = Bas
ATTENTION :l'augmentation de la valeur
1 = Moyen de ce paramètre entraîne une diminution
de la sensibilité de détection de l'obstacle.
2 = Élevé (*)
Lorsque la valeur est paramétrée sur 3, 4 ou
3 = Très élevé
5, il faut prévoir des dispositifs de détection
4 = Vent moyen
présence appropriés qui seront choisis sur la
5 = Vent fort
base d'une analyse correcte des risques.
: préclignotement coup de bélier poussée en fi n de
0 (*) non non
1 non
2 oui non
3 oui
4 non non
5 non
6 oui non
7 oui
: Cellule photoélectrique
en temps de pause
0 (*) NON
1 NON SÉCURITÉ OUVERT. BORD SENSIBLE
2 OUI
3 OUI SÉCURITÉ OUVERT. BORD SENSIBLE
4 NON SÉCURITÉ OUVERT. CELLULE PHOTOÉL.
5 OUI SÉCURITÉ OUVERT. CELLULE PHOTOÉL.
rouge jaune
pour confi rmer pour quitter
RSK24-2000/2500
Ceci permet de revenir à l'affi chage des lettres/paramètres.
rouge
confi rmer le sélectionner une
paramètre nouvelle valeur
manoeuvre
non
oui non
non
oui non
oui
oui oui
oui
oui oui
Fonction entrée
J1 broche 6-9
OUVERTURE PIÉTON
OUVERTURE PIÉTON
- 32 -
bleu
rouge
confi rmer la
nouvelle valeur
: type de mode de fonctionnement
0 = AUTOMATIQUE (*)
1 = DE 4 EN 4
2 = AUTOMATIQUE SUPER
3 = SEMI-AUTOMATIQUE avec ARRÊT
4 = PAS À PAS
: vitesse de mouvement des vantaux
0 = 50%
1 = 70% (* RAIDER2000)
2 = 85% (* RAIDER2500)
3 = 100%
ATTENTION ! En cas de modifi cation
du paramètre S (vitesse), il est
nécessaire d'effectuer de nouveau
l'auto-apprentissage : presser
simultanément les boutons JAUNE et
BLEU pendant quelques secondes.
: temps de pause (s)
0 = 0
1 = 5 (*)
2 = 10
3 = 15
4 = 20
5 = 25
6 = 30
7 = 35
8 = 40
9 = 45
( * ) = valeurs d'usine (par défaut)
