6.
FONCTIONS DU SYSTÈME DE COMMANDE
6.1

GESTION DES MOTEURS

RSK24 2000/2500 dispose de sorties indépendantes pour
les moteurs. Lorsqu'un seul Moteur1 est relié (application
pour version à un vantail), le système de commande règle
automatiquement le fonctionnement approprié.
En phase d'ouverture, le Moteur2 a une temporisation fi xe
de 3 sec.
À proximité des butées d'arrêt de fermeture et d'ouverture,
la vitesse de mouvement des vantaux ralentit jusqu'à 45%
de la vitesse maximale.
6.2

DISPOSITIFS ACTIVABLES

Bouton MARCHE - commande l'actionnement de
l'automatisme ; ouverture ou fermeture selon son état.
Bouton ARRÊT - arrêt des vantaux. Cette commande
est prioritaire quel que soit l'état ou la fonction. Elle
provoque l'arrêt du mouvement dans la position où se
trouve l'automatisme ; pour reprendre le mouvement, il faut
actionner la commande de MARCHE.
Cellules photoélectriques en phase de fermeture -
le déclenchement de ces cellules photoélectriques n'est
actif qu'en phase de fermeture ; il provoque l'arrêt du
mouvement pendant 1 s puis la réouverture. La fermeture
reste impossible tant que les cellules photoélectriques sont
interceptées.
Bord sensible comme sécurité en phase d'ouverture -
Entrée de sécurité, active en phase d'ouverture. Un obstacle
intercepté par un bord sensible en phase d'ouverture
provoque une courte inversion puis l'arrêt des vantaux. Une
commande de MARCHE est nécessaire pour compléter
la manoeuvre interrompue en mode de sécurité (vitesse
ralentie et clignotant allumé d'une lumière fi xe).
REMARQUE : programmer le paramètre H pour activer la
sécurité en phase d'ouverture via le bord sensible.
Cellules photoélectriques comme sécurité en phase
d'ouverture - un obstacle intercepté en phase d'ouverture
ou de fermeture par les cellules photoélectriques provoque
l'arrêt des vantaux. Le mouvement reprend dans la même
direction uniquement lorsque les cellules photoélectriques
sont libérées, après 1 s d'attente.

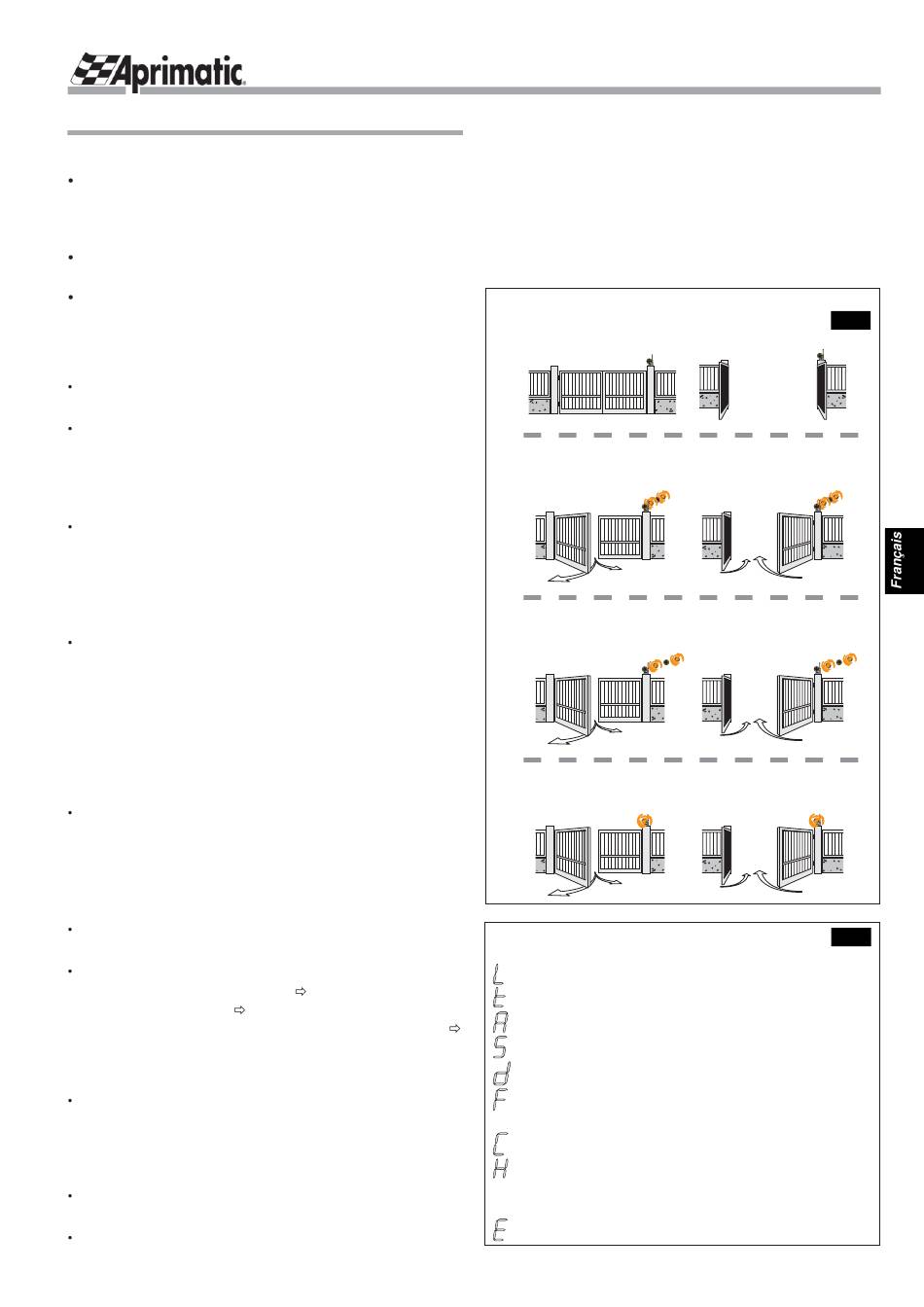

Clignotant - pour la signalisation de l'état de l'automatisme
(Fig.7).
Voyant - connectable pour la signalisation de l'état de
l'automatisme : lumière éteinte
lumière allumée fixe
phase d'ouverture ; lumière allumée par intermittence
automatisme en phase de fermeture.
6.3
FONCTIONS PROGRAMMABLES (voir par.4.1)
Préclignotement - l'activation du préclignotement
implique l'allumage du clignotant 3 s avant l'actionnement
tant à l'ouverture qu'à la fermeture.
ATTENTION : désactiver le préclignotement si le
clignotant n'est pas utilisé.
Ouverture piéton - permet d'ouvrir un seul vantail via un
bouton ou une télécommande (bouton 2)
Brève inversion en fin de manoeuvre - en fin de
RSK24-2000/2500
automatisme fermé ;
automatisme ouvert ou en
PLATINE DE COMMANDE
FONCTIONNEMENT DU CLIGNOTANT
Lumière éteinte = portail fermé, ou ouvert
lumière intermittente = préclignotement (si paramétré)
ou portail en mouvement (ouverture ou fermeture)
lumière intermittente de façon ralentie = portail en
mouvement en mode coupure secteur (sur batterie)
lumière allumée fixe = portail en mouvement en mode
urgence (après l'identification d'un obstacle)
PARAMÈTRES PROGRAMMABLES
mode de fonctionnement
temps de pause
temporisation du vantail en phase de fermeture
vitesse de mouvement des vantaux
temps d'approche
préclignotement / coup de bélier / poussée en fin de
manoeuvre
inversion brève en fi n de manoeuvre
cellule photoélectrique en temps de pause/ sécurité
en phase d'ouverture avec cellule photoélectrique
/ avec bord sensible / ouverture piéton
force de poussée
- 35 -
en phase de pause
Fig.7
Tab.3
