2.4

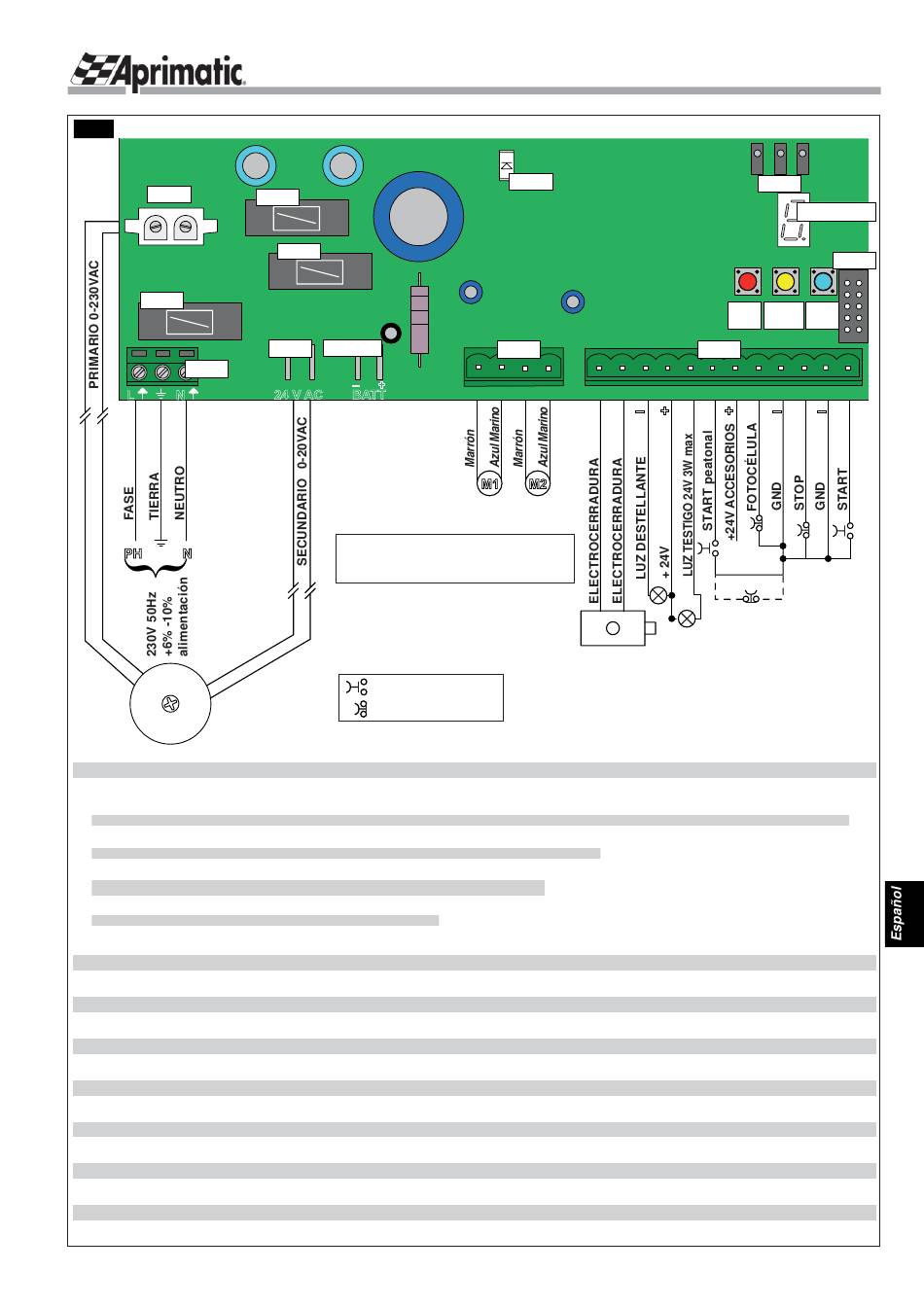

ESQUEMA DEL EQUIPO Y CONEXIONES

Fig.1
J4
F1
M5
L N
PH N
TRANSFORMADOR
J1 regleta de bornes de las conexiones (12 polos):
1-2 Electrocerradura - Salida 12 Vca con carga máxima conectable de 15W - acciona la electrocerradura durante 1,5 seg.
aprox. en la fase de apertura.
3-4 Luz destellante de LEDs 24Vcc - cable con 2 conductores mínimo 1 mm
5-4 Lámpara piloto - salida 24 Vcc carga máxima de 3W para lámpara de señalización del estado de la cancela.
6-9 Seguridad en apertura (contacto de seguridad N.C.) o Start peatonal (N.A.).
7-9 24 V para alimentación ACCESORIOS.
8-9 entrada fotocélulas en fase de cierre (contacto de seguridad N.C.).
10-9 STOP (contacto de seguridad N.C.) acciona la parada de las hojas.
12-11 START (N.A.) comando apertura y/o cierre hojas.
J3 regleta de bornes de potencia con entradas correspondientes para 2 motores 24 VCC - cable con 2 conductores mínimo 1,5 mm
J4 conector conexión 230 Vca
M5 conexión fase-tierra-neutro 230 Vca
FS1 conexión 24 Vca
CN1 conector 3 pines Aprimatic para conexión accesorios (receptor Unico, descodifi cador control accesos, etc.)
CN2 conector 10 pines para receptor PL-ECO
BATT conexión baterías 24 Vcc
F1 fusible de protección primario transformador
F2 fusible de protección accesorios externos (24Vcc)
F3 fusible de protección circuito electrónico
PANTALLA (7 segmentos y 1 punto) para la visualización de los parámetros y valores correspondientes
S1 tecla ROJA = confi rmar (y puede utilizarse antes del autoaprendizaje para accionar el motor 1 en el modo presencia operador)
S2 tecla AMARILLA= salir (y puede utilizarse para visualizar las conexiones en pantalla)
S3 tecla AZUL = visualizar los valores disponibles (y puede utilizarse antes del autoaprendizaje para accionar el motor 2 en el modo presencia operador)
DL1 LED de señalización alimentación tarjeta
RSK24-2000/2500
F2
F3
FS1 BATT
- +
24 V AC BATT
LEYENDA:
a
M1 = motor 1 hoja en apertura hoja única
a
M2 = motor 2 hoja en apertura
= contacto tipo NO
= contacto tipo NC
EQUIPO DE CONTROL
DL1
J3
M1 M2 M3 M4 1 2
M1 M2
MOTOR MOTOR
1 2
12 Vac 15 W max.
¡ATENCIÓN! los contactos N.C. deben puentearse hacia
t i e r r a ( b o r n e 9 ó 11 ) c u a n d o n o s e u t i l i z a n . ¡ D e l o
contrario la automatización NO PUEDE funcionar!
NOTA: el borne 6 está N.A. por defecto, pero puede
convertirse en N.C. dependiendo de la configuración del
parámetro H (párr.7.1).
2
. ¡NO utilizar luces destellantes de otro tipo!
- 53 -
CN1
Pantalla
S1 S2
rojo amarilla
J1
3 4 5 6 7 8 9 10 11 12
- + + -
SEGURIDAD
EN APERTURA
CN2
S3
azul
-
2
.
