3.2

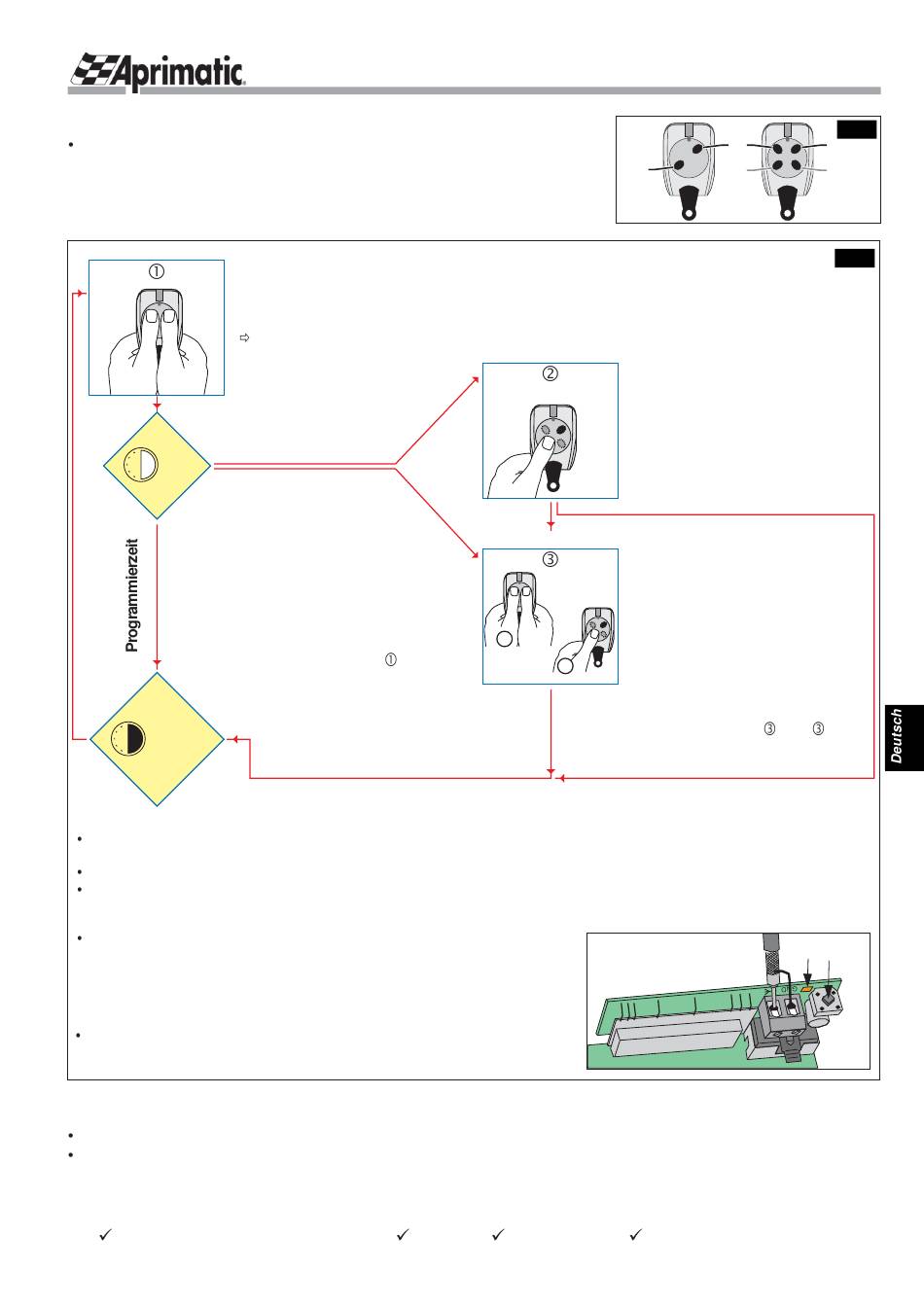

SPEICHERN DER HANDSENDER

Für die Erkennung der Handsender ist je nach installiertem Empfänger
gemäß der Beschreibung in Abschnitt 3.2A oder 3.2B zu verfahren. Nach dem
Speichervorgang steht Ihnen Taste 1 für den START-Befehl und Taste 2 für die
Funktion START FUSSGÄNGER zur Verfügung (Abb.3).
3.2A MIT STECKBAREM PL-ECO 2-KANAL-EMPFÄNGER (Abb.4)
Selbstlernfunktion aktivieren
1 Alle Tasten des ersten zu speichernden
Handsenders (falls der Speicher des
Empfängers leer ist) oder eines bereits
programmierten Handsenders drücken
- Zur Bestätigung leuchtet die LED mit
Dauerlicht auf und erlischt nach Ablauf
dieser Programmierzeit.
30"
Während der Programmierzeit können der erste
Handsender und/oder eventuell gewünschte
weitere Handsender gespeichert werden.
Nach Ablauf der 30" wird die Selbstlernfunktion
deaktiviert.
- Zur Bestätigung erlischt die LED.
Um eine neue Speicherung vornehmen zu
können, muss die Selbstlernfunktion neu
aktiviert werden, d.h. der Schritt
unter Verwendung eines bereits gespeicherten
Handsenders wiederholt werden.
Ende
Beachten Sie!
Nach dem Netzanschluss blinkt die LED des Empfängers für 7" (10 Mal) und erlischt dann - erst mit dem Speichern beginnen,
nachdem die LED erloschen ist.
Wenn Sie keine Speicherung vornehmen, erlischt die LED nach Ablauf der 30 Sekunden und die Lernphase wird abgeschlossen.
Zum Beenden der Programmierung die RESET-Taste des Empfängers drücken:alle Speichervorgänge, die bestätigt worden sind,
werden gespeichert. ACHTUNG: Falls gleichzeitig mit der RESET-Taste eine Taste eines bereits gespeicherten Handsenders gedrückt
wird, wird dieser Handsender gelöscht.
Vollständiges LÖSCHEN des PL-ECO Speichers:
- Den Empfänger für mindestens 30 Sekunden spannungsfrei schalten. - Den
Empfänger wieder einschalten und die RESET-Taste gedrückt halten, bis die LED
erlischt (10 s). - Nach einigen Sekunden beginnt die LED zu blinken und erlischt
dann: alle Handsender wurden gelöscht. NUN kann eine neue Programmierung
ausgeführt werden.
Zum LÖSCHEN nur eines Handsenders aus PL-ECO:
- Bei versorgtem Empfänger die RESET-Taste gedrückt halten und gleichzeitig eine
beliebige Taste des zu löschenden Handsenders drücken.
3.2B MIT MEMORY SYSTEM EMPFÄNGER (EMPFÄNGER UNICO)
ACHTUNG! Für den Gebrauch des Memory System Empfängers (UNICO Empfänger) muss der PL-ECO Empfänger entfernt werden.
Schließen Sie den UNICO Empfänger an den Verbinder CN1 an (siehe Plan der Steuereinheit in Abb.1).
Führen Sie den Lernvorgang der Handsender unter Beachtung der dem UNICO Empfänger beigelegten Anleitung aus.
3.3 FUNKTIONSPRÜFUNGEN UND EINSTELLUNGEN
Nach dem Anschluss der Antriebe an die Steuereinheit und der Ausführung des Selbstlernvorgang sind die Funktionsprüfungen
vorzunehmen. Mit Bezug auf die Sicherheitsvorschriften können die folgenden Parameter eingestellt werden (siehe Abschnitt
4.1): Bewegungsgeschwindigkeit der Torfl ügel;
RSK24-2000/2500
die Lernfunktion wird für 30" aktiviert.
müssen
Schubkraft;
Den ersten Handsender speichern
2 Eine beliebige Taste desselben
Handsenders drücken.
- Zur Bestätigung erlischt die LED und
leuchtet danach erneut mit Dauerlicht auf.
Weitere Handsender speichern
3-A Alle Tasten eines neuen Handsenders
drücken, der gespeichert werden soll.
- Zur Bestätigung erlischt die LED und
leuchtet danach erneut mit Dauerlicht auf.
3-B Eine beliebige Taste desselben
A
Handsenders drücken.
- Zur Bestätigung erlischt die LED und
B
leuchtet danach erneut mit Dauerlicht auf.
Alle weiteren Handsender nach der Reihe
speichern; dazu für einen jeden Handsender
die Angaben unter Punkt A und B
innerhalb der Programmierzeit ausführen.
EMPFÄNGER PL-ECO
Annäherungszeit;
- 43 -
STEUEREINHEIT
2 1
1 3
LED RESET
kurze Umkehr nach der Betätigung.
Abb.3
2
4
Abb.4
