AUSGABE 12/2020
BETRIEBSANLEITUNG
5

BESCHREIBUNG

5.1

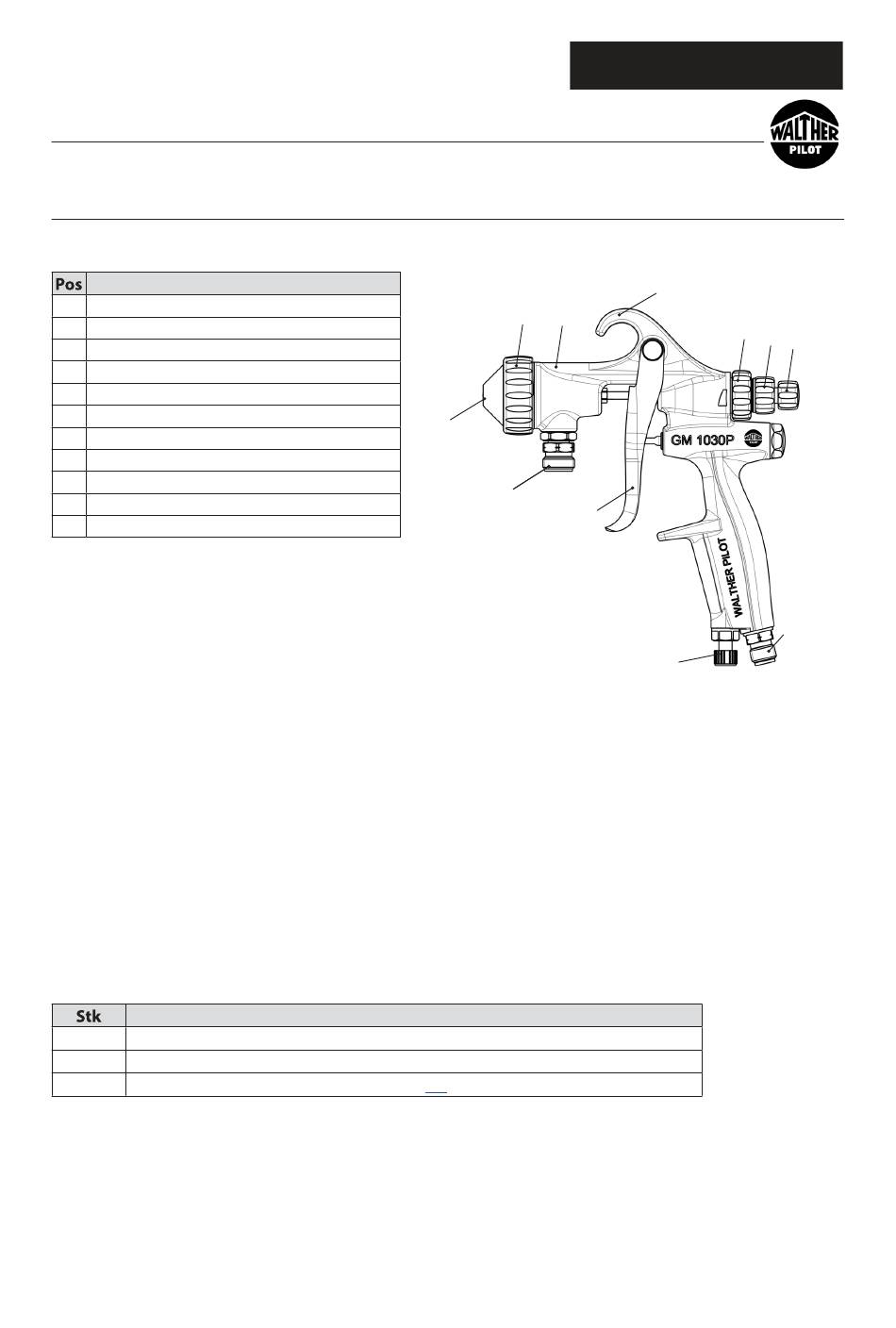

AUFBAU

Benennung
A Aufhängehaken
B Nadelhub-Regler
C Feststeller Nadelhub-Regler
D Formluft-Regler
E Luftanschluss
F Luftregulierung
G Abzugbügel
H Materialanschluss
I Düse / Luftkopf
J Luftkopfmutter
K Spritzpistolengehäuse
5.2

FUNKTIONSWEISE

Bei Betätigung des Abzugbügels (G) wird zuerst die Zerstäuberluft frei gegeben und danach
die Materialnadel zurückgezogen. Das Spritzmaterial gelangt somit durch die Düse (I) an
den zu beschichtenden Werkstoff. Das Schließen der Spritzpistole erfolgt in umgekehrter
Reihenfolge. Die Materialdurchflussmenge ist abhängig vom Durchmesser der Düse (I)
und der Einstellung des Materialdruckes am Druckgefäß oder Materialdruckregler. Mit
dem Formluftregler (D) wird die Spritzbildform optimal an das Spritzobjekt angepasst.
Die Materialmenge wird durch drehen des Nadelhub Reglers (B) geregelt, und mit
dem Feststeller Nadelhub-Regler (C) kann diese Einstellung fixiert werden. Mit der
Luftregulierung (F) wird die Luftzufuhr geregelt.
5.3 GRUNDAUSRÜSTUNGEN
Benennung
1 Betriebsanleitung in der entsprechenden Landessprache
1 CE-Konformitätserklärung
1 Betriebsanleitung Deutsch
Bei Sonderausführungen gelten die Angaben auf dem Lieferschein.
DOC2422131
K
J
I
I
H
G
siehe Kapitel 1.3
PILOT GM 1030P
A
J
K
H
G
B_06967
F
A
D
B
C
B
C
D
E
E
F
