1.3

Sachwidrige Verwendung

Die Spritzpistole darf nicht anders verwendet werden, als es im Abschnitt 1.2 Be-
stimmungsgemäße Verwendung geschrieben steht.
Jede andere Verwendung ist sachwidrig.
Zur sachwidrigen Verwendung gehören z.B.:
• das Verspritzen von Materialien auf Personen und Tiere
• das Verspritzen von flüssigem Stickstoff
2

Technische Beschreibung

Die Modelle GA 9010 Marking und GA 9010 Marking-MB arbeiten vollautomatisch
über eine Druckluftsteuerung und werden über ein 3/2-Wege-Steuerventil angesteu-
ert. Dazu können Hand-, Fuß-oder Magnetventile eingesetzt werden.
Wird das 3/2-Wege-Steuerventil betätigt, tritt die für die Steuerung erforderliche
Druckluft in den Zylinderraum der Spritzpistole ein und öffnet den Zerstäuberluft-
kanal und anschließend die Materialzufuhr.
Wird die Steuerluft durch das 3/2-Wege-Steuerventil wieder unterbrochen, entweicht
zunächst die im Zylinder befindliche Druckluft. Der Federdruck der Kolbenfeder
drückt anschließend die Materialnadel in ihre Ausgangsstellung zurück und
verschließt die Material- und Zerstäuberluftzufuhr.
3

Sicherheitshinweise

3.1

Kennzeichnung der Sicherheitshinweise

Warnung
Das Piktogramm und die Dringlichkeitsstufe "Warnung" kennzeichnen eine mögliche
Gefahr für Personen. Mögliche Folgen: schwere oder leichte Verletzungen.
Achtung
Das Piktogramm und die Dringlichkeitsstufe "Achtung" kennzeichnen eine mögliche
Gefahr für Sachwerte. Mögliche Folgen: Beschädigung von Sachen.
Hinweis
Das Piktogramm und die Dringlichkeitsstufe "Hinweis" kennzeichnen zusätzliche
Informationen für das sichere und effiziente Arbeiten mit der Spritzpistole.
3.2

Allgemeine Sicherheitshinweise

• Die einschlägigen Unfallverhütungsvorschriften sowie die sonstigen anerkannten
sicherheitstechnischen und arbeitsmedizinischen Regeln sind einzuhalten.
• Benutzen Sie die Spritzpistole nur in gut belüfteten Räumen. Im Arbeitsbereich
ist Feuer, offenes Licht und Rauchen verboten. Beim Verspritzen leichtentzündli-
cher Materialien (z. B. Lacke, Kleber, Reinigungsmittel usw.) besteht erhöhte
Gesundheits-, Explosions- und Brandgefahr.
16
• Es muss sichergestellt werden, dass die Spritzpistole separat oder in Verbindung
mit dem Gerät auf dem sie aufgebaut ist, ausreichend geerdet ist (max.
Widerstand 10
6 Ω).
• Schalten Sie vor jeder Wartung und Instandsetzung die Luft- und Materialzufuhr
zur Spritzpistole drucklos - Verletzungsgefahr.
• Halten Sie beim Verspritzen von Materialien keine Hände oder andere Körperteile
vor die unter Druck stehende Düse der Spritzpistole - Verletzungsgefahr.
• Richten Sie die Spritzpistole nicht auf Personen und Tiere - Verletzungsgefahr.
• Beachten Sie die Verarbeitungs- und Sicherheitshinweise der Hersteller von
Spritzmaterial und Reinigungsmittel. Insbesondere aggressive und ätzende
Materialien können gesundheitliche Schäden verursachen.
• Tragen Sie im Arbeitsbereich der Spritzpistole einen Gehörschutz. Der erzeugte
Schallpegel der Spritzpistole von ca. 83 dB (A) kann einen Gehörschaden
verursachen.
• Die partikelführende Abluft ist vom Arbeitsbereich und Betriebspersonal fernzu-
halten. Tragen Sie dennoch vorschriftsgemäßen Atemschutz und vorschriftsge-
mäße Arbeitskleidung, wenn Sie mit der Spritzpistole Materialien verarbeiten.
Umherschwebende Partikel gefährden Ihre Gesundheit.
• Achten Sie stets darauf, dass nach den Montage- und Wartungsarbeiten alle
Muttern und Schrauben fest angezogen sind.
• Verwenden Sie nur Original-Ersatzteile, da WALTHER nur für diese eine sichere
und einwandfreie Funktion garantieren kann.
Bei Nachfragen zur gefahrlosen Benutzung der Spritzpistole wenden Sie sich bitte
an die WALTHER Spritz- und Lackiersysteme GmbH, Wuppertal.
4

Montage

Die Spritzpistole ist werkseitig komplett montiert. Bevor Sie die Spritzpistole in
Betrieb setzen können, sind die folgenden Tätigkeiten durchzuführen:
4.1

Spritzpistole befestigen

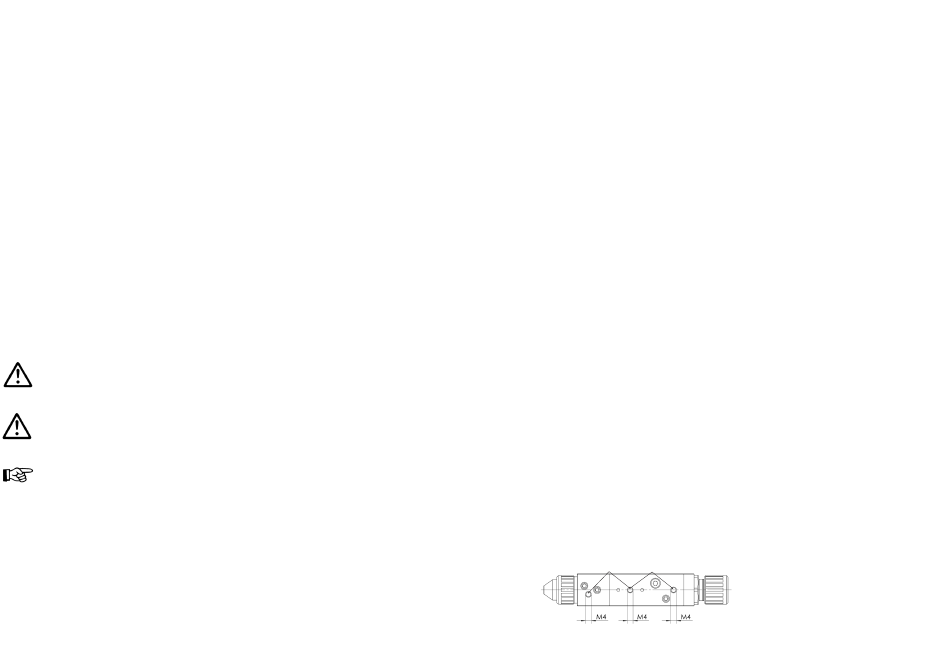

Befestigen Sie die Spritzpistole an einer geeigneten, standsicheren Halterung, wie
im folgenden Beispiel beschrieben:
(1)
(2)
17
Adapterplatte:
Benutzen Sie hierzu die beiden M 4 Bohrungen (1)
mit einem Lochabstand von 30 mm.
Pistolenhalter:
Benutzen Sie hierzu die beiden M 4 Bohrungen (2)
mit einem Lochabstand von 30 mm.
Andere Befestigungsvorrichtungen auf Anfrage.
